revit附着不上去怎么办?关于解决Revit中柱子不能正确附着到屋面的问题

image_print阅读模式

    来源丨EaBIM论坛

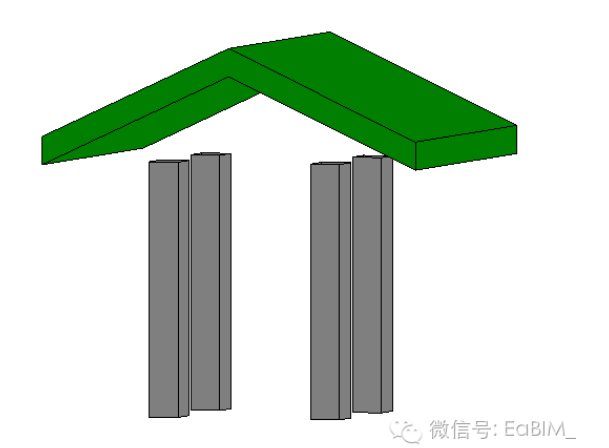

    在绘制完柱子和屋顶后出现如下图情况:

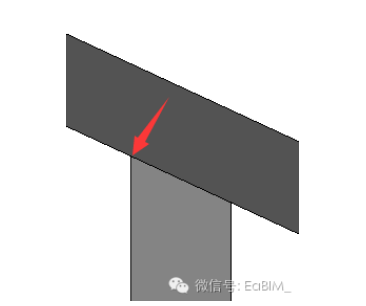

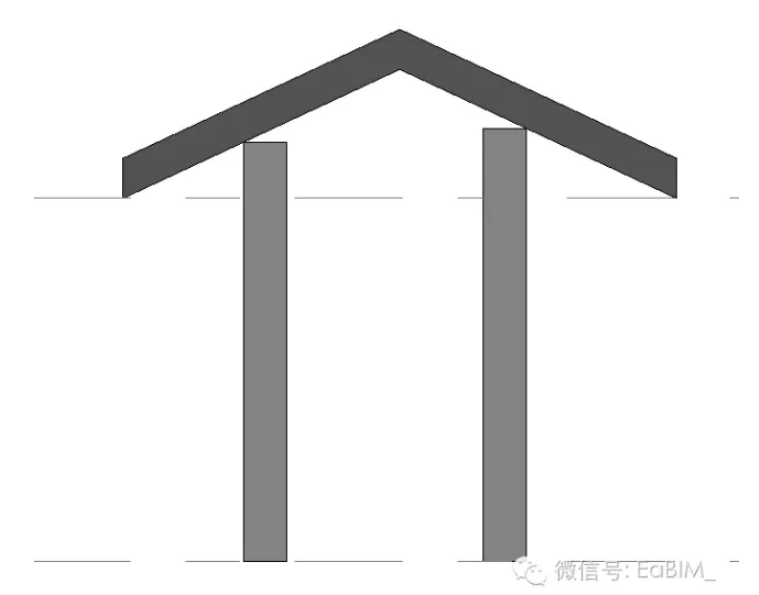

    此时大家通常会选中柱后,使用附着顶部/底部命令,使用之后会出现如下图情况:

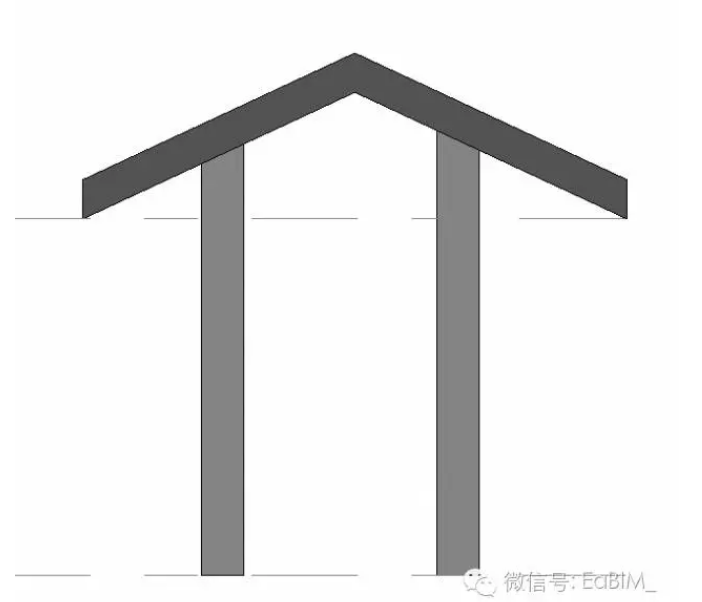

    操作者可以发现,此时的柱子和屋面,并没有正确的附着在一起,正确的附着方式应是如图所示:

    第一种方法:

    当我们选中柱子,出现附着顶部/底部命令后,我们单击附着顶部/底部命令,这时将附着对正改为“最大相交”,后再单击屋顶,完成柱子和屋顶之间的附着。

    第二种方法:

    在我们不做任何更改的情况下,完成柱子和屋顶之间的附着。再单击选中柱子,在属性栏中选择“最大相交”命令

    单击应用,再次完成柱子与屋面的附着。

    在剪切目标情况下,使用最小相交、相交柱中线、最大相交的区别:

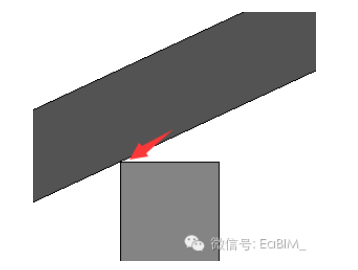

    附着对正:最小相交(即柱子离屋面最近的一端,与屋面相交)

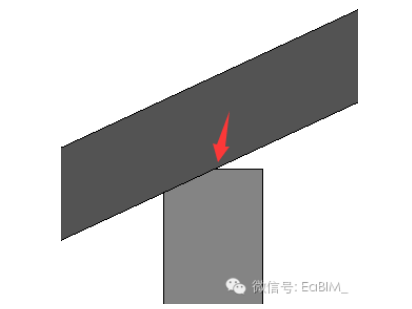

    附着对正:相交柱中线(即柱子离屋面最近的一端到柱子中心线部分,与屋面相交)

    附着样式:剪切目标

    附着对正:最大相交(即柱子离屋面最近的一端到柱子最远的一端,均与屋面相交)
