Revit管道标记怎么设置？Revit创建管道标记的方法教程

    1）首先打开完成的Revit模型文件。

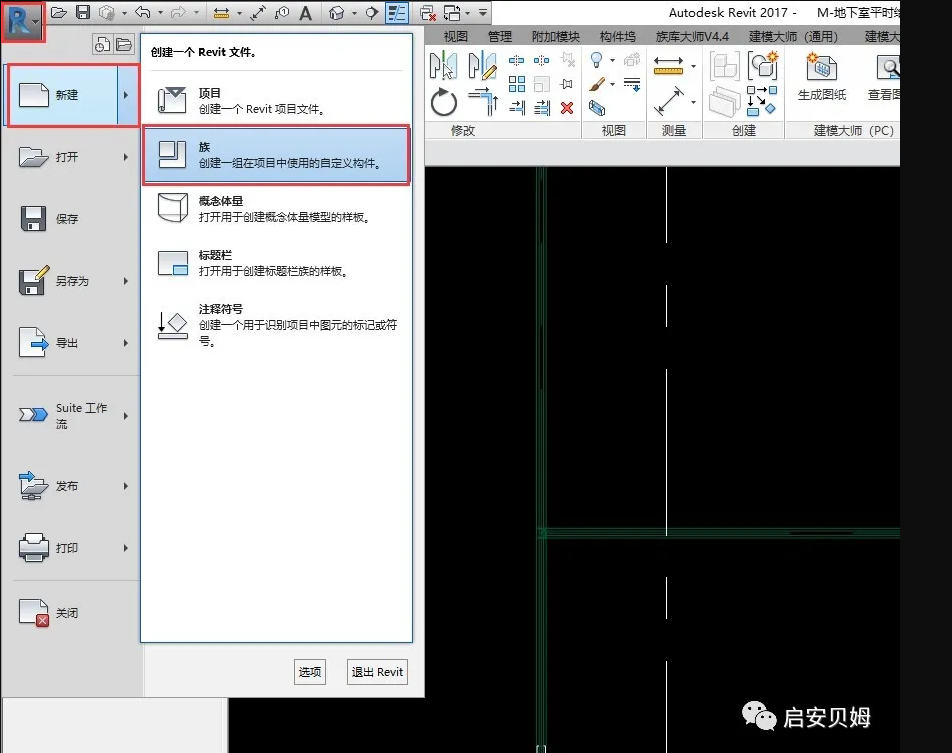

    2）创建注释族。

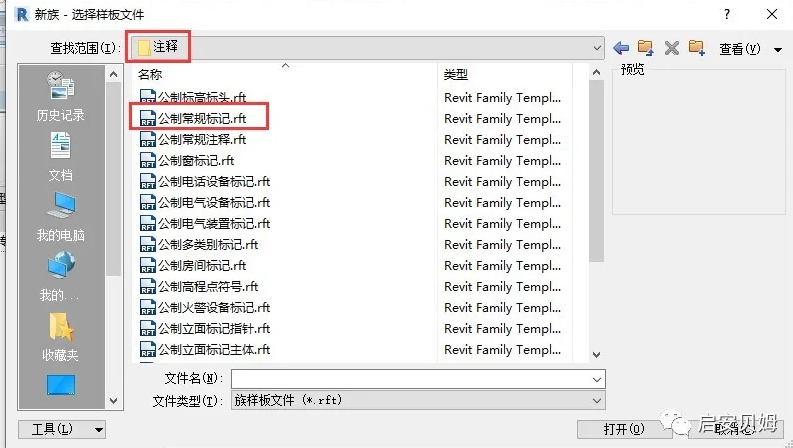

    3）选择注释文件夹中的公制常规标记。

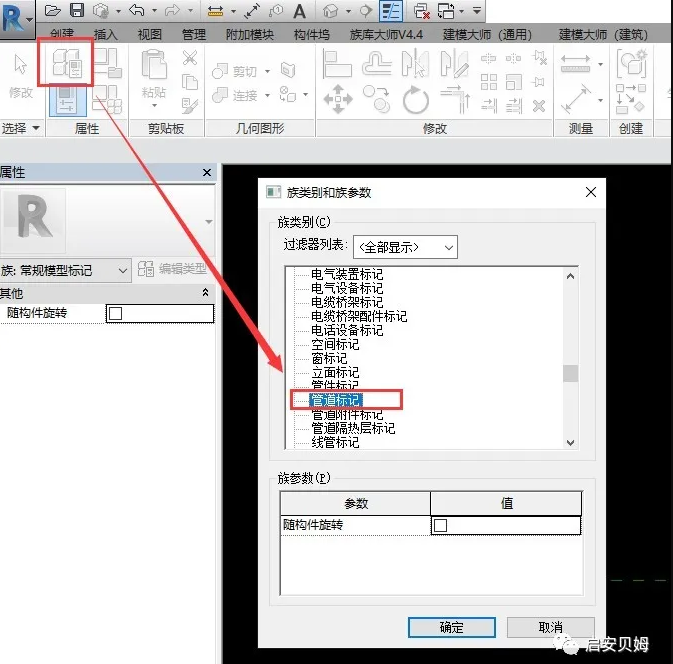

    4）点击选项卡中的“族类别和族参数”，在弹出的窗口中将族类别改为管道标记。

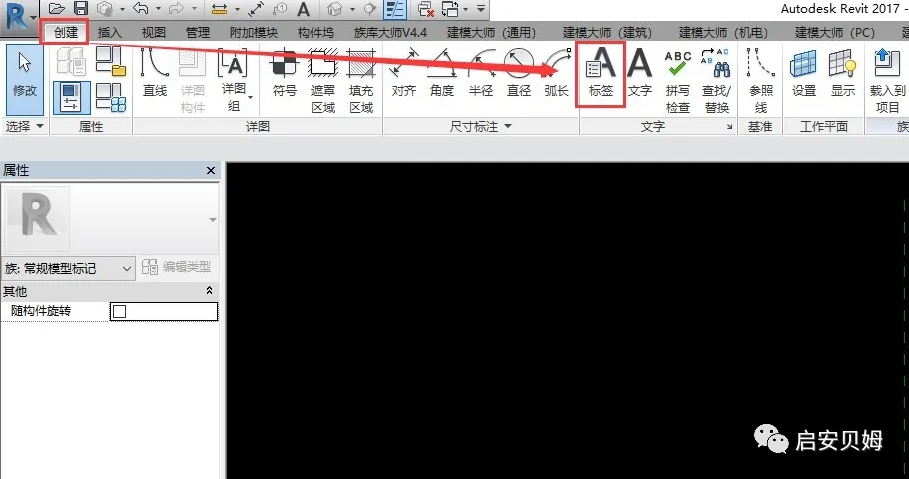

    5）删除界面中的红色字体和框，之后点击创建选项卡中的“标签”。

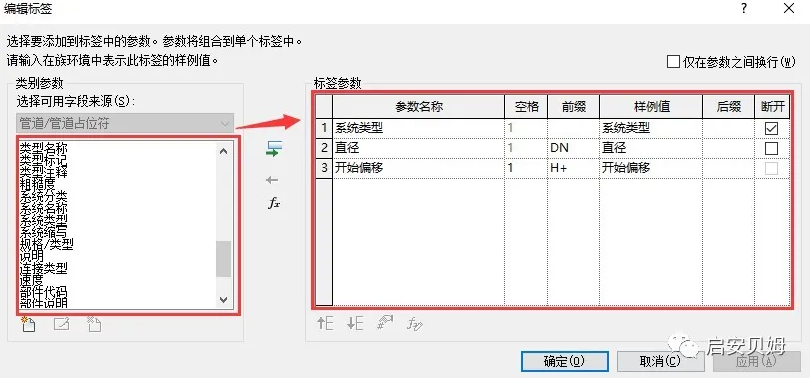

    6）在界面中心点击鼠标左键，弹出编辑标签窗口，在左侧列表中选择需要标注的内容添加到右侧，之后点击确定。

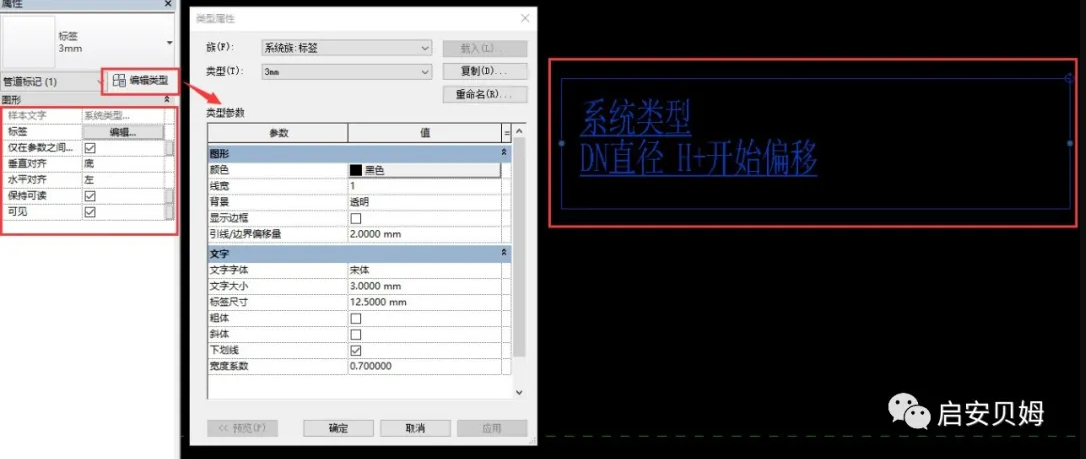

    7）单击选择创建的标签，在属性栏中更改图形属性，调整需要的内容；在编辑类型中更改类型参数，调整需要的内容。

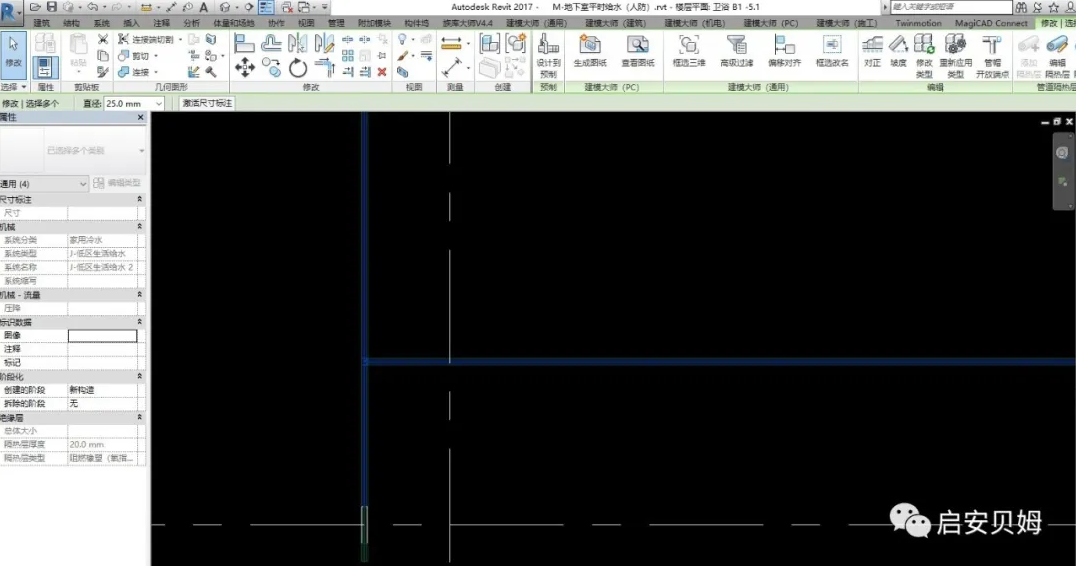

    8）管道标注创建完成之后，点击载入到项目，之后点击注释选项卡中的标记工具栏中的按类别标记，点击项目中的管道，就会自动完成管道标注。
