revit族控制阵列怎么做？Revit控制半径和阵列数量的方法

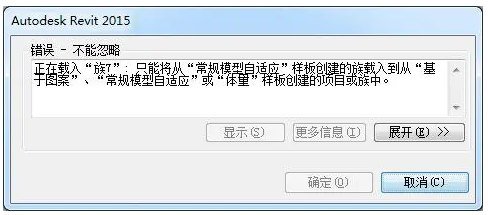

    在体量环境下完成环形阵列时如何控制半径和阵列数量的方法。但有网友发现体量环境下族类别不方便修改，而且不能与常规族嵌套。如下图。

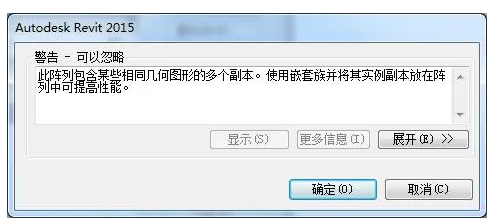

    1、针对以上问题，我们将用常规族样板实现环形阵列时如何控制半径和阵列数量的方法。跟螺栓型号先做好，嵌套在法兰族里，应为使用嵌套族放在阵列中可提高性能，如下图

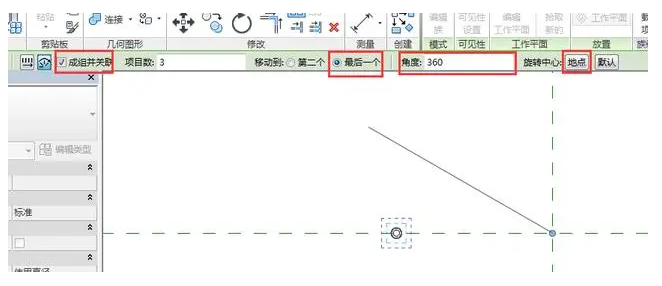

    选择径向阵列

    勾选成组并关联

    选择最后一个

    单击地点，放置到旋转中心，

    设置角度为360。单击Enter键完成阵列。如图所示。

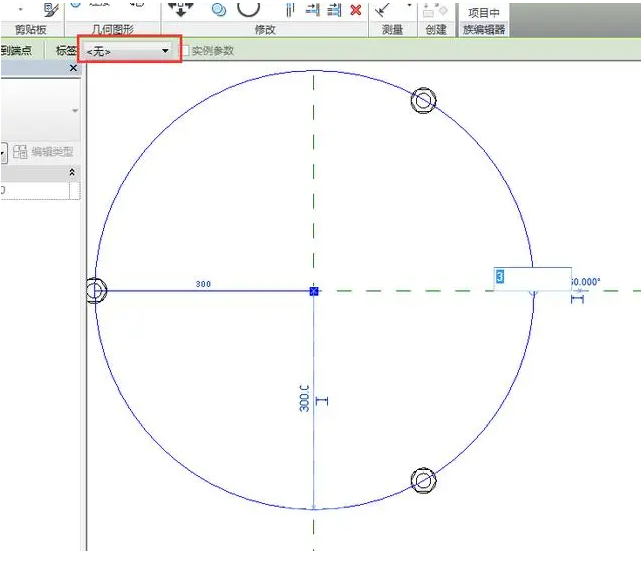

    2、选中已阵列的螺栓，选择阵列数在标签栏添加参数n，如图所示。

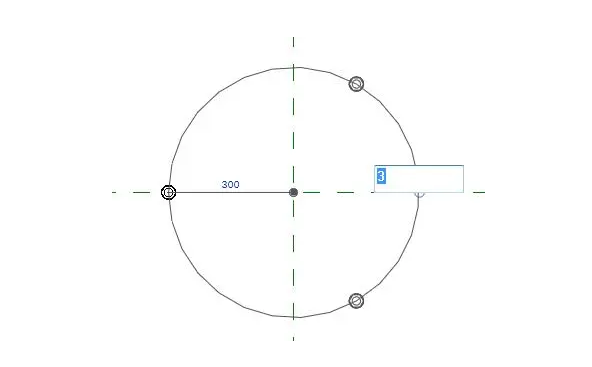

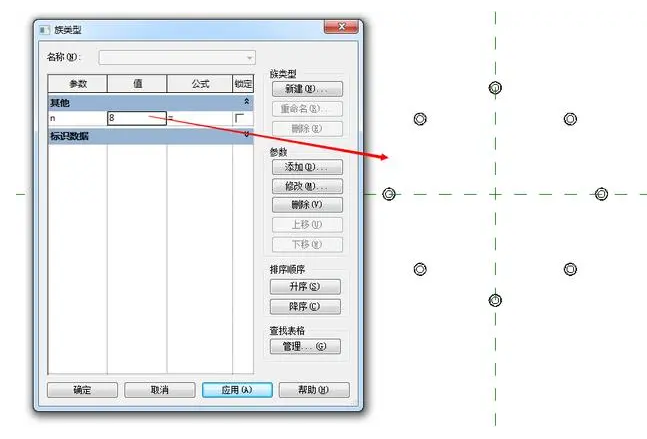

    现在已经完成了个数的参变，如图

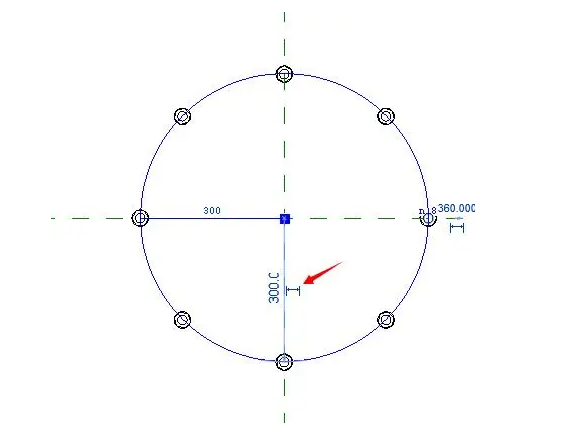

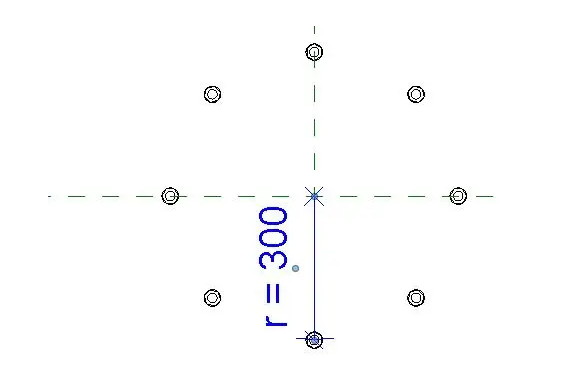

    现在完成半径的参变，选中阵列螺栓，单击半径临时尺寸使其变成永久尺寸，选中该尺寸标注，为其添加参数r.如图所示。

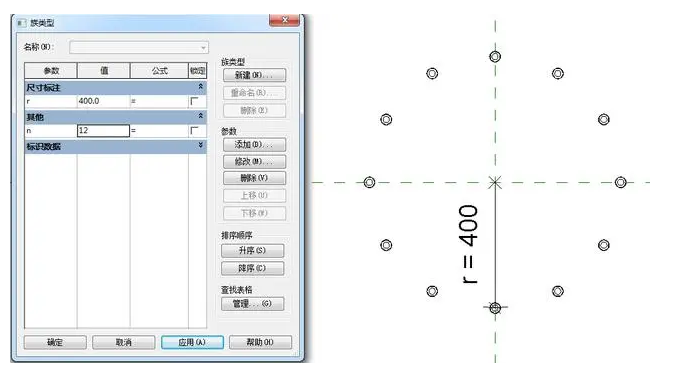

    现在就完成了，半径和个数都可参半的法兰螺栓了。

    小伙伴们，你们学会了嘛？
