由于revit计算的是管道实际长度（未考虑延长米），安装算量时含管道延长米才是计算值（到管件中心的延长线长度），像弯头之类的管件本身长度也非计算值，且无法直接统计，因此我们需要在管件族中做一些调整，下面就让我们一起看看如何操作。
1.新建管件明细表

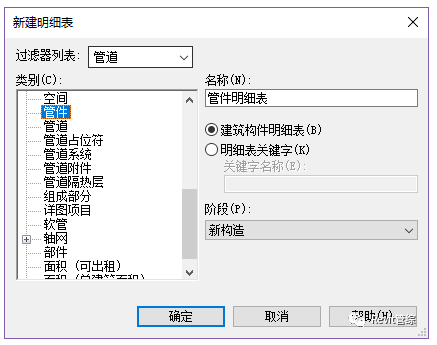

在“视图”下找到“明细表/数量”，新建管件明细表：

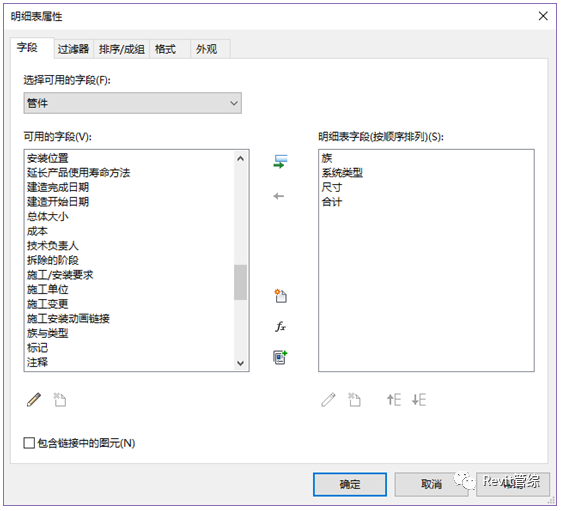

添加：“族”、“系统类型”、“尺寸”、“合计”等字段，其他需要统计的字段也可以根据实际情况添加：

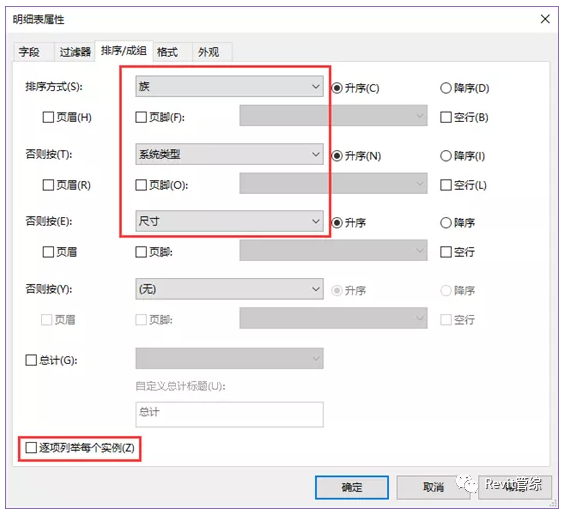

设置前三个字段的排序/成组，取消勾选逐项列举每个实例：

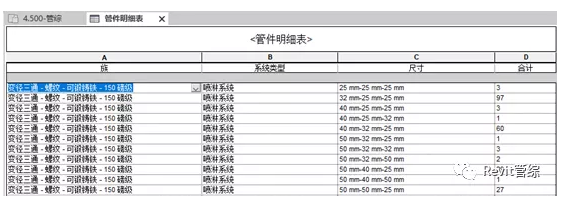

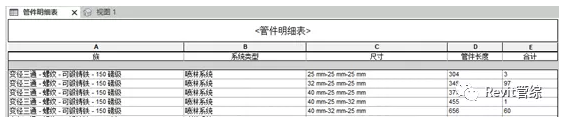

此时管件明细表的样子基本有了：
2.为族添加管件长度共享参数

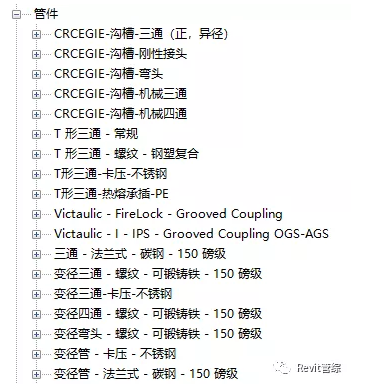

所有需要统计长度的管件，都要添加共享参数（虽然工作量比较大，但做过一次保存，后续就可以一直使用了）：
我们以弯头为例来添加“管件长度”的共享参数。

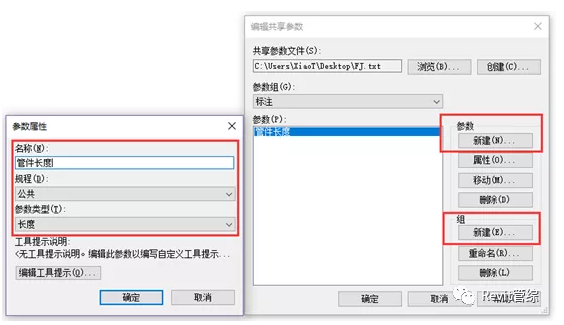

新建“参数组”，新建“参数”，名称为“管件长度”，类型为“长度”：
注意：为了能汇总所有管件的长度，共享参数名称必须相同。

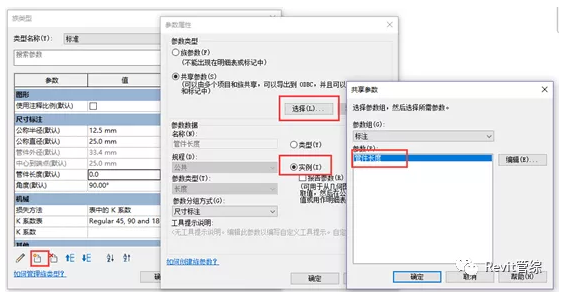

再将共享参数添加进“族类型”参数，选择“实例”参数：

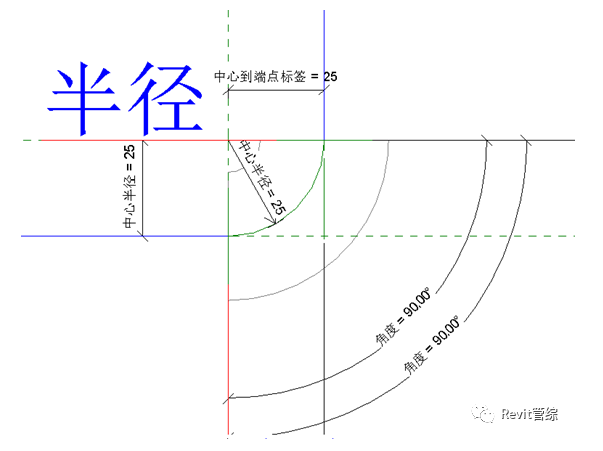

当中，我们必须明确了解族中计算延长线长度的驱动参数：
通常角度默认是90°，很难区分上图中“中心半径”与“中心到端点”标签，哪个才是正真应该作为延长线长度的计算值！

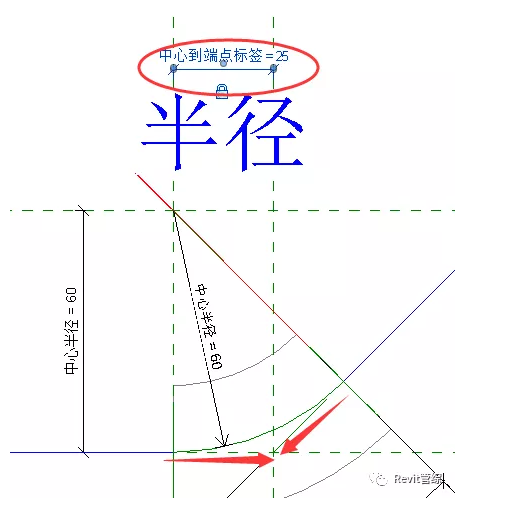

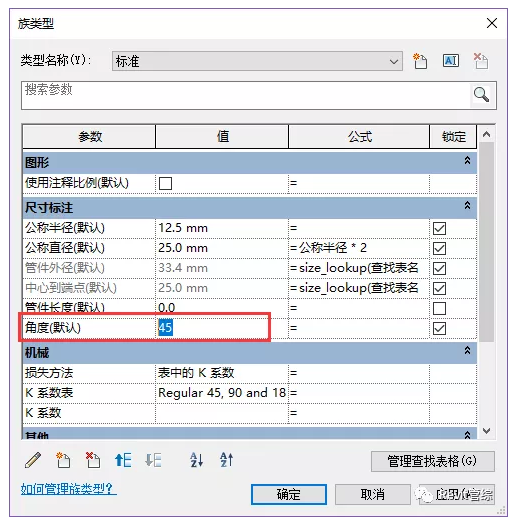

将默认角度设为其他角度，就比较清楚了：
“中心到端点”标签才是正确的计算值，延长线长度就是2倍的“中心到端点”距离：

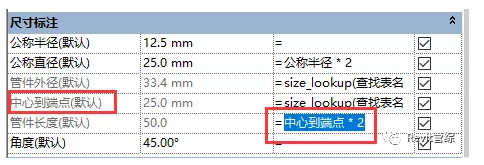

在“族类型”参数中，设置计算公式：管件长度=中心到端点*2
注：族不同时，公式不同，应根据族的实际情况设置计算公式：
最后，可以将默认角度设置回原来的90°，然后将族载入至项目，并覆盖参数。
3.为项目添加管件长度项目参数

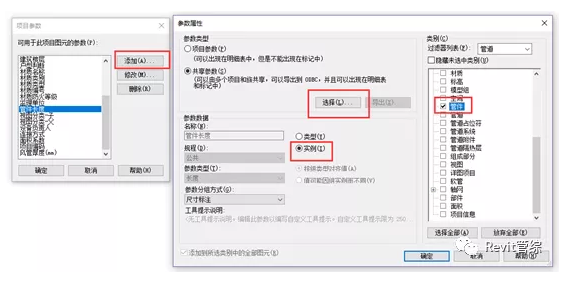

为了在明细表中统计管件长度，还需要在当前项目中为管件添加相同的项目参数：

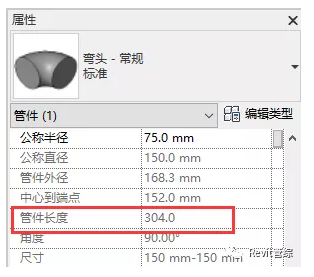

点击模型中的族，也能在属性面板中看到每个管件的计算长度：
4.统计管件长度

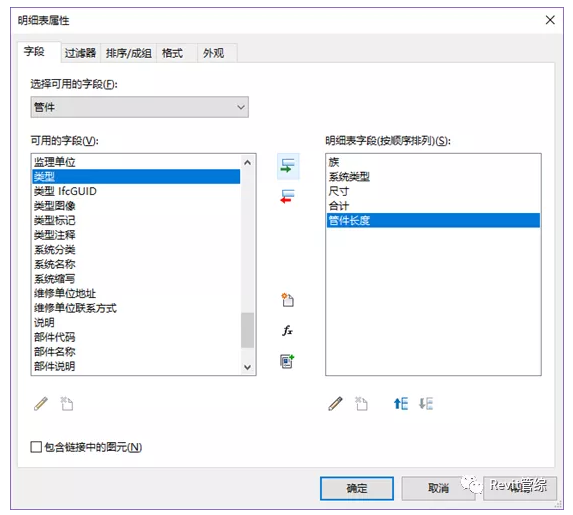

在管件明细表的字段中可以找到管件长度，同样也添加进去：
每类管件的长度也显示了：

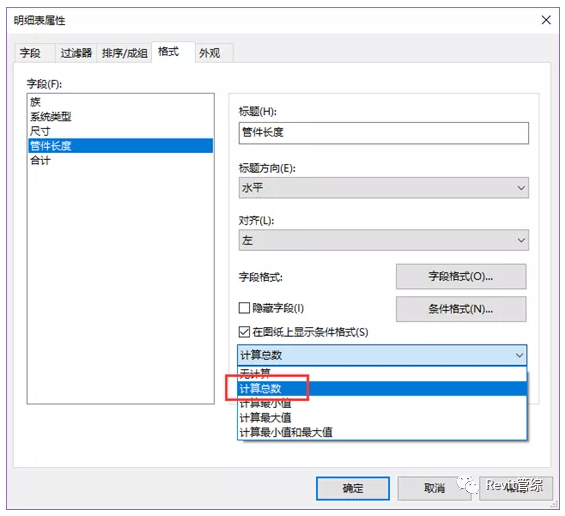

最后，别忘记设置格式>管件长度>计算总数，来统计总和：

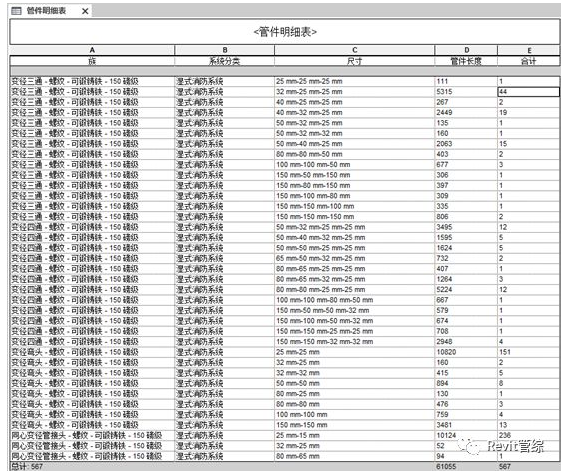

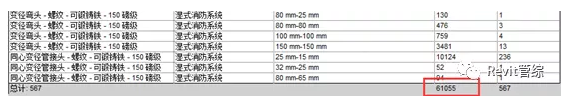

这样就可以在底部显示管件的累积长度：
之前我们也提过：明细表字段的过滤限制较多，很难去筛选出各类管件的长度，也无法与之前的管道长度明细表合并计算。因此，我们建议将明细表导出到Excel后再进行，具体方法请关注后续分享。
