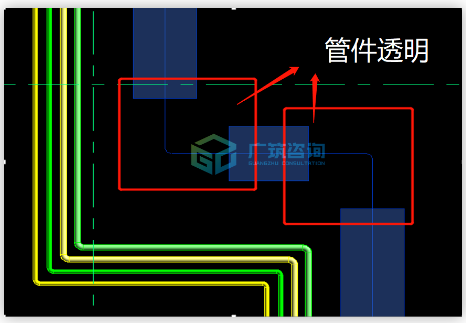

Revit机电建模过程中，你是否遇到过在平面视图中，管件莫名其妙透明？却无从下手？碰到这样的问题对我们后期出图的效果有着很大的影响，不慌，今天我们就来看一下如何快速解决这类问题。
1.排除精细度的问题
很多时候我们会从网上下载族，或者用一些插件的族库，但质量参差不齐，导致我们有的时候在视图中看不见管件！
选中有问题的管件然后编辑族
确认族里构件的实体模型，在我们所选的视图“精度”中是否可见，以及对应的“视图类型”（平、立面等）中是否可见

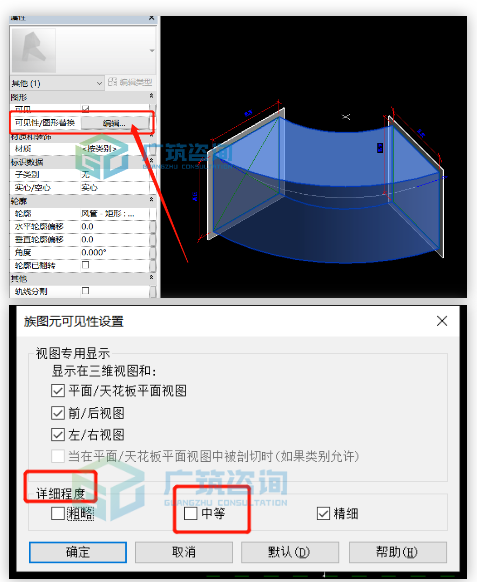

首先在族编辑器里选中构建然后在属性面板中点击编辑选择合适的详细程度即可
注意：此处的详细程度与vv（快捷键中模型类型详细程度相对应）
我们也可以在可见性/图形替换页面单独设置构建的精细度，这可能造成管件与视图的显示精度不一致

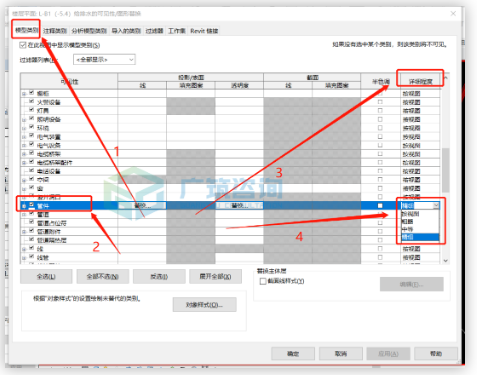

1：用vv（快捷键）打开可见性/图形替换页面,
2：然后找到模型类别选项卡
3：找到管件（风管是风管管件）
4：在详细程度中选择”精细“
5：点击“确认“即可解决管道透明问题
2.排除基线的影响
第二种情况虽然发生得较少，但也正是我们说的最难找到原因的情况。

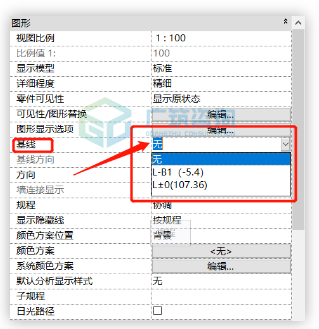

revit2016及更早的版本在视图属性面板中，找到“基线”选项，选为“无”或“非视图楼地面的标高”（如当前视图为L-B1（-5.4），则不能选择L-B1（-5.4））：

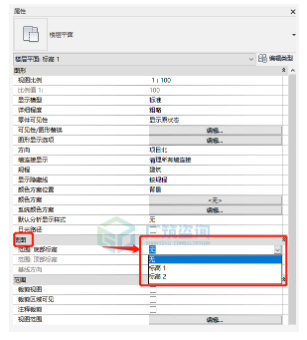

而在revit2020版本，我们可以在视图属性面板“底图”中找到2个属性：底部和顶部范围，同样可以选为“无”
大家在不掌握原理的时候，还是建议选择“无”。

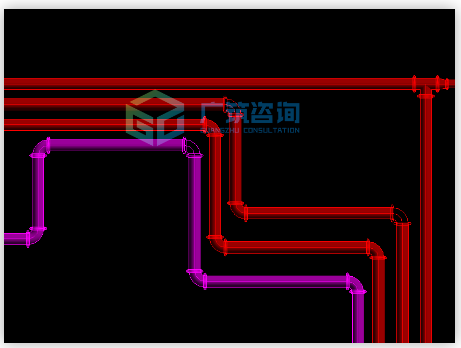

最后再来看一下更改后的成果吧
