revit中如何绘制曲面幕墙?Revit中曲面幕墙的绘制方法步骤

image_print阅读模式

    在BIM加护大力推广及广泛应用的阶段,你是否也想入行,又或者已经入行,Revie作为最基础的应用软件,也是不得不会,这里小编分享了关于”Revit中曲面幕墙的绘制“的方法。

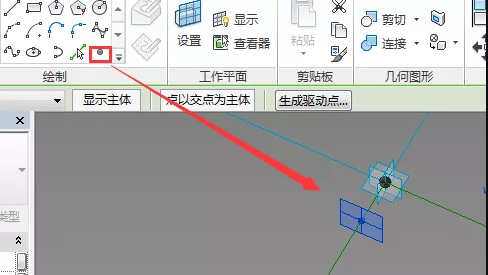

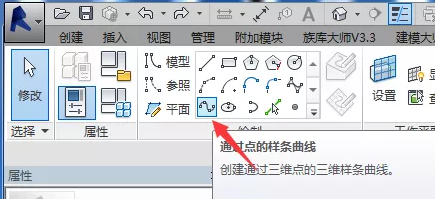

    1、用公制概念体量,绘制曲面幕墙。如图所示;

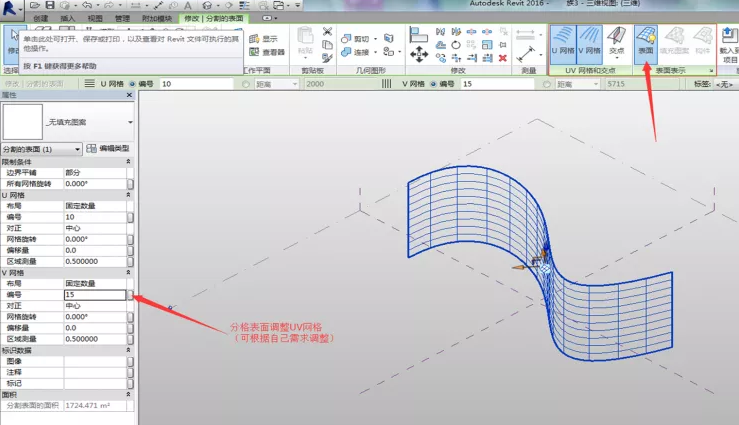

    生成实体后点击分格表面调整UV网格,如图

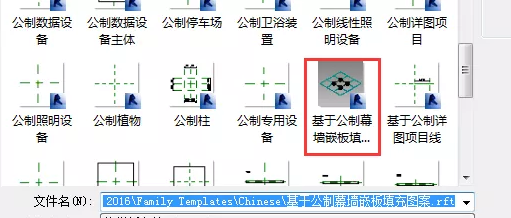

    2、新建一个基于公制幕墙嵌板填充图案,创建实体形状,如图所示:

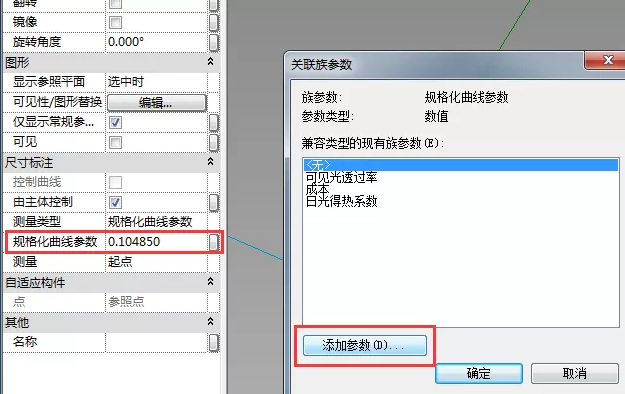

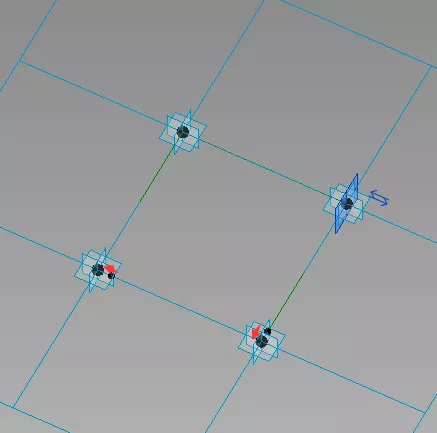

    3、创建完成参数后,把图元移到点位上。会显示绿色线闭合路线。如图所示:

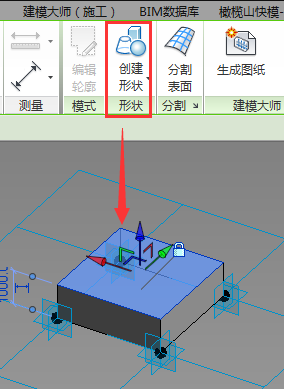

    4、点击创建形状拉伸,完成自己所需高度。如图所示:

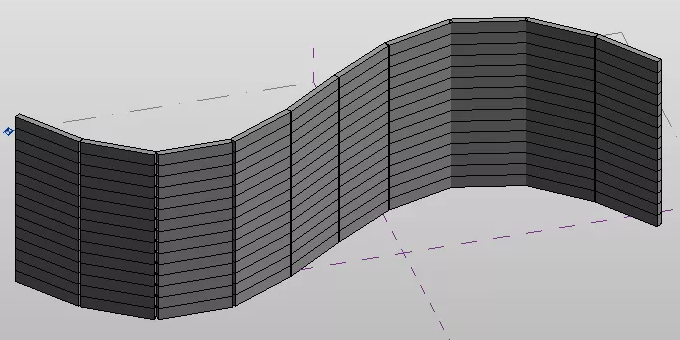

    5、然后,进行材质添加,在三维中查看具体效果。在之后的项目中如若需要曲面幕墙族,我们可直接将其载入。如图所示:
