revit怎么增加管道系统？Revit中怎样将环网中立管标注为多个管道系统

    在做项目过程中，连接在环网上的管道分为很多个管道系统，比如消火栓管道，但是在Revit中相互连接的管道只能为一个管道系统，可以通过一些变通的方法，将环网上的管道拆分为多个系统。

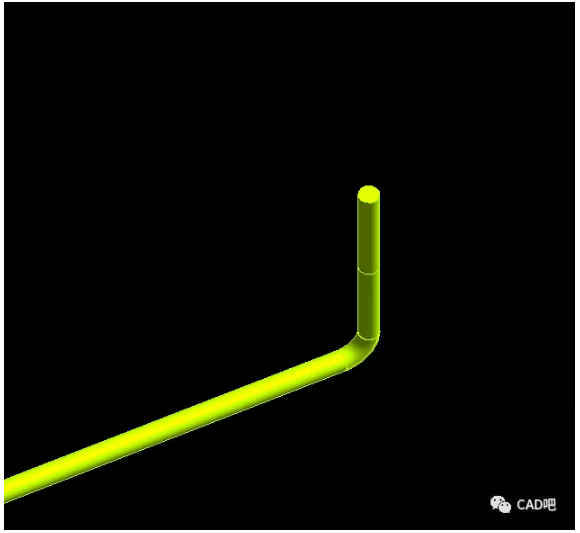

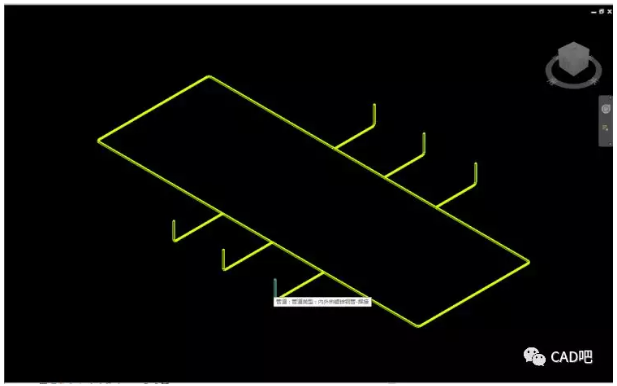

    1、转到三维视图中，如图所示。

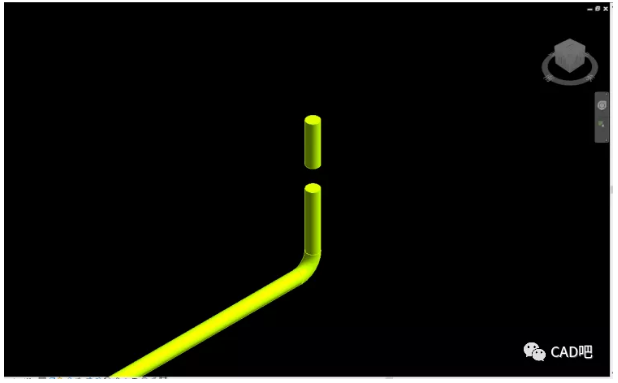

    2、选中其中一个立管，使用拆分命令，将其拆分为两段完全不相干两段管，如图所示。

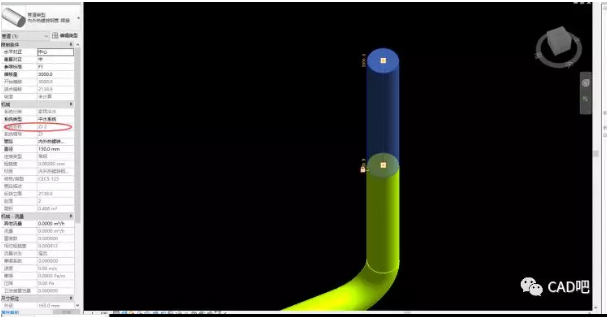

    3、使用“对齐”命令，是两段管道假接到一块，如图所示。

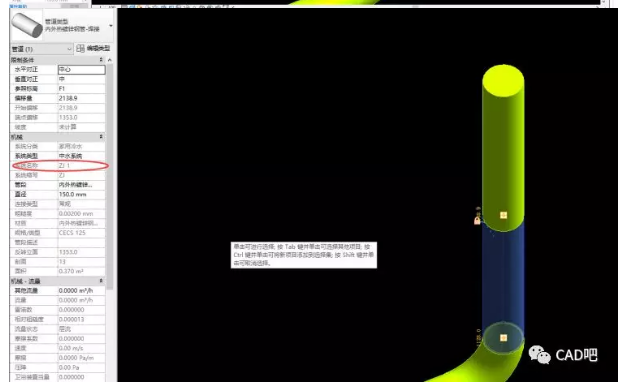

    4、此时管段的系统名称已经与环网不同，如图所示。

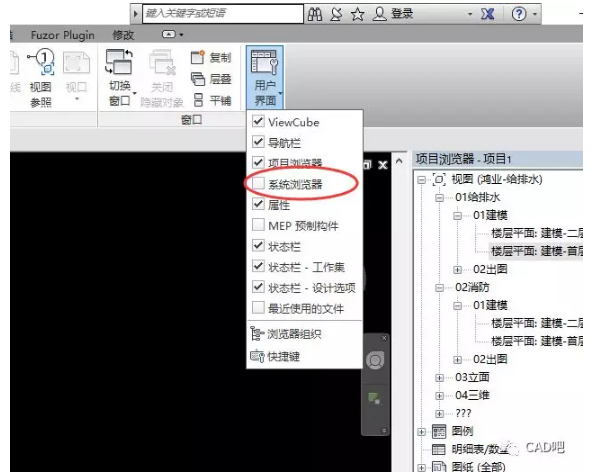

    5、通过“视图”选项卡中的“系统浏览器”，如图所示。

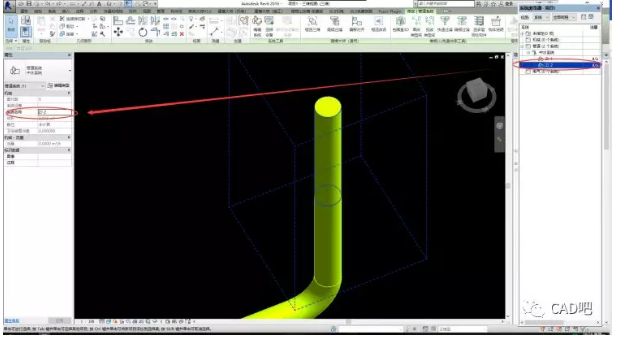

    6、根据自己的需求，选中系统浏览器中的对于的管道系统，将其名改为需要的名称，这样标注的时候就会标注出与环网管道系统不一样的系统名称了，如图所示。

    Revit中将环网中立管标注为多个管道系统的意义：通过学习上述文章，通过使用拆分命令，再使用对齐命令将其对齐，既可近似显示连接，又可以标注不痛的系统。
