Revit植物族缩放技巧:Revit族整体缩放怎么做?

    来源丨益埃毕教育

    1.首先任意载入一个族

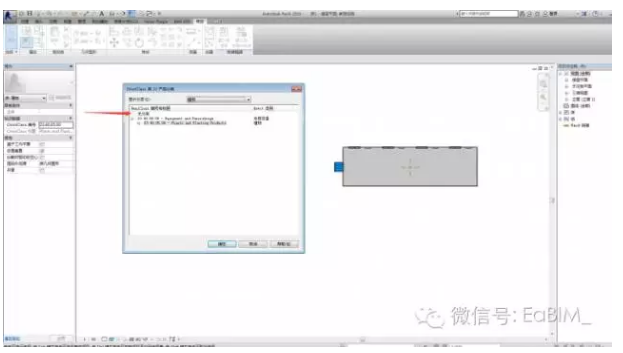

Revit植物族缩放技巧:Revit族整体缩放怎么做?插图

    2.当这个族的尺寸不符合我们的要求,我们要对他进行等比缩放时。但又不能通过参数或是缩放等工具来进行放大缩小时。我们就可以应用植物族样板来进行等比缩放。如图首先新建两个公制植物族样板,分别为植物族1、植物族2。

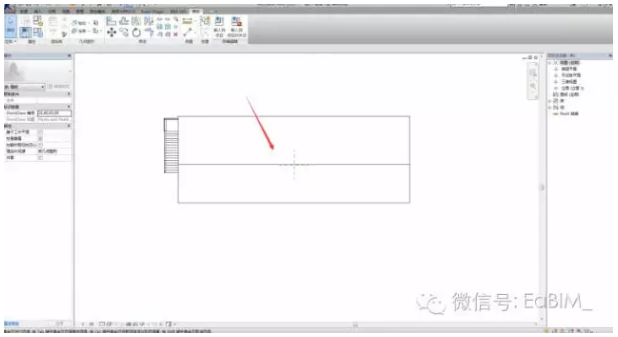

Revit植物族缩放技巧:Revit族整体缩放怎么做?插图1

    3.载入族1(使族的标识数据改为无分类)

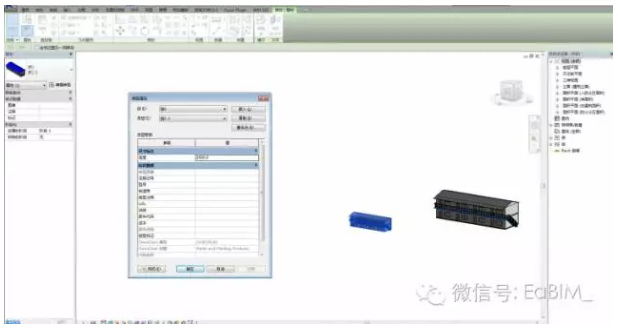

Revit植物族缩放技巧:Revit族整体缩放怎么做?插图2

    4.载入族2(使族中心对齐,即缩放变化的中心)

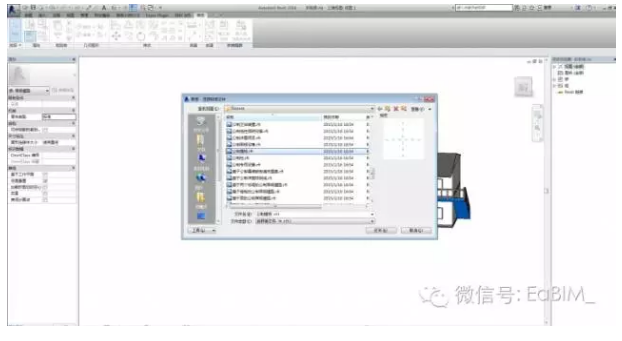

Revit植物族缩放技巧:Revit族整体缩放怎么做?插图3

    5.再次载入到项目中就可以等比缩放了,拿两座房子做对比可以看出,由初始的6000改为3000后缩小了一半,即缩放比例为(现有数据)/(原有数据)

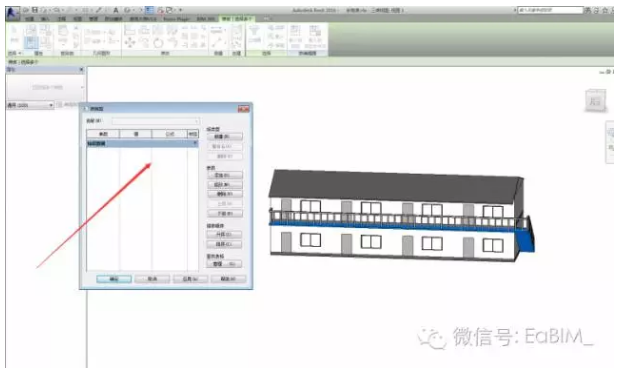

Revit植物族缩放技巧:Revit族整体缩放怎么做?插图4
