Revit包络怎么做?Revit教程:Revit复合墙的包络

image_print阅读模式

    1.包络类型

    无包络

    外包络

    内包络

    2.Revit实例

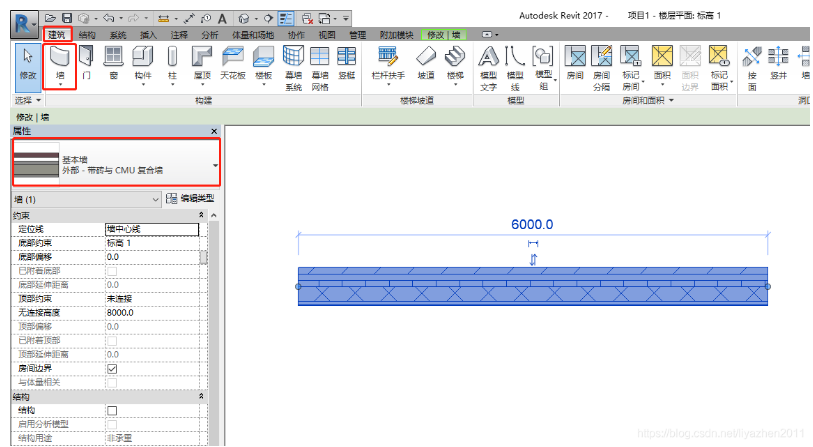

    建筑-墙-基本墙(外部-带砖与CMU复合墙)

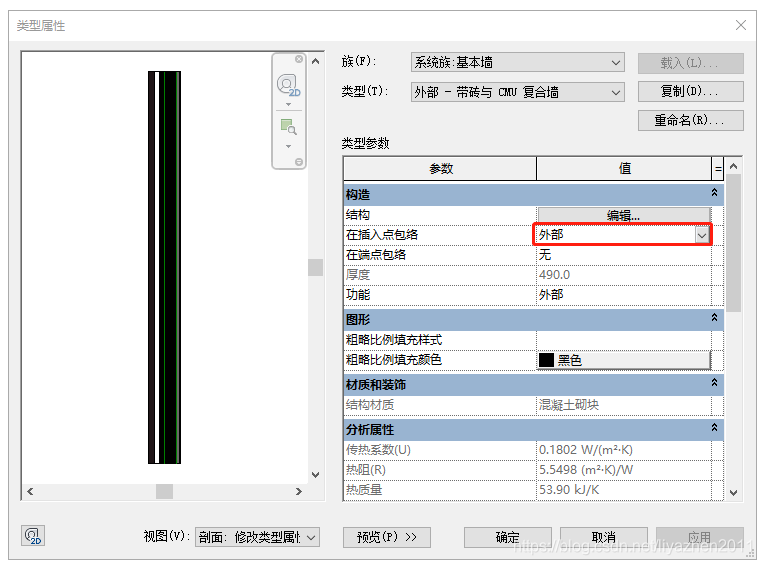

    点击“编辑类型”按钮,弹出“类型属性”对话框,选项“在插入点包络”的值设为“外部”。

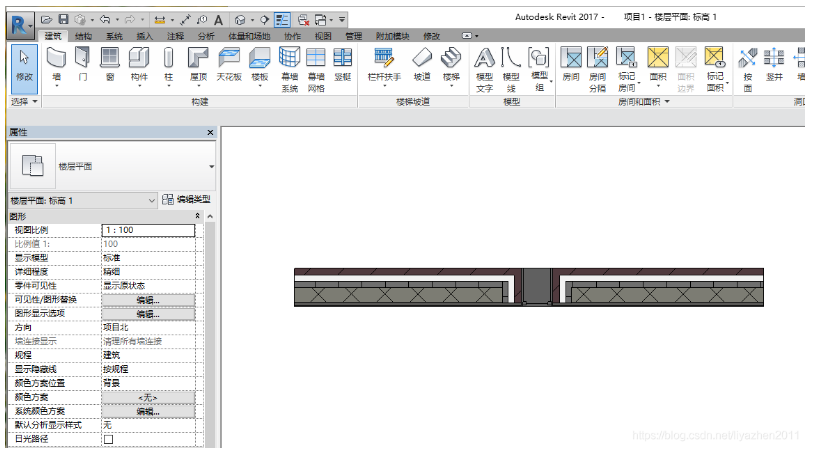

    在墙上插入窗,观察外包络。

    与上述操作类似,

    将选项“在插入点包络”的值设为“内部”,然后在墙上插入窗,观察内包络。

    将选项“在插入点包络”的值设为“不包络”,然后在墙上插入窗,观察无包络。

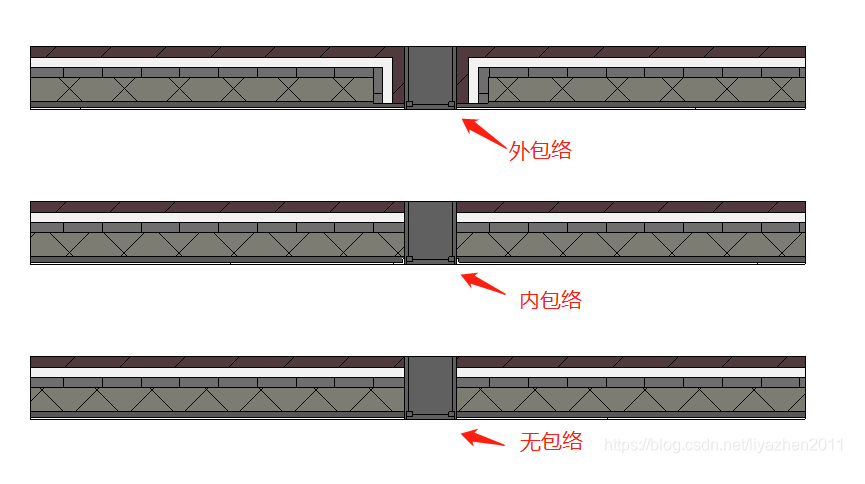

    结果如下:







l

l

l
