revit角度修改怎么做？Revit如何设置特定角度的管件?

    问题

    Revit如何设置特定角度的管件?

    合理答案

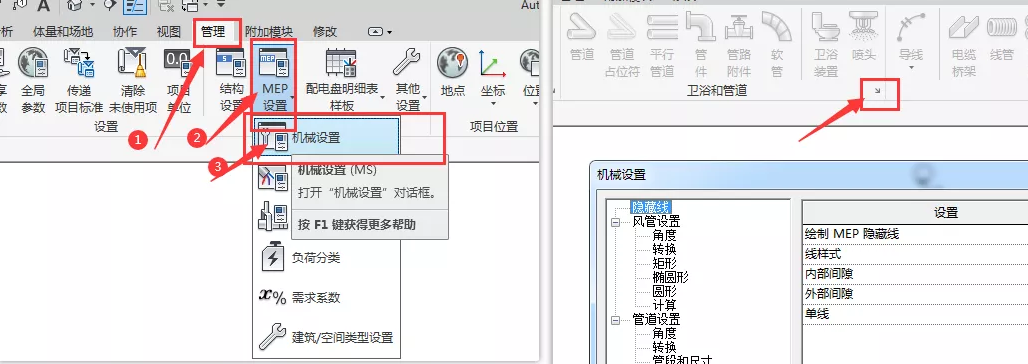

    1）方法一：打开“机械设置”——在“管理”选项卡中点击“MEP设置”。

    方法二：直接点击系统选项卡——机械设备面板下面的斜三角打开机械设置对话框。

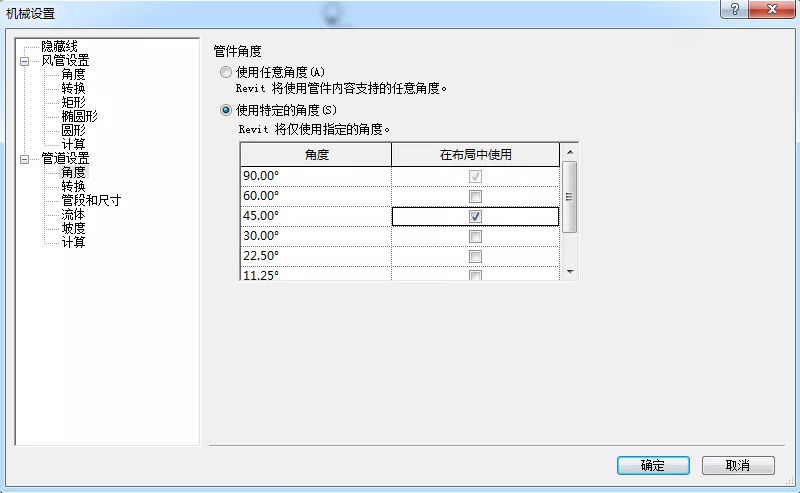

    2）点击“管道设置”找到“角度”——可以看到“使用特定的角度”是选中的状态，在使用特定的角度框中只勾选了45°。

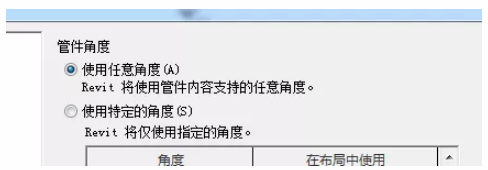

    3）可以切换使用任意角度，即可根据实际情况任意角度连接管道——但注意，这种情况下会生成一些与实际施工情况不符的管件（非标件）。

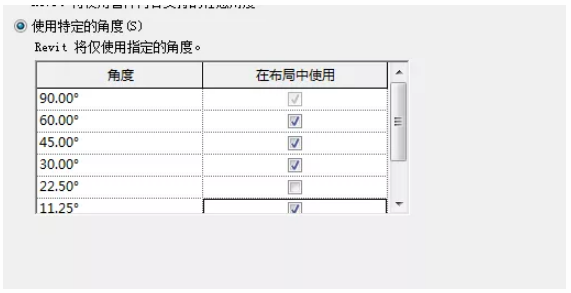

    4）不进行切换的话默认“使用特定的角度”——可以勾选软件预设的其他角度(90°为软件默认，不可操作)。

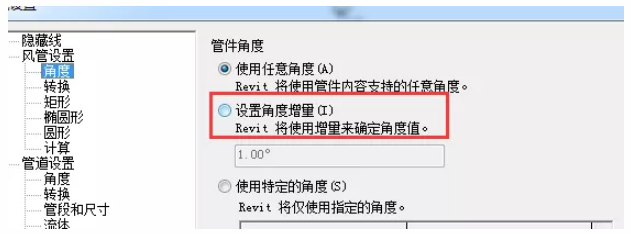

    同理，风管也可以对管件进行角度的设置，不同的是，风管也可以切换角度增量来确定角度值。
