我们在绘制幕墙网格时,是否在为只能绘制横平竖直的幕墙网格而不满呢?
有没有想过,Revit难道就不能绘制倾斜的网格吗?不能使我绘制的网格更加多样化呢?
实际上,只要我们敢想,Revit就能帮我们实现,下面就让我们一起来看看吧!
PART 01

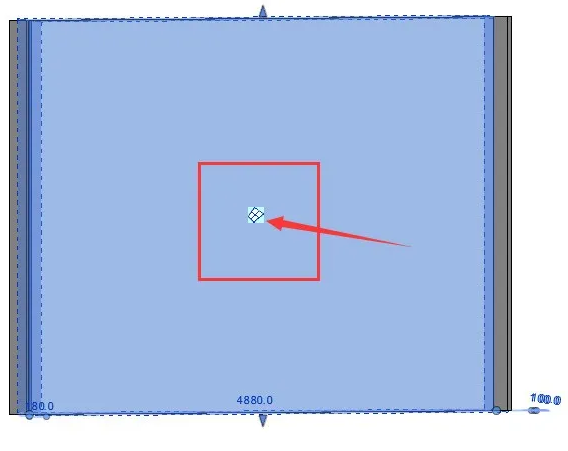

首先我们绘制一段幕墙。选中幕墙,点击幕墙中间的“配置轴网布局”命令,就会进入幕墙网格编辑界面。
PART 02

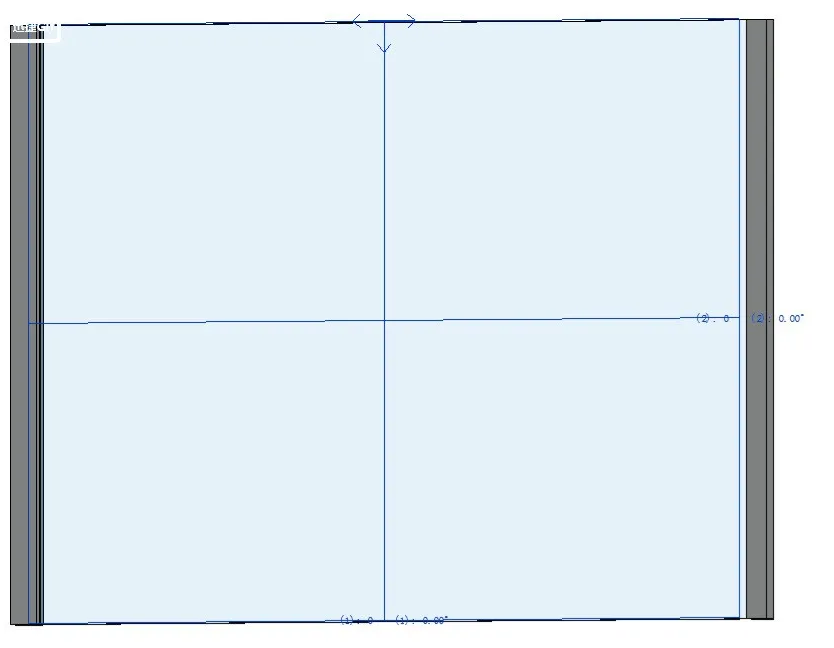

设置“将对正(垂直网格)设置为中心”位置,如图:
PART 03

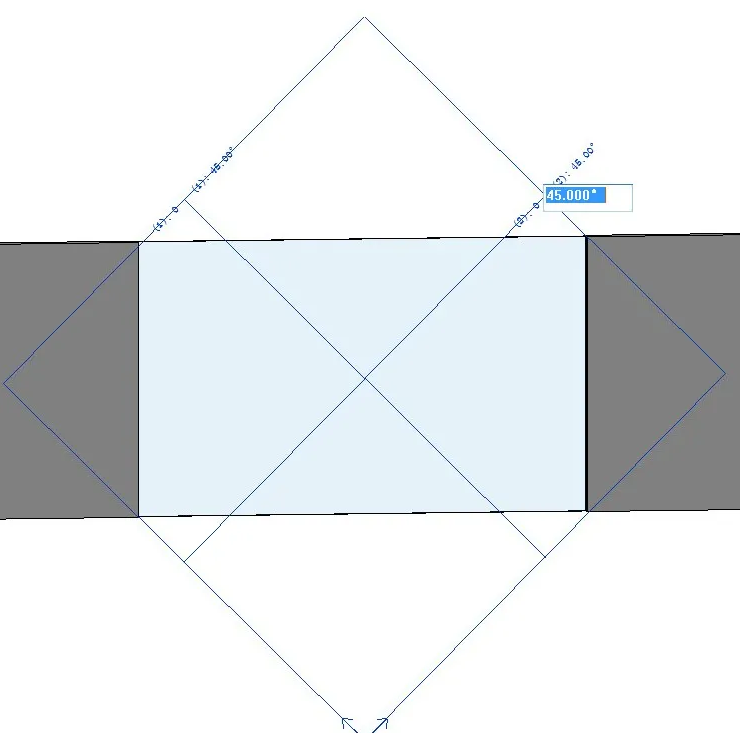

输入需要调整的角度,这里我们都设置为45度。
PART 04

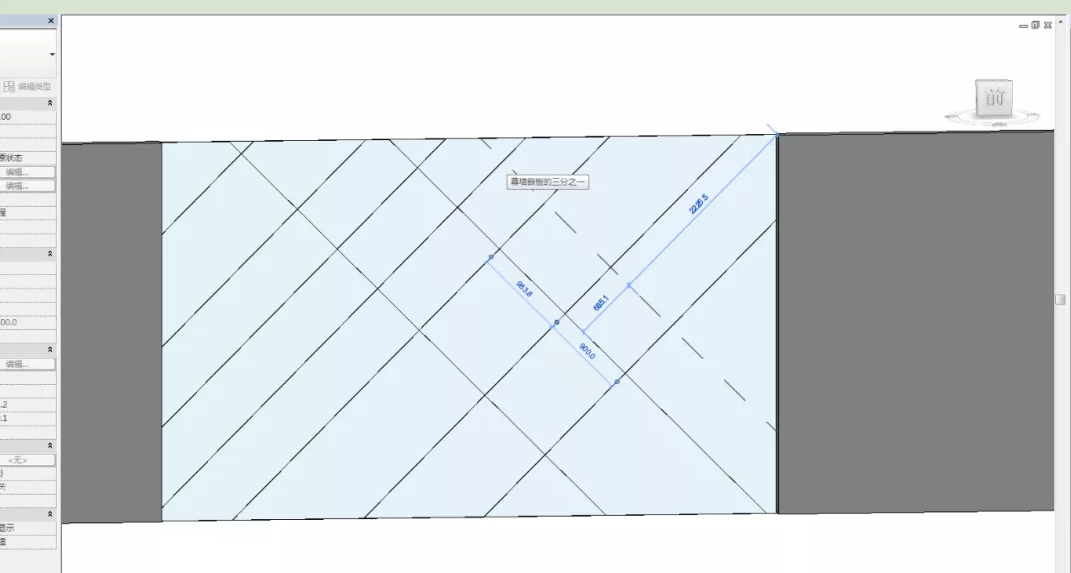

然后点击幕墙网格命令,这样就能绘制倾斜的网格线了。
PART 05

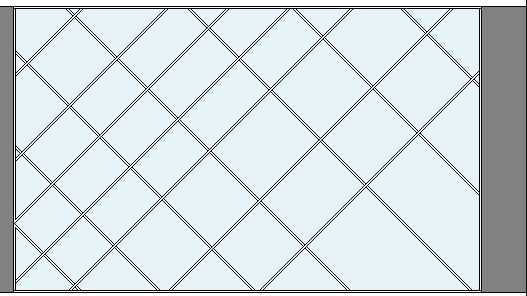

最后我们的添加竖梃步骤就完成了。
今天的小技能大家学到了吗?
