Revit利用dynamo筛选查找固定参数的族
在revit的一个项目中我们可能会做好多族，有时候就需要找到其中的一个族，如果人工查找的话公共量会很大，我们可以利用dynamo的功能来辅助我们查找一个族或者一系列的族出来，进而可以对其某些参数进行编辑或者数据导出进行材料统计。
我们还是用之前一直用的红苹果和绿苹果来举例子吧！比较容易说明情况，但是这次在苹果中藏了一个二狗子特有的苹果。
就是这个苹果，我给它的参数中给了一个“二狗子的大苹果”，那我改怎么找到它呢？
现在有个线索，就是在他的参数中有一个独特的值-二狗子，当其他苹果还叫红富士的时候他就是二狗子的大苹果了。所以我们有如下思路，将所有苹果的“水果名称”这个参数提取出来，然后在里面找到有二狗子这三个字符的那一项，在通过revit中图元ID找到对应的族。首先我们这里的水果名称是实例参数，我们用【Element.GetParameterValueByName】这个参数就很轻松的读出来所有苹果的参数了，步骤如下：

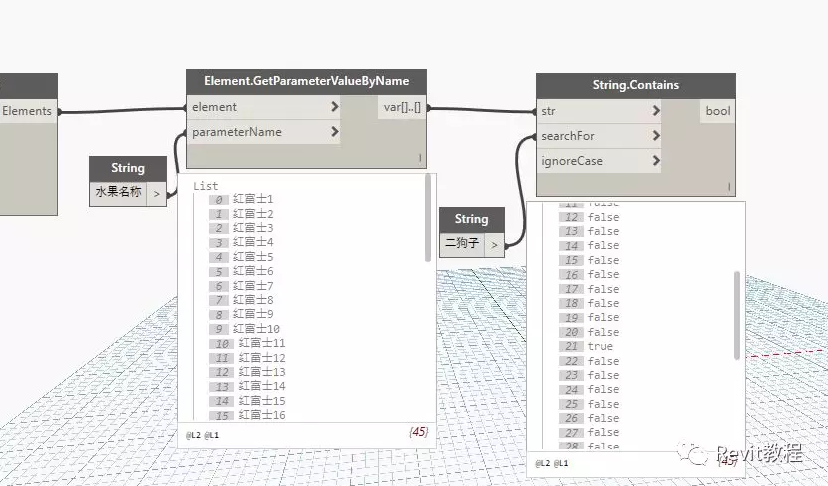

选择族，并读取指定参数值
查找每一项中是否包含我们要查的字符
我们发现21位置返回的是ture，也就是21项是我们还有二狗子关键字的项目了。
我们用watch节点查看21项的ID就可以找到族了。

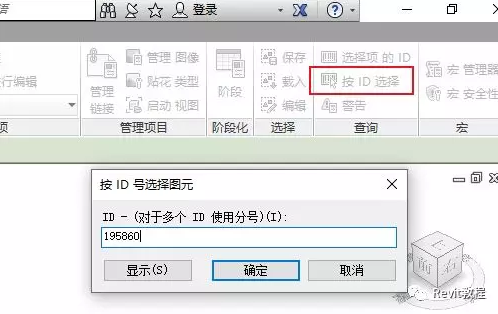

在Revit软件的管理中选“按ID选择”，输入刚才获取的图元即可查找到族在哪儿了。
扩展：如果有很多带有指定参数值的苹果混进去了，我们可以把这一系列苹果筛选出来在一个表中。用到的节点是【List.FilterByBoolMask】，感兴趣的小伙伴可以思考下。
