Revit百叶窗族的创建步骤：BIM 技能一级考试试题(百叶窗)解析

    文章来源：95后的脚步

    今天还来一波解析教程；

    百叶窗的绘制

    应用软件：

    Revit2020版

    乐秀视频编辑器

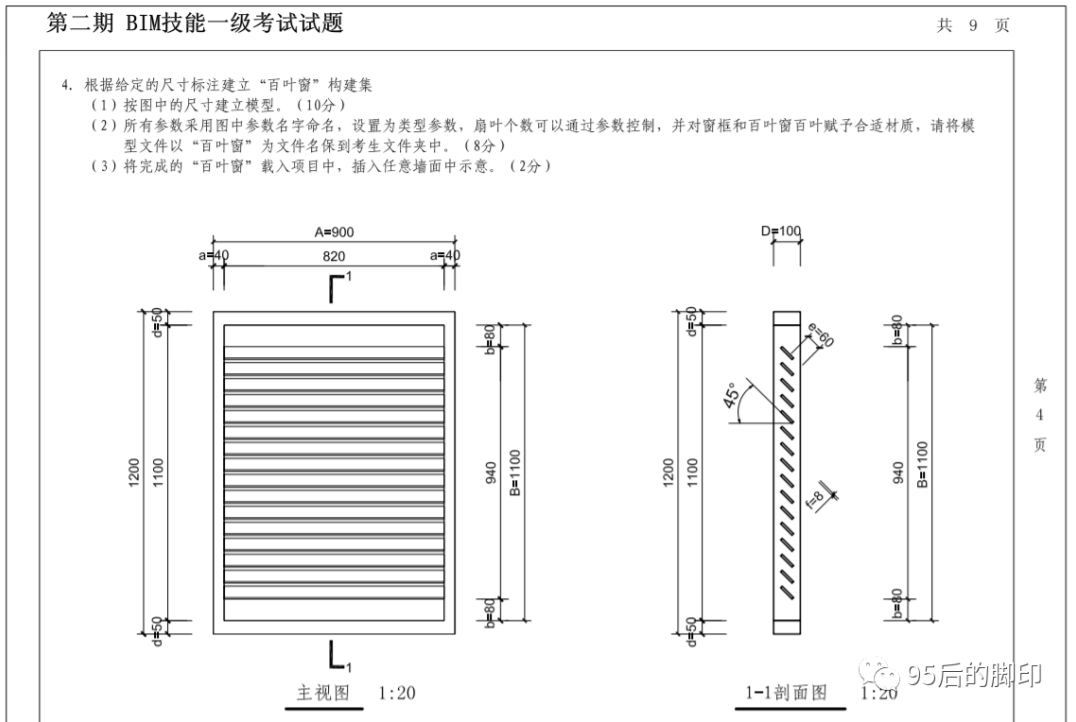

    按照考题要求，以下几点需要注意

    1.参数命名（类型参数）；

    2.参数的控制；

    3.赋予材料；

    4.载入到项目中示意。

    1、参数的命名

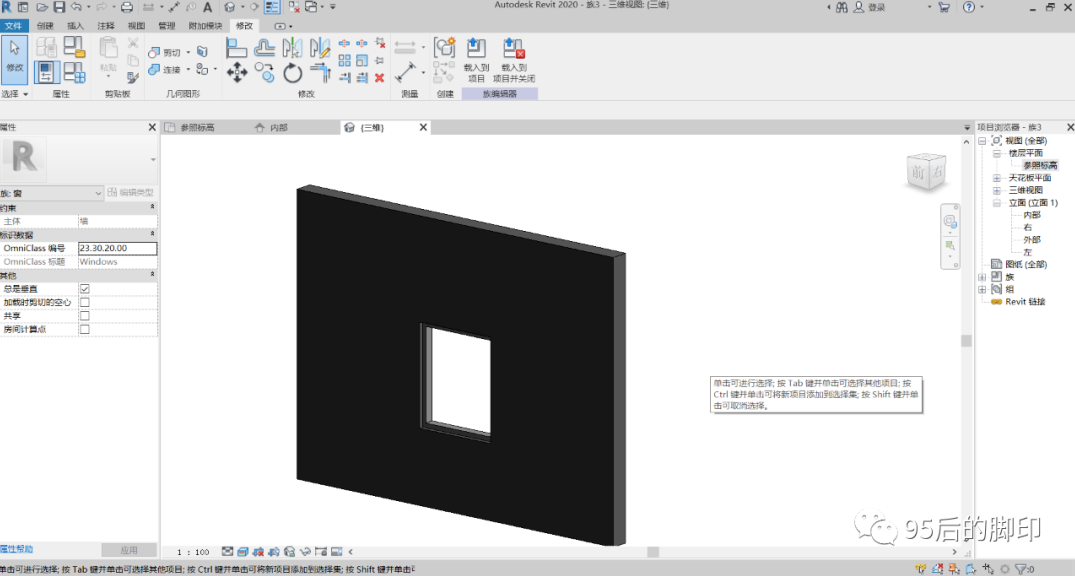

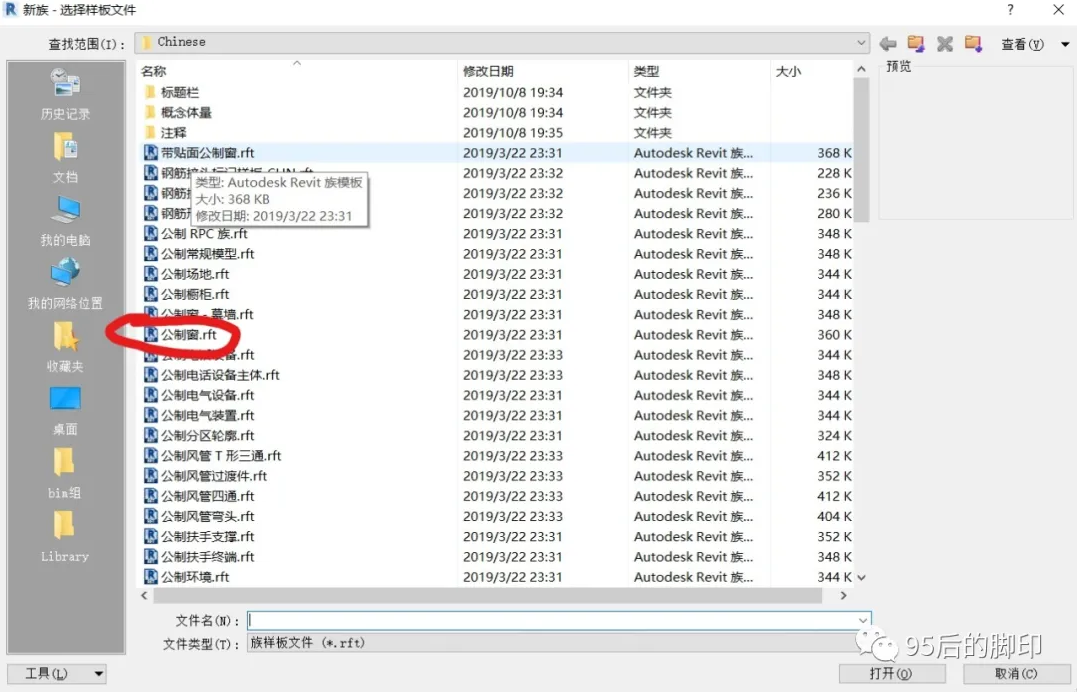

    一.选择公制窗模型

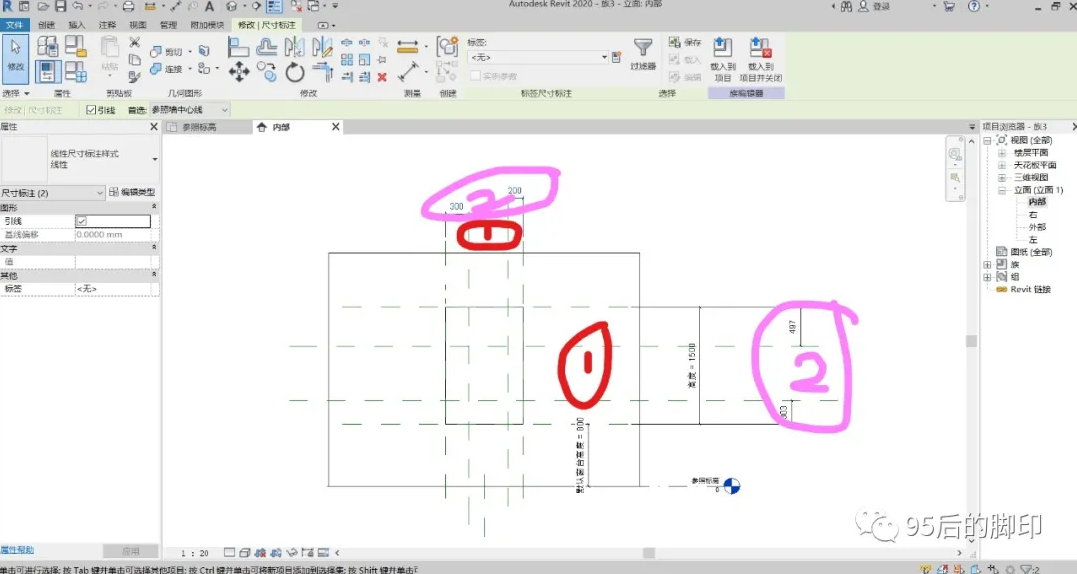

    二.画参照平面、尺寸标注、创建参数

    1-参照平面2-尺寸标注3-创建参数

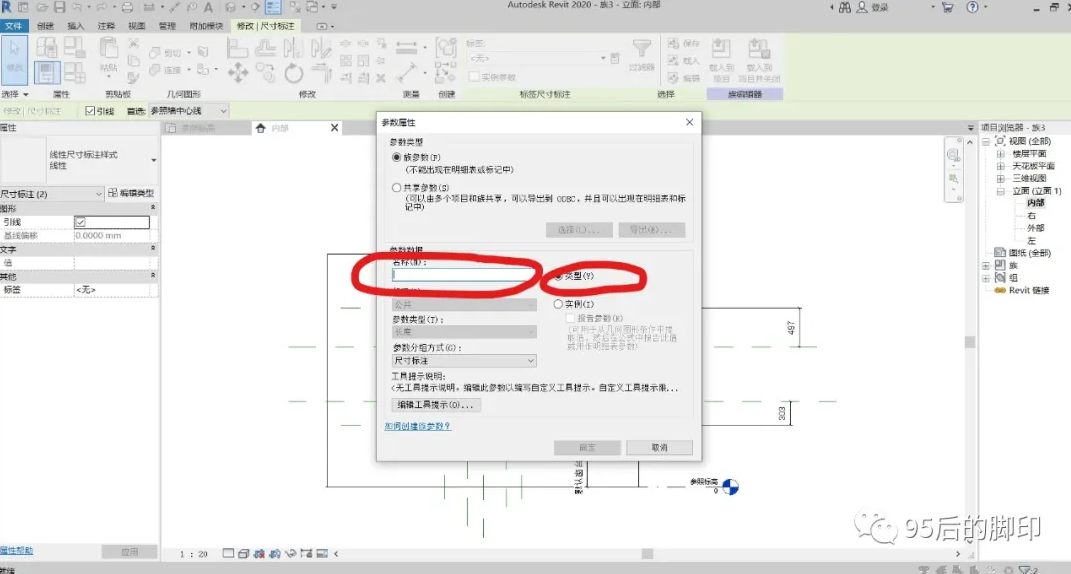

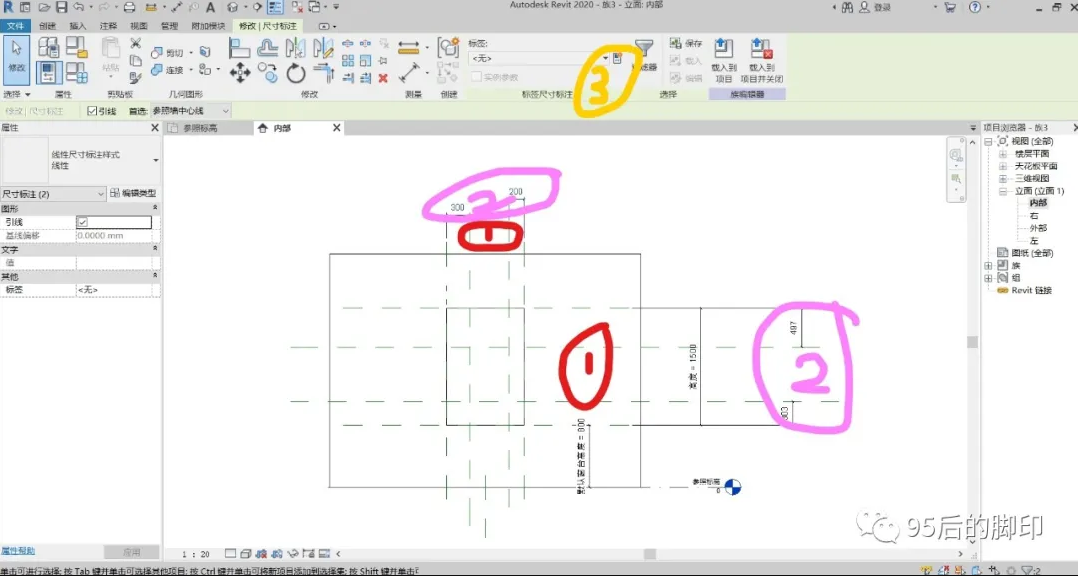

    创建完参数，需要对其命名，选择类型

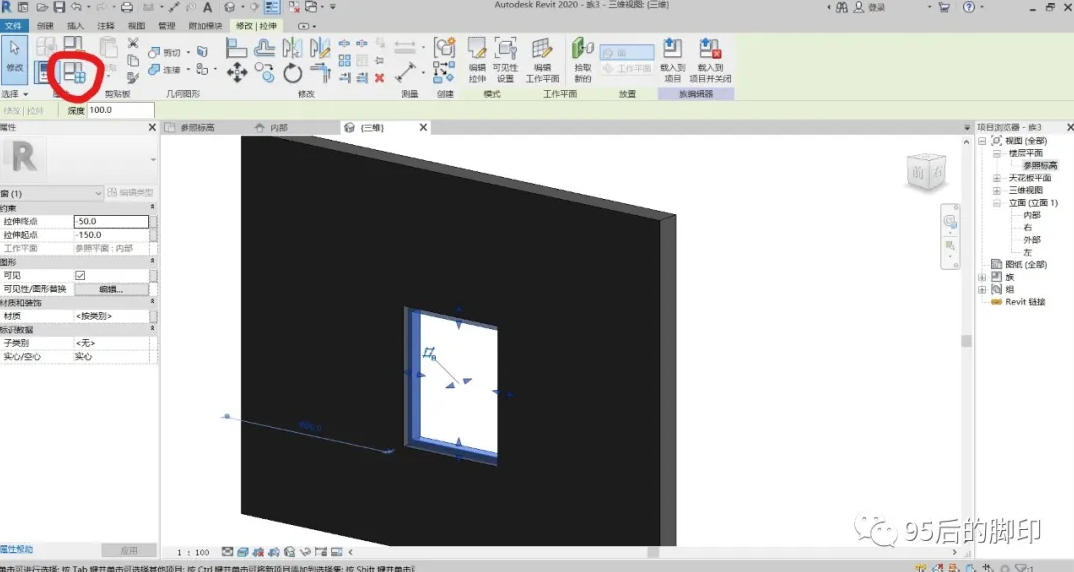

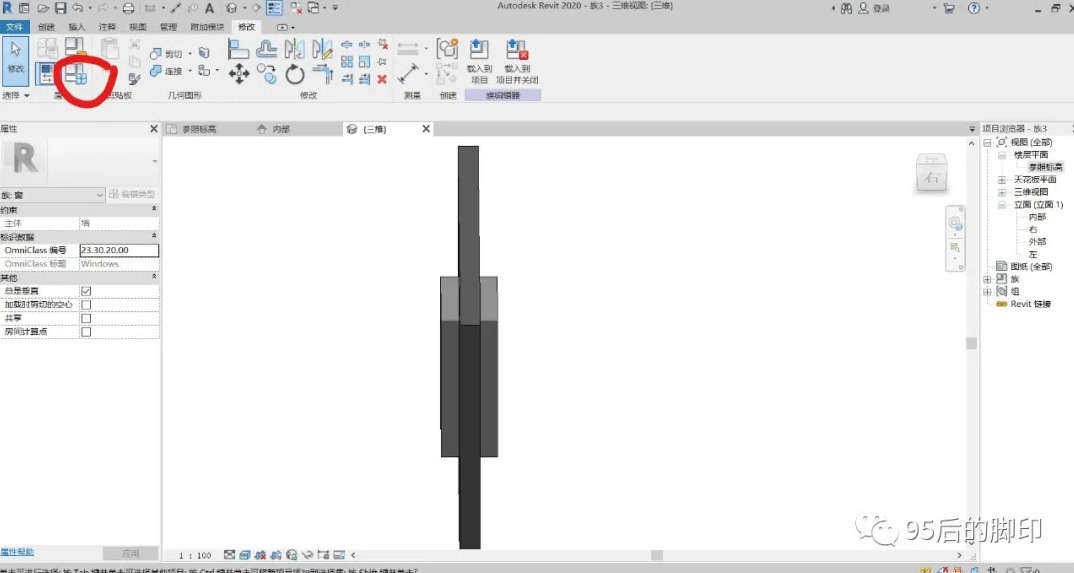

    三.拉伸命令绘制窗框

    这个步骤中最重要的是拉伸命令，画完之后要将它的四周锁定在参照平面上。

    2、参数的控制

    参数的控制，只要将绘制的形体锁定在四周的参照平面上，就不会出错。

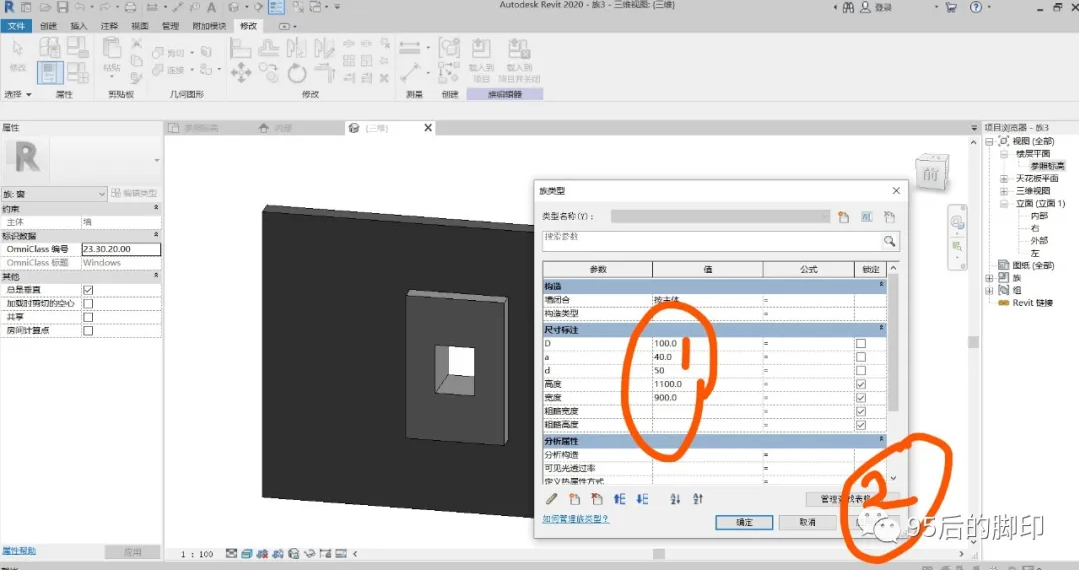

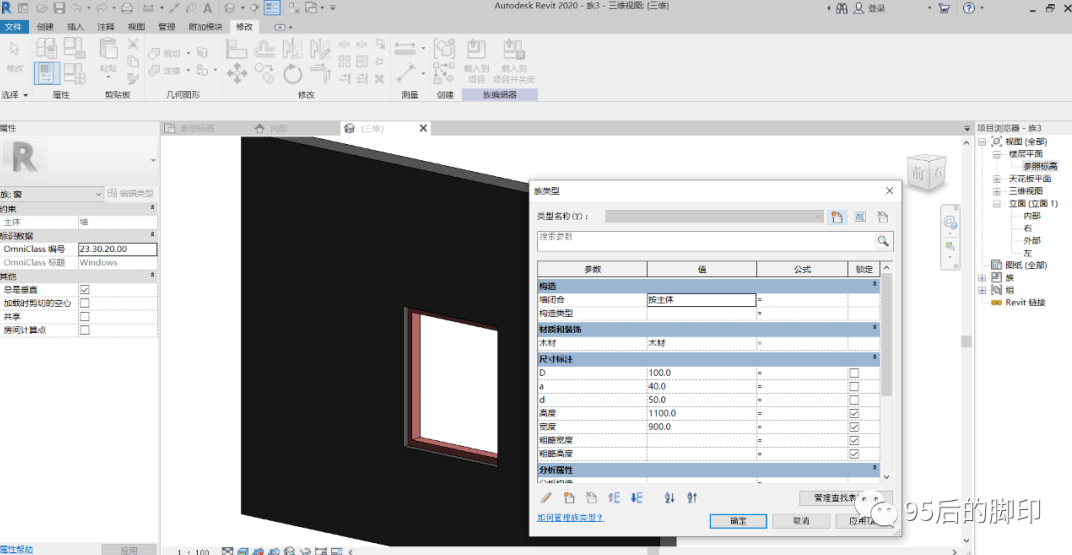

    点击族类型

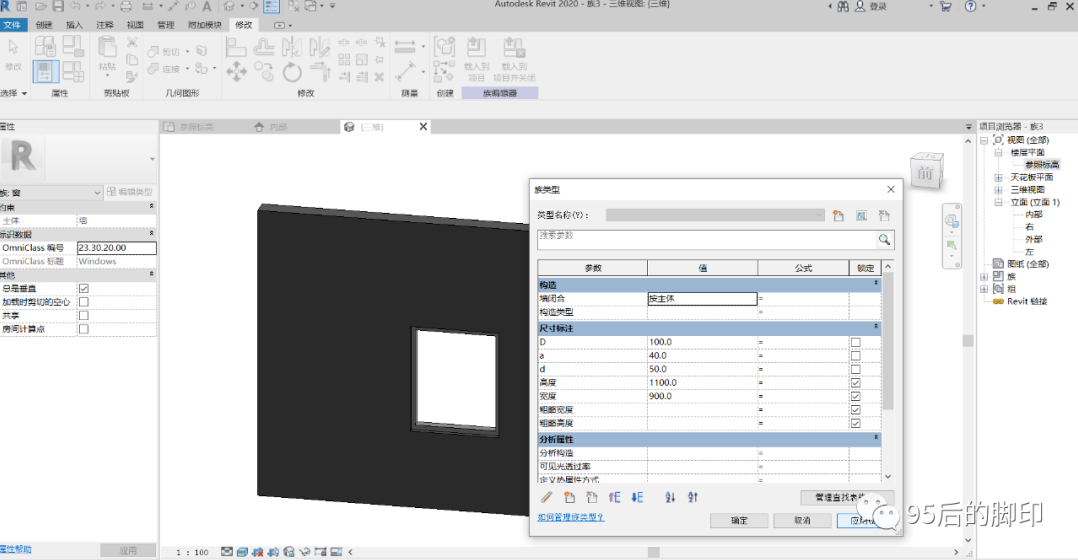

    改完参数，点击应用，如下

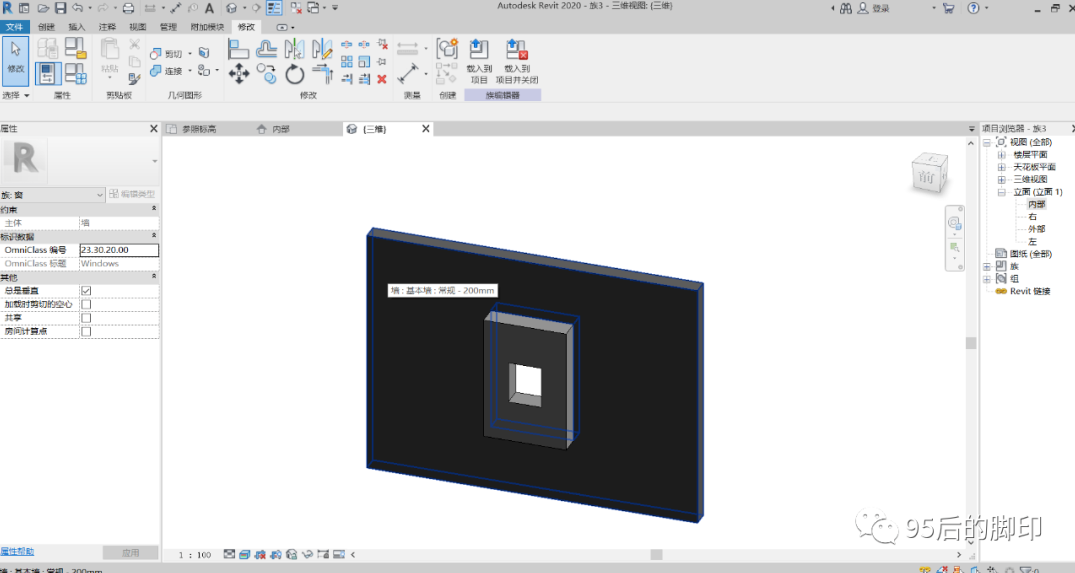

    参数被完全控制

    绘制叶片的情况也一样，首先新建一个族，选择公制常规模型打开，按照1-1剖面图绘制叶片，将叶片的长度锁定在参照平面上，对其进行材质的赋予，然后再入到项目中；

    载入到项目后对其阵列，绘制多个叶片，将叶片四周锁定在参照平面上，对叶片赋予材质。

    3、赋予材料

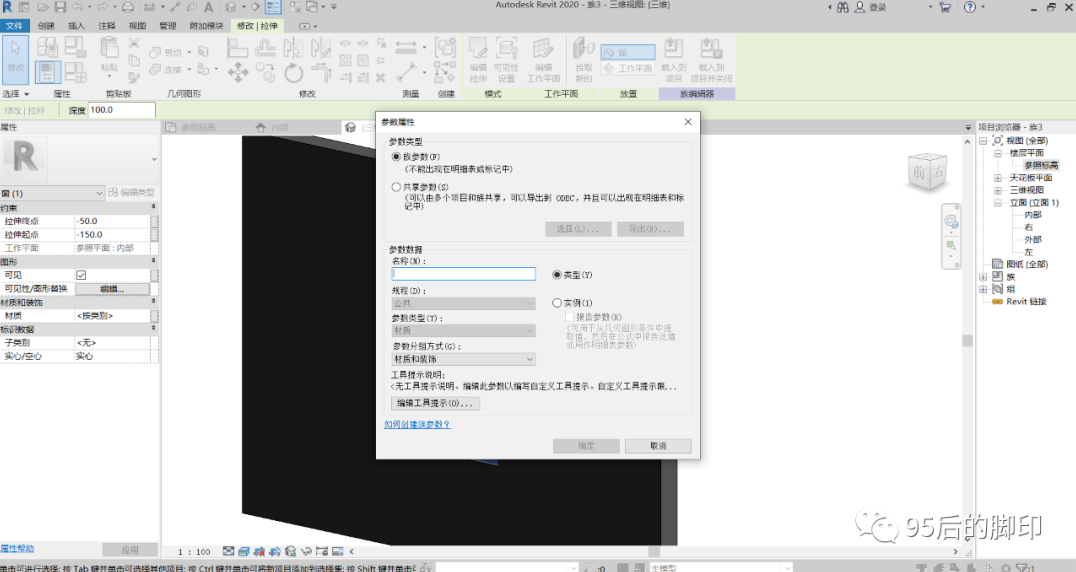

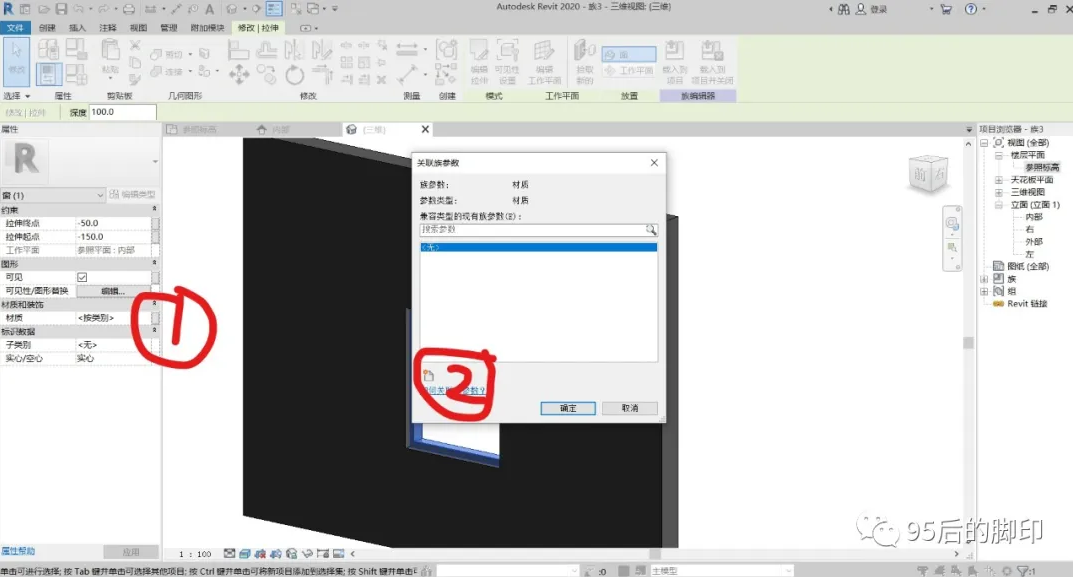

    名称可以写木材

    点击木材，赋予其材料。

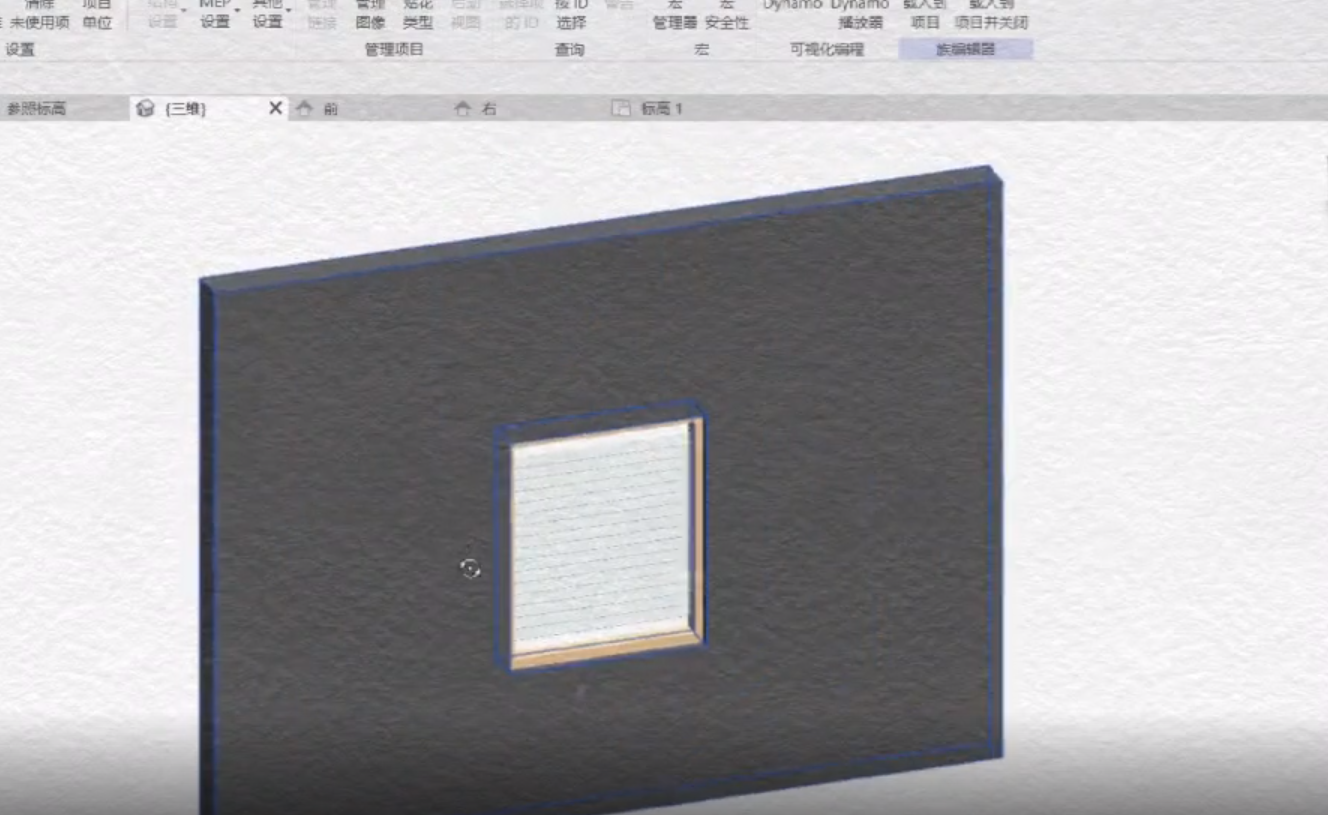

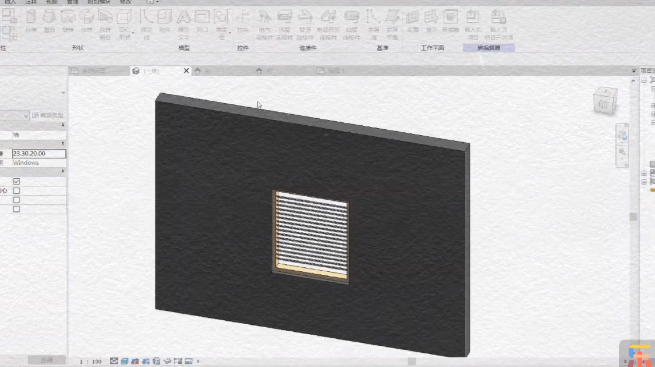

    4.载入到项目中示意
