Revit尺寸标注文本替换

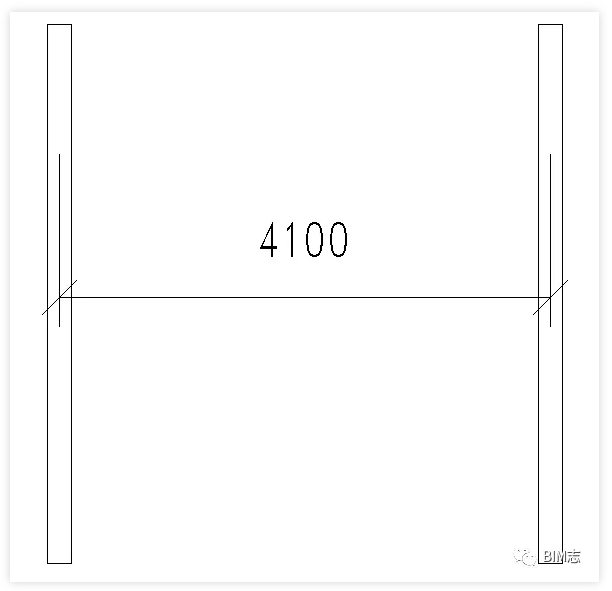

    Revit尺寸标注默认显示的是实际尺寸数值,如下图所示。

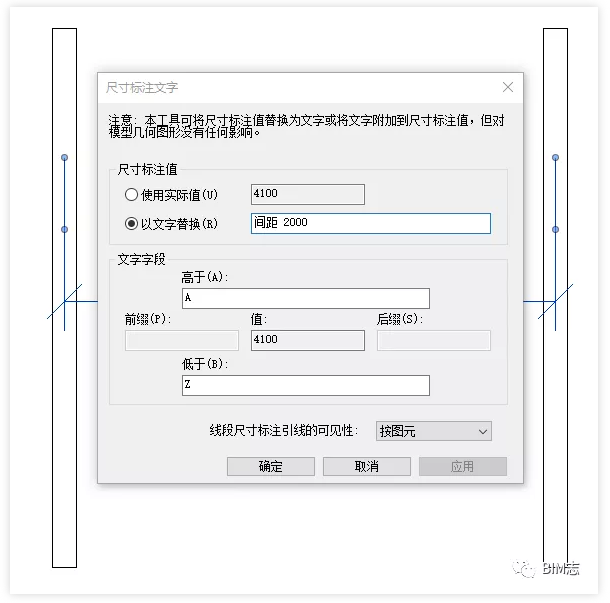

    有时候我们需要它显示一段文字或某一个特定的数值,可以双击这个数字,在出现的对话框里按下图设置。

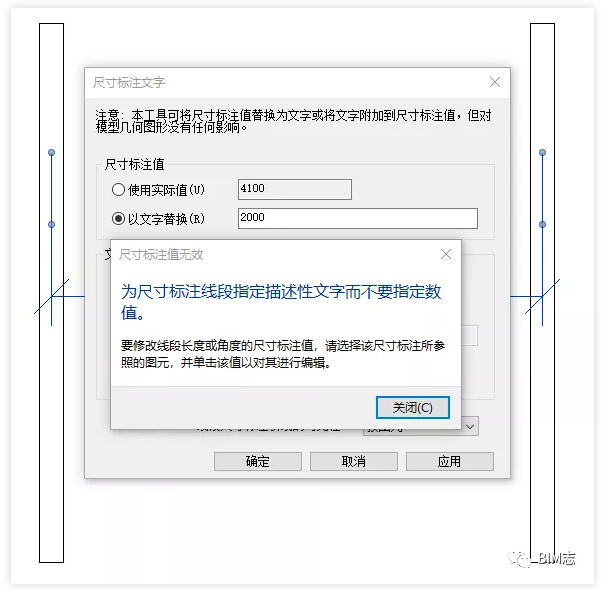

    注意,这个数字无法被纯数字替换,只能被文本字符串类型替换。

    要想显示特定数字,必须输入文字。

    你也可以根据需要设置前缀和后缀。
