Revit幕墙的创建方法:Revit快速创建幕墙模型的三种方法,你都知道么?

image_print阅读模式

    文章来源:广筑BIM咨询

    幕墙被称作建筑的外衣,它不仅承载着建筑师对设计理念的表达,还要兼具遮风挡雨等基本功能。

    Revit软件中提供了幕墙绘制的功能,但因为幕墙种类形式多样,在遇到具体的项目类型时,仍会无从下手,在建模之前方法选对很重要,本期我们就来说说常规幕墙的创建方法。

    一、建筑幕墙的分类

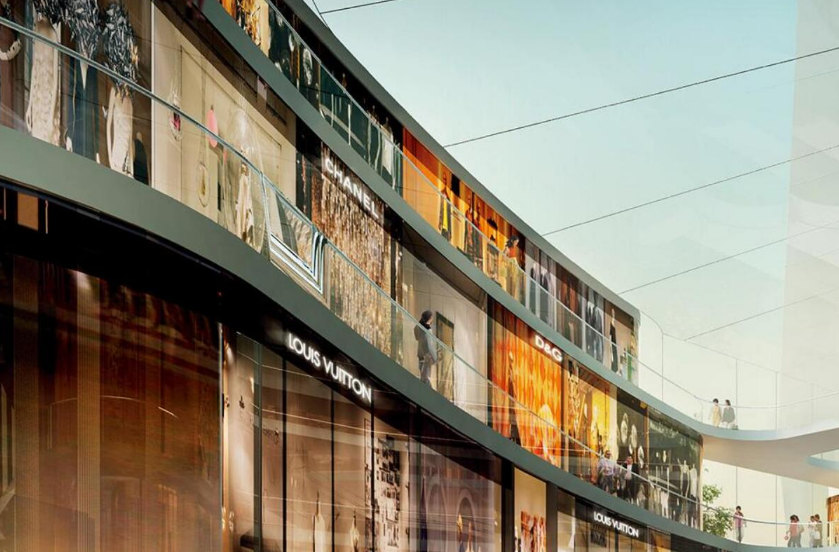

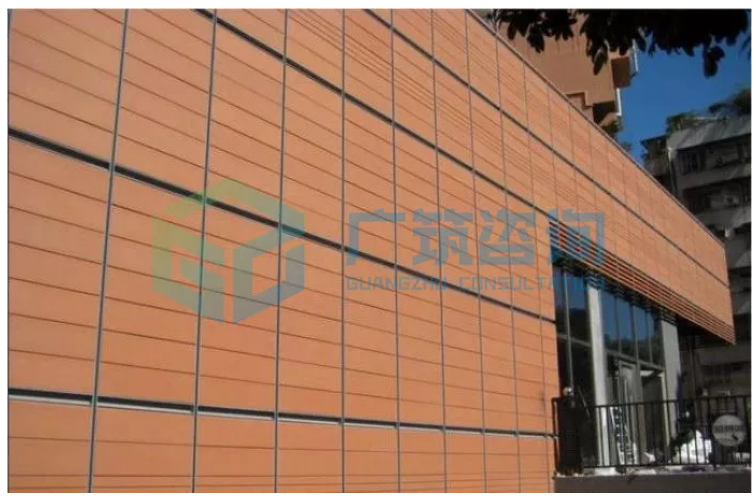

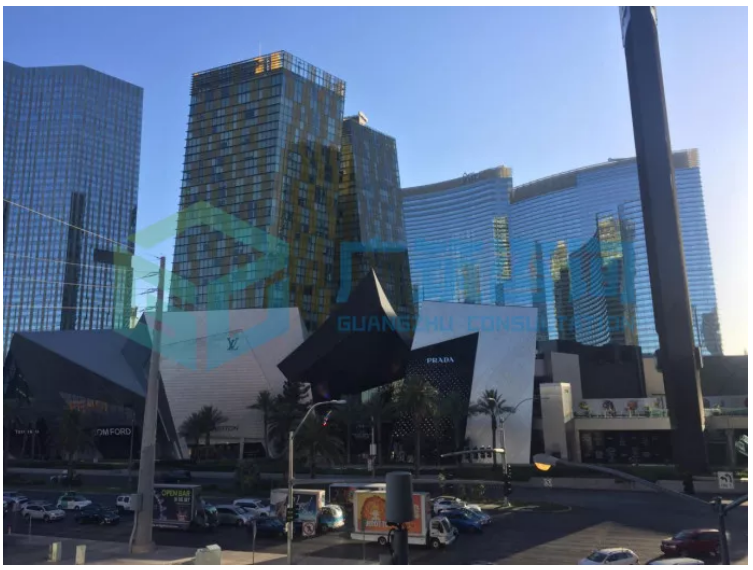

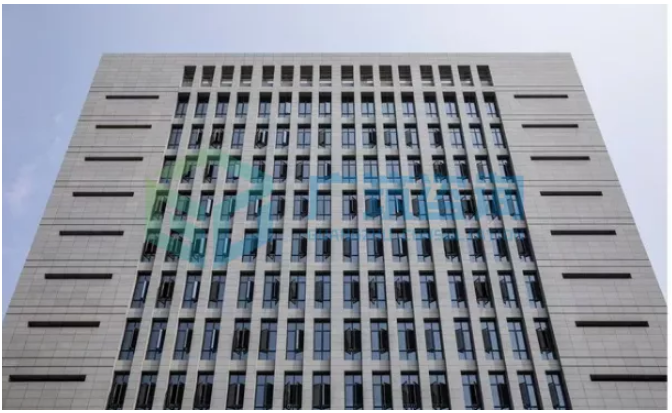

    幕墙根据嵌板不同分为:玻璃幕墙、金属板幕墙(常用的嵌板面材有铝板、铝塑板、不锈钢板)、非金属板幕墙(常见的是石材幕墙)、组合幕墙(由不同材料的面板如玻璃、金属、石材等组成的建筑幕墙),根据嵌板类型及安装方式还可再进行详细分类。

    如下图所示:

    二、幕墙的创建方法

    项目开始前需要对幕墙的类型及特点进行分析,结合软件的相应功能,确定幕墙的创建方法,我总结了三种创建思路:

    1.用幕墙命令绘制;

    2.体量+幕墙系统;

    3.用族拼装。

    详细方法步骤及各自适用场景如下。

    (1)用幕墙命令绘制

    1)手动布局

    ① 打开墙命令,使用幕墙类型建模,是一块未经任何划分的玻璃幕墙;

    ② 通过建筑面板下幕墙网格进行手动的划分,控制网格间距;

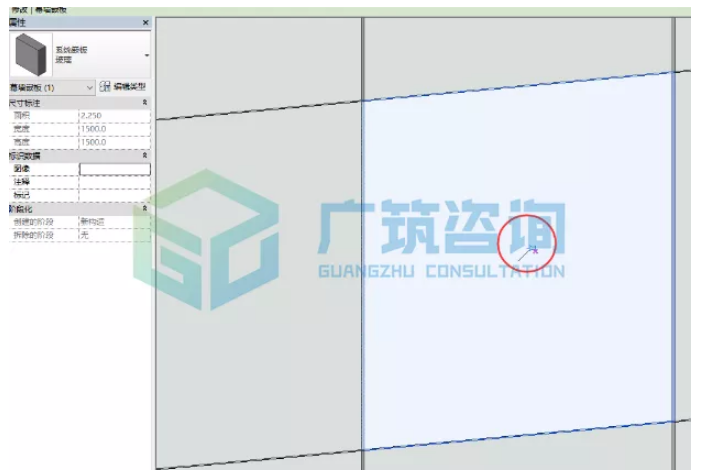

    ③ 幕墙嵌板的替换。

    适用场景:小面积、墙面垂直、网格分布无规律,多用于首层幕墙。

    2)自动布局

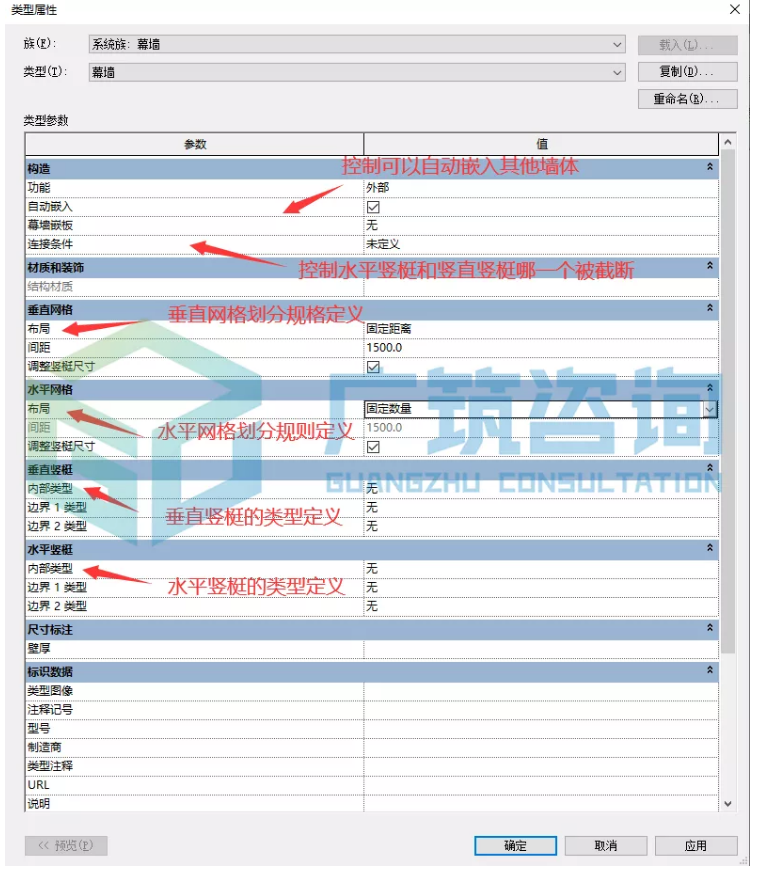

    ① 设置幕墙类型属性,自动划分网格。

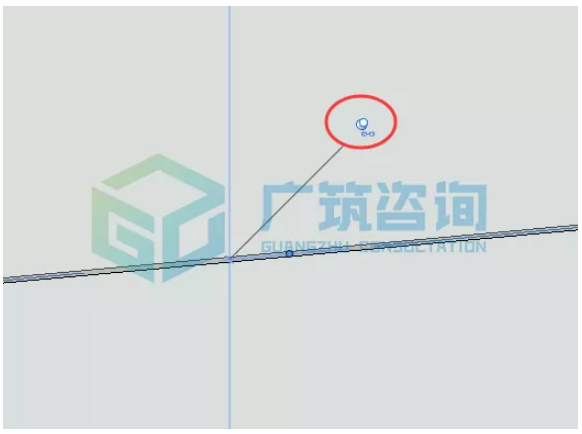

    ②手动修改单根网格线或幕墙嵌板,方法:先解除锁定,再手动输入数据

    来调整网格间距,或替换嵌板。

    适用场景:幕墙面积小、墙面垂直、网格分布有规律。

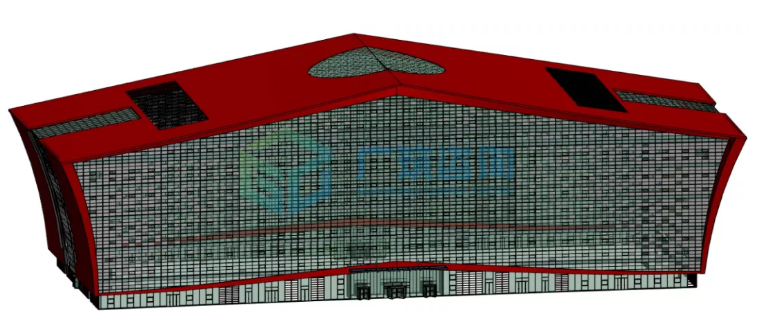

    (2)体量+幕墙系统创建幕墙

    1)内建体量,创建实体;

    2)使用幕墙系统,拾取体量面生成幕墙。

    适用场景:幕墙是全面积单一行式幕墙(除边部外,幕墙样式较少)或大面积单一形式。

    (3)用族拼装创建幕墙

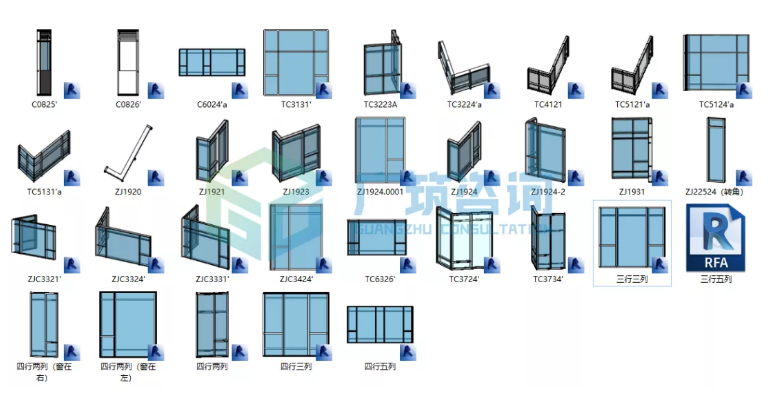

    1)采用公制窗、公制常规模型族样板文件创建构件族,主要包括

    ① 本工程所需要所有类型的铝合金窗族

    ② 铝板族

    ③ 窗台及窗侧铝板收口族

    ④ 窗间铝板装饰

    ⑤ 其他部位特殊构件族

    2)项目环境模型组装

    将创建好的幕墙各构件族载入到项目中,依据图纸进行组装。

    3)其余部分幕墙创建

    ① 剩余玻璃幕墙、铝板/石材幕墙直接在项目中采用幕墙创建,用竖铤、玻璃嵌板、铝板/石材嵌板填充;

    ② 竖向铝板装饰部位,可直接采用基本墙嵌板替换或使用内建模型进行创建。

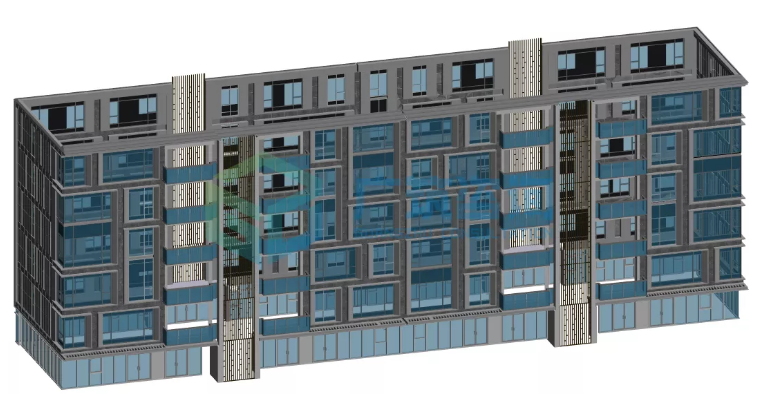

    4)完成整个项目的幕墙工程

    适用场景:用于石材及铝板、玻璃复合幕墙,铝单板或石材和玻璃幕墙间隔布置。

    以上就是Revit创建常规幕墙的方法,而双曲面或其他异形的幕墙,需要用到Rhino,配合Grasshopper来完成。
