在我们创建项目的过程中，会遇到墙体上有墙面的装饰条或墙面分隔条的情况。
但是往往由于我们才接触Revit软件，分不清在什么情况下使用墙饰条或分隔条。
那接下来，将给大家介绍两者间的区别与用法。
墙饰条

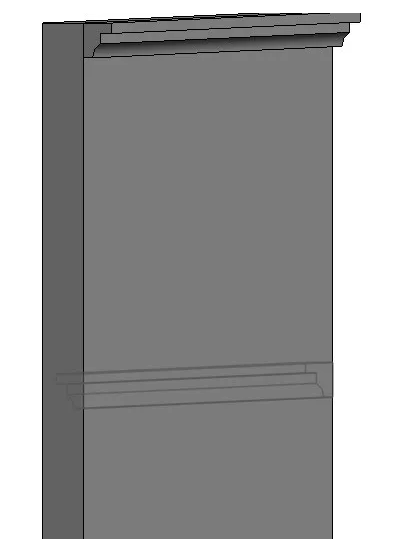

在项目中，我们一般来说可以通过创建墙饰条来对墙体添加踢脚线、装饰线条和散水等。
墙饰条的样式，都是通过轮廓族来创建的。基本在墙体上，出现重复的基于墙的构件，我们都可以用墙饰条来完成。
创建步骤：
1)新建一个族，选择公制轮廓为族样板进行创建；

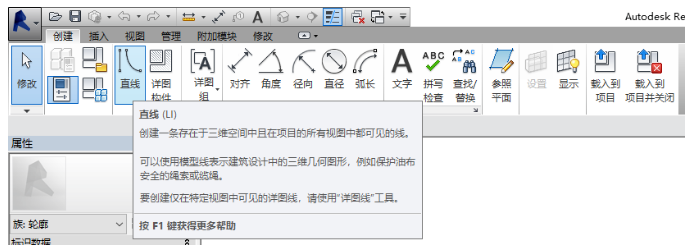

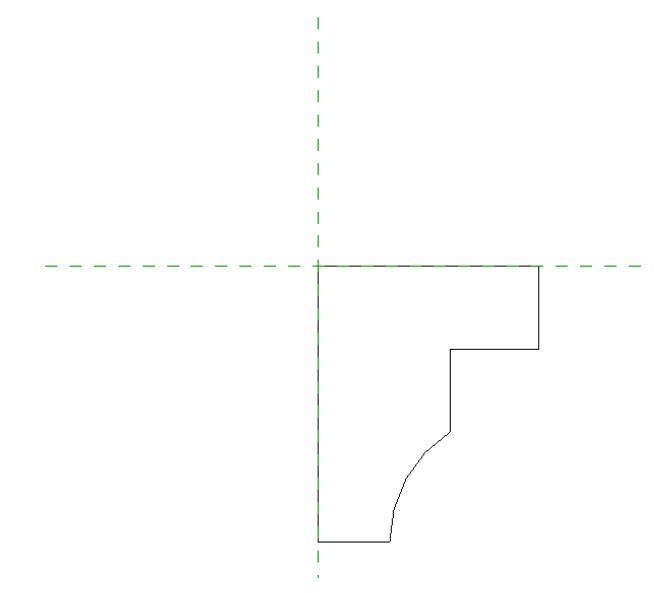

2)在创建选项板中，选择直线工具进行轮廓绘制；
3)对轮廓族保存好后，载入到项目中；

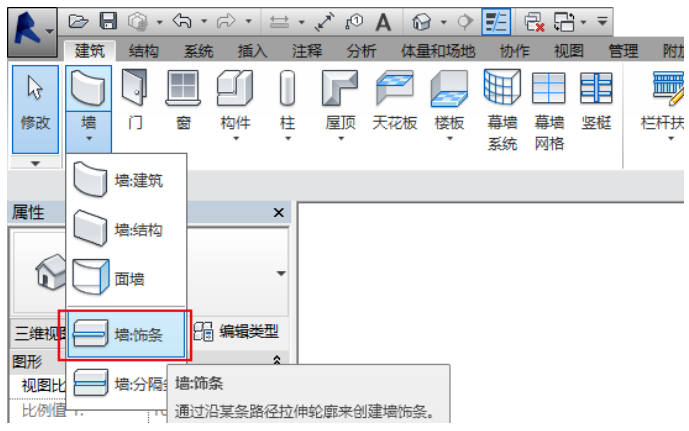

4)打开项目文件中的三维或立面视图，选择“建筑”选项卡-“构建”面板中的“墙”下拉列表-“墙:饰条”命令；

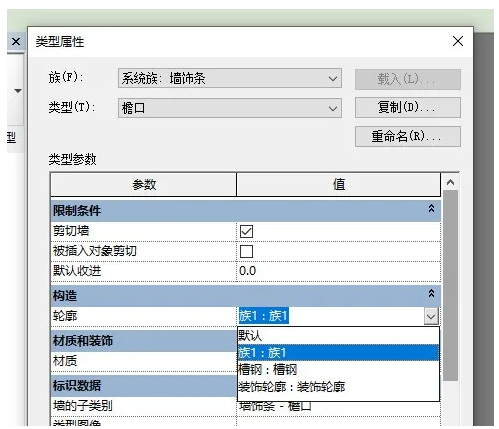

5)在类型选择器中，选择所需的墙饰条轮廓类型；

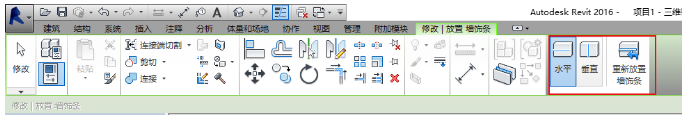

6)单击“修改|放置墙饰条”选项卡-“放置”面板，并选择墙饰条的方向：“水平”或“垂直”；

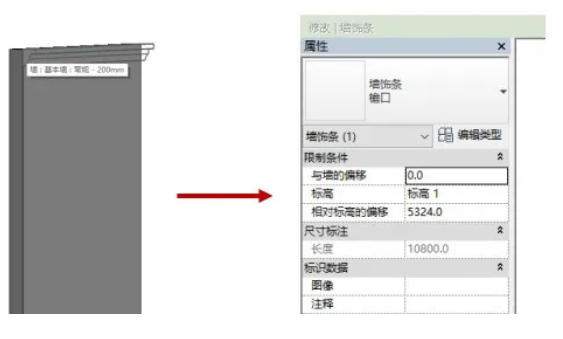

7)将光标放在墙上以高亮显示墙饰条位置，单击以放置墙饰条，放置完成后，可以选择墙饰条，在属性栏修改其高度；
分隔条
在项目中，我们一般来说可以通过创建分隔条来对墙体添加墙面装饰槽（分隔条为墙面凹槽状）。
分隔条的样式，也是通过轮廓族来创建的，通过“公制轮廓”创建的轮廓族，可以在墙饰条和分隔条两者之间共同使用。
创建步骤：

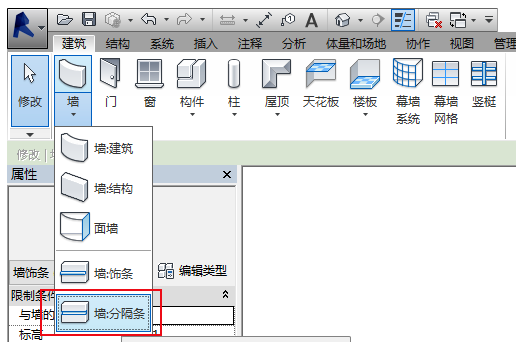

1)打开项目文件中的三维或立面视图，选择“建筑”选项卡-“构建”面板中的“墙”下拉列表-“墙:分隔条”命令；

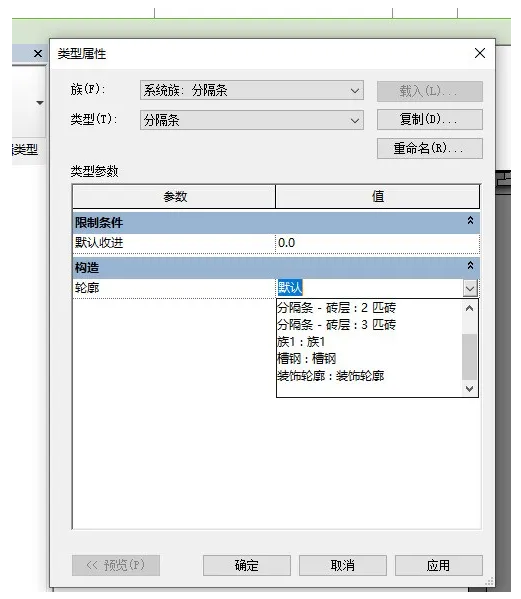

2)在类型选择器中，选择所需的墙分隔条轮廓类型；
3)单击“修改|放置墙分隔条”选项卡-“放置”面板，并选择墙分隔条的方向：“水平”或“垂直”；
4)将光标放在墙上以高亮显示墙饰条位置，单击以放置墙饰条，放置完成后，可以选择墙饰条，在属性栏修改其高度；
通过展开讲解，大家现在对于墙饰条与分隔条应该有了自己的理解了。
好了，徐老师用最简单通俗的语言归纳一下：
墙面凸出的重复的构件（沿垂直或水平方向放样），我们使用墙饰条进行创建；
反之，墙面凹槽状的重复构件（沿垂直或水平方向放样），我们使用分隔条进行创建。
