revit 材质贴图放在哪里?Revit在弯曲面上的贴图调试

image_print阅读模式

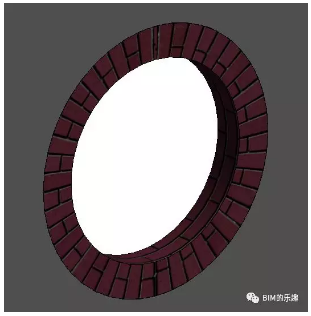

    今天我们要讲的,是如何调整Revit材质中的填充图案和贴图,所以我就找了个比较特殊的案例,在圆环上贴图,让环侧面和环内的图案方向是一致的,大致效果如下:

    为了这个效果,我们先做个圆环的族(简单叙述下步骤,这里不赘述了)

    (1)新建一个基于墙的公制常规模型族;

    (2)进入正立面,添加辅助线,用来确定圆心和半径;

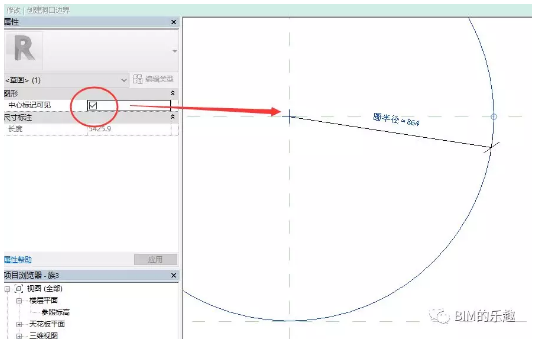

    (3)创建墙洞口,采用圆形洞口,并锁定圆心,给半径添加参数(实例参数);

    (4)切换到左视图,添加圆环,采用旋转;

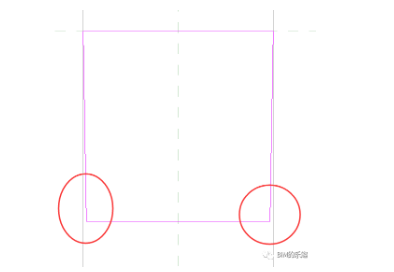

    先创建圆环轮廓,将轮廓内部向内移动一点点,0.1mm即可,然后添加旋转轴,确定即可;

    (5)创建好后,我们测试下,调整参数,看圆环是否可以自由调整大小;

    (6)最后一步,我们添加材质参数。

    重点在这里,我们开始调整材质:

    (1)首先在材质浏览器界面,新建材质;

    (2)我们先调整填充图案,新建一个模型填充图案;

    (3)类型选择基本,角度输入0度,线间距根据模型大小输入,我这里假设输入90,如下图:

    (5)效果如下图,我们接下来添加材质贴图,选择外观选项卡:

    (6)点击按钮,进入资源浏览器,展开外观库,找到砖块,在右侧窗口,找到想要的贴图,点击替换资源,如下图:

    (7)接下来全部点确定,效果如下图:

    但是,我们如果仔细观察这个图和之前的模型填充图案,环内的图案和外侧的图案,实际上是垂直的,效果并不是我们最初想要的,这个时候,我们需要填色功能,将环内的材质单独调整,按钮在修改选项卡下:

    从图中我们不难看出,这个两个贴图正好是垂直的,所以我们需要复制一个相同的材质,将填充图案和贴图都旋转90度。

    我们将刚才新建的材质,复制一份,然后在外观选项卡下,点击右上角的复制材质,这一步很重要,不复制的话,会覆盖掉复制之前的材质贴图。

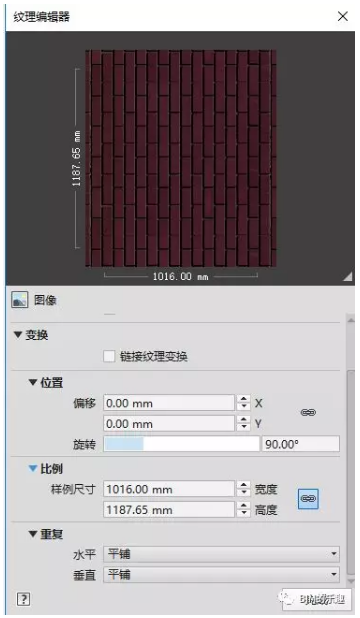

    然后我们就可以到纹理编辑器界面,将贴图旋转90度,保存材质即可。

    接下来,就是最后一步,我们对环内材质,重新进行填色,选用刚刚复制的材质,就有了我们最初那张图片的效果。

    然后我们可以新建一个项目,画一道墙,将新建的族载入到项目中,调整大小进行测试,就有了最初那张图的效果。

    小伙们学会了吗是不是很简单~~~好了今天的教程就到这里了。
