revit平面区域功能是什么？关于Revit中平面区域的妙用

    来源丨益埃毕教育

    在Revit出图的过程中，由于构件的标高和视图范围的影响，有少部分构件可能不会在平面图中显示，这个时候可以利用“平面区域”功能实现，如图所示。

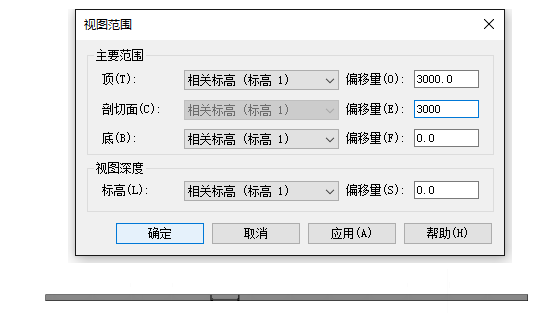

    1.在“属性”面板中修改“视图范围”，显示最高的窗，如图所示。

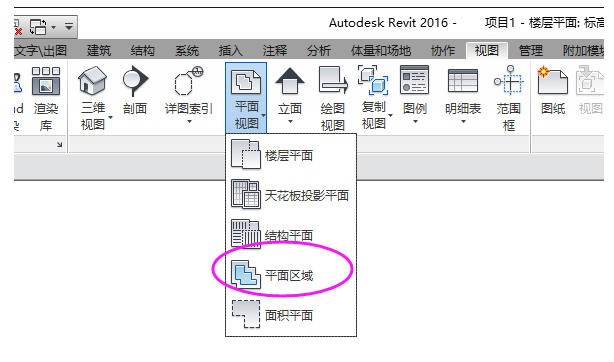

    2.在“视图”选项卡下，点击“平面视图”下拉按钮中的“平面区域”，如图所示。

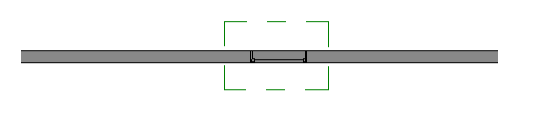

    3.将最高位置的窗用矩形框框住并点击“确定”，如图所示。

    4.将“视图范围”改回需要的值，如图所示。

    5.选中“平面区域”的矩形框，点击“在视图中隐藏”中的“图元”，如图所示。

    意义：可以在同一个视图中使用多种视图深度，让其他不在视图深度的构件出现在平面视图中，增加了图纸的信息完整性。
