revit桁架如何修改？关于如何在Revit调整斜桁架中间腹杆的角度

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

    默认情况下，中间腹杆是垂直于水平线

    出现如下图所示情况时

    需要进行相应编辑，使得心腹杆与上、下弦杆垂直

    具体步骤及解析如下所示

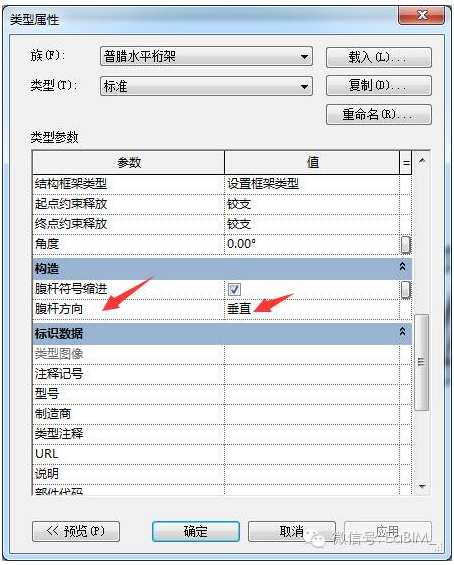

    编辑“编辑类型”，打开“类型属性”对话框，在构造选项栏下的“腹杆方向”

    单击确定，完成编辑

    此时中心腹杆将会与上、下弦杆垂直

    腹杆方向

    ——指定腹杆的方向：垂直或正交。默认设置是垂直。设置为垂直的腹杆在项目中保持垂直方向。如果腹杆设置为正交，则它们相对于所连接的支承弦杆保持90度角。
