Revit中如何通过相交参照分割表面？

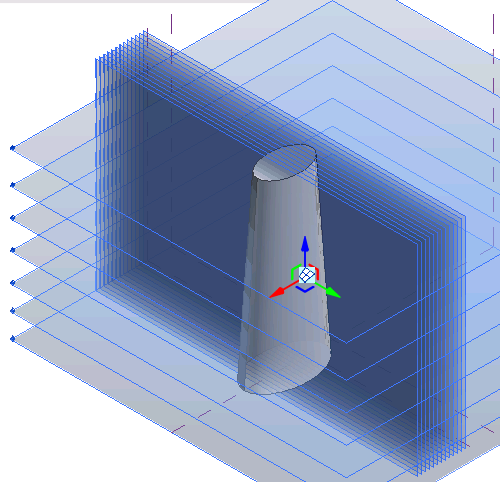

在概念设计环境中，可以通过参照相交的三维标高、参照平面和参照平面上所绘制的曲线来分割表面。

1. 添加必要的标高和参照平面。 如有必要，请在与形状平行的工作平面上绘制曲线。

2. 选择要相交的表面。 如果无法选择曲面，请启用“按面选择图元”选项。

3. 单击“修改 | 形状”“分割”面板 （分割表面）。

4. 禁用 UV 网格。

5. 单击“修改 | 形状”“UV 网格和交点”面板 （交点）。

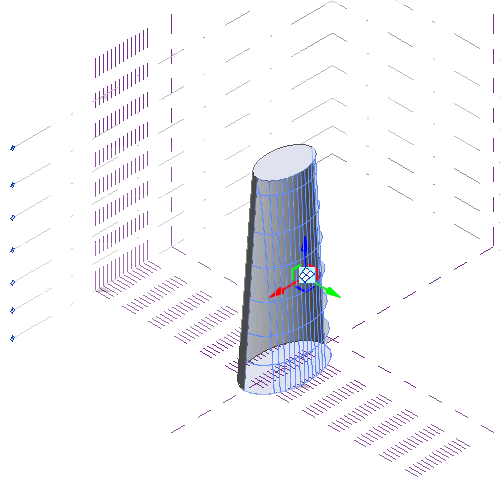

6. 选择将分割表面的所有标高、参照平面及参照平面上所绘制的曲线。



7. 单击“修改 | 形状”“UV 网格和交点”面板 （完成）。 否则，请单击 （取消）以忽略选定的参照并退出“相交”工具。

删除标高或平面时，表面上的相应分割也将随之删除。
