Revit填充怎么做？在revit中绘图填充与模型填充有什么区别？

    文章来源：柏慕进业

    1）在设完楼板的表现填充图案以后，在三维视图中旋转模型，图案不跟随楼板旋转如图1；

    图1

    2)遇到这种情况我们要知道绘图填充与模型填充的区别。

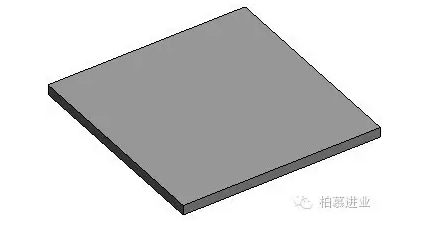

    3)创建一块楼板如图2；

    图2

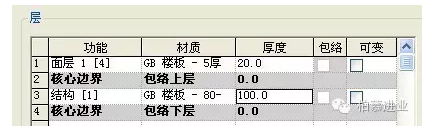

    4)为楼板添加面层并且设置好面层的材质为水磨石如图3；

    图3

    5)点击面层材质后面的小方框出现材质框

    下拉框出现如图4；

    图4

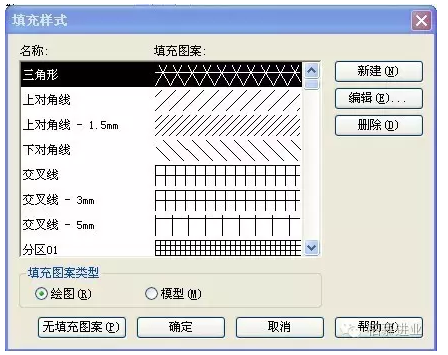

    6)在填充样式里面会看到有绘图和模型两个选项。我们填充的时候若选用绘图，填充上的图案不会在旋转模型的时侯同步旋转。若选用模型填充，填充上的图案会随模型一同旋转。

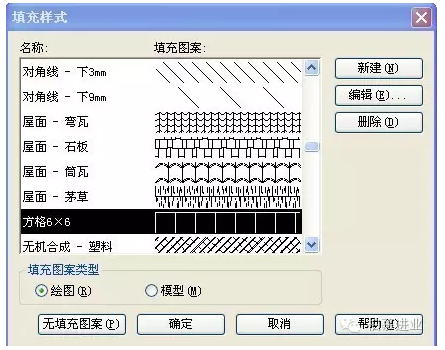

    7)在绘图填充的时候，因为我们视图上的比例是1:100，而图案填充的比例是1:1，所以我们新建编辑我们所需要的填充方式的时候要按比例放大100，例如我们地砖是600的，我们就要创建“方格-6×6”的地砖填充方式如图5；

    图5

    8)如图6“地砖-6×6”即是刚刚创建的新的填充样式

    图6

    9）我们填充完图案的平面显示如图7；

    图7

    10）我们填充完图案的三维显示如图8；

    图8

    11）由图9可以看到填充图案没有跟着模型旋转。

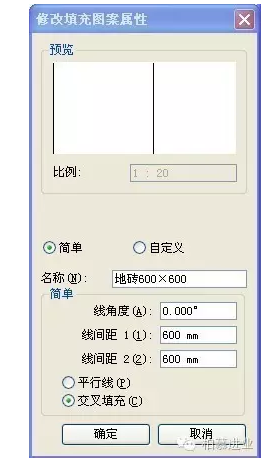

    12）在模型填充的时候，因为模型填充是按照实际尺寸填充的。我们调填充的时候只要用实际数值即可如图9；

    图9

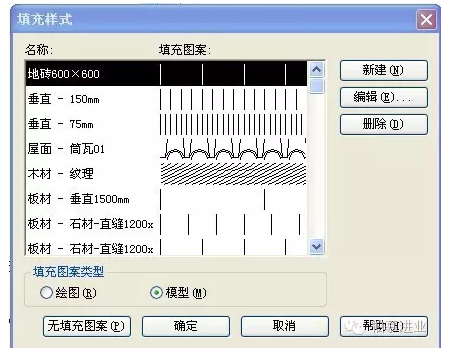

    13）“地砖600×600”即是刚刚创建的新的填充样式如图10填充完图案的平面显示如图11；

    图10

    图11

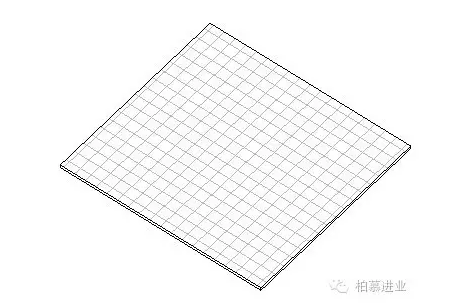

    14）我们填充完图案的三维显示如图12可以看到填充图案已经跟模型一起旋转了。

    图12
