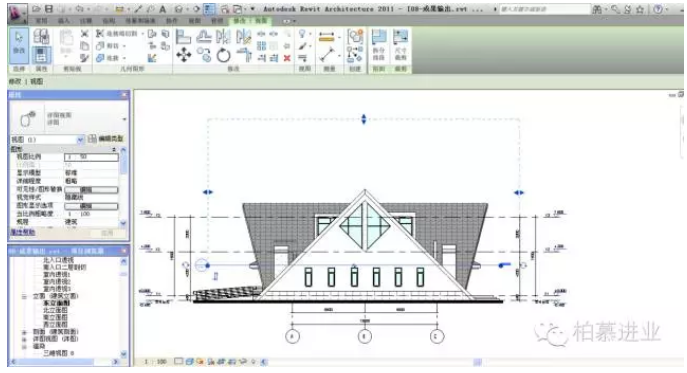

1)可以在立面中使用视图面板下的剖面工具并在其图元属性中修改其类型为详图视图如图1；
图1

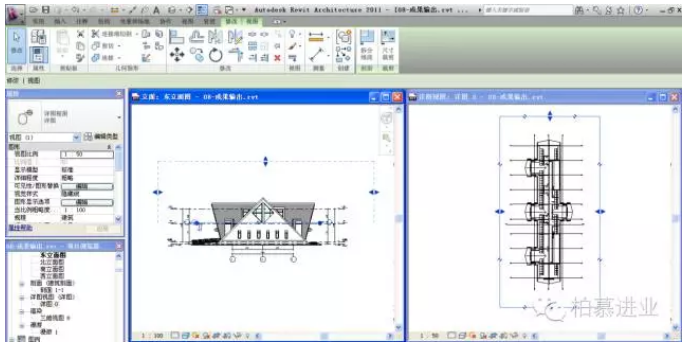

2)绘制如图2剖面范围并通过左下角的翻转符号控制其视图方向，注意在剖面的四种类型中只有详图视图可以实现在立面上绘制水平剖面，完成的剖面视图如图3；
图2

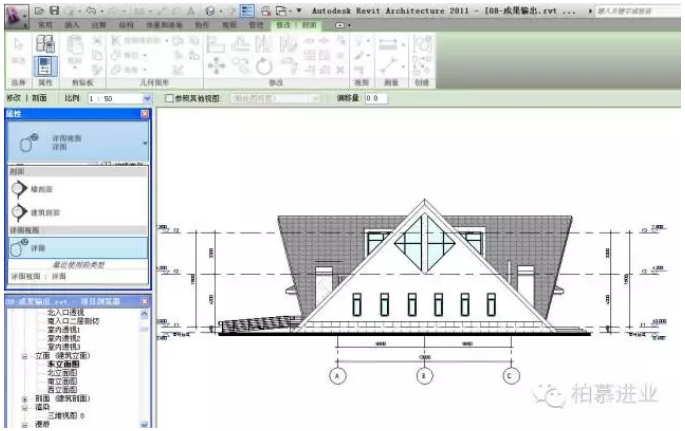

图3
