revit连接屋顶怎么用?在revit中连接屋顶和连接几何图形有什么区别?

image_print阅读模式

    文章来源:柏慕进业

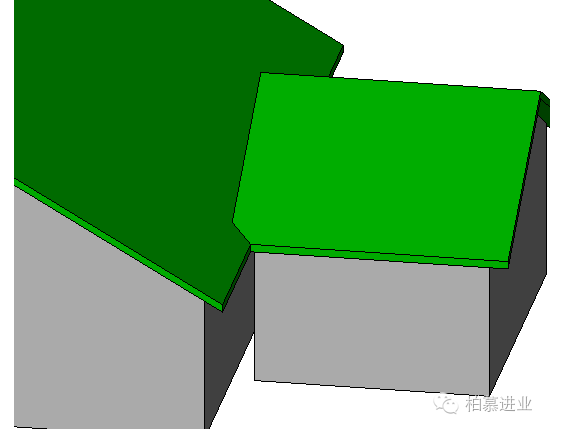

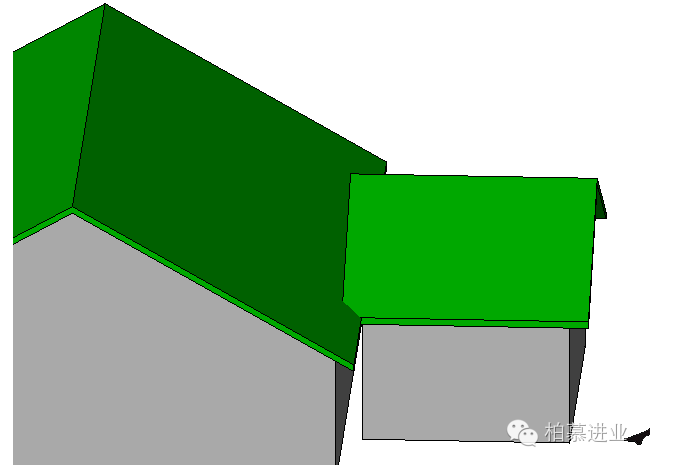

    1)连接屋顶是屋顶专用的命令如图1,可以实现屋顶之间的无缝连接,无论屋顶是否有接触,只要角度合适,都可以实现,如图2;

    图1

    图2

    2)连接几何图形可以用于所有相互接触的模型构件的连接,如图3;当2个接触的屋顶用连接几何图形命令时,并不改变屋顶的形状,不能实现无缝连接屋顶,如图4;当2个屋顶没有接触时,不能使用连接几何图形命令,如下图5;

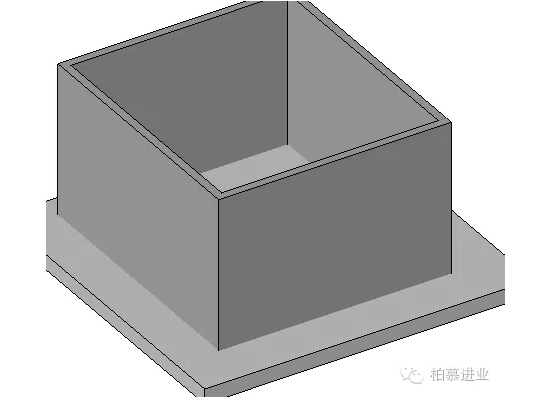

    图3墙和楼板的连接

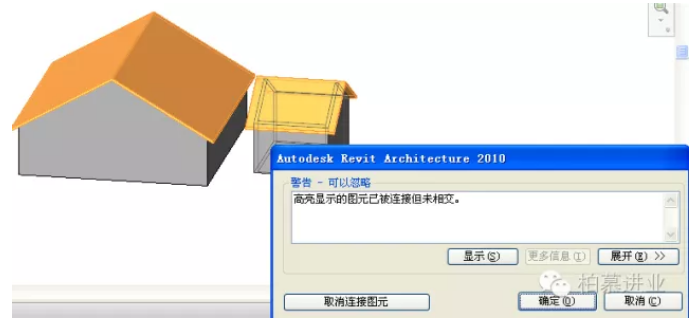

    图4当两个屋顶有接触时

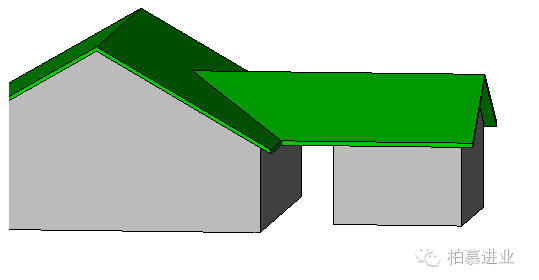

    图5当两个屋顶没有接触时
