Revit中如何为钢筋设置有效的主体和有效的视图?

确定需要配筋的对象是钢筋有效主体,并且当前视图能够剖切需要配筋的对象。

1、首先明确什么是有效的钢筋主体。有效的钢筋主体包含下列族类别:结构框架、结构柱、结构基础、结构连接、楼板、结构墙、基础底板、条形基础、楼板边。

2、如果是可载入族,还要确定该族文件在族编辑器中的设置。

2.1 第一种是结构框架、结构柱等默认可以配置钢筋的族类别。需要在族编辑器的属性面板中,将“用于模型行为的材质”改为“混凝土”、“预制混凝土”或者“其他”。

Revit中如何为钢筋设置有效的主体和有效的视图?插图

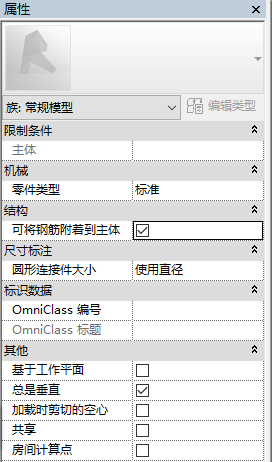

2.2 第二种是公制常规模型等族样板绘制的族文件。需要在族编辑器的属性面板中,勾选“可将钢筋附着到主体”。

Revit中如何为钢筋设置有效的主体和有效的视图?插图1

3、要为钢筋配置有效的视图,需要确定该视图有剖切到钢筋的主体。

3.1 如果是在平面上配筋,建议使用“标高”命令绘制新的标高用于配筋。

Revit中如何为钢筋设置有效的主体和有效的视图?插图2

3.2 如果是在竖直的面上配筋,建议使用剖面工具绘制一个剖切钢筋主体的剖面。

Revit中如何为钢筋设置有效的主体和有效的视图?插图3
