revit端点锁定怎么做?Revit中快速添加盲板

    主管末端一般会采用盲板进行封堵,revit中如何快速添加盲板呢?盲板在项目中属于管件的“管帽”,用于管线的末端。小编将会为大家介绍添加盲板的方法。

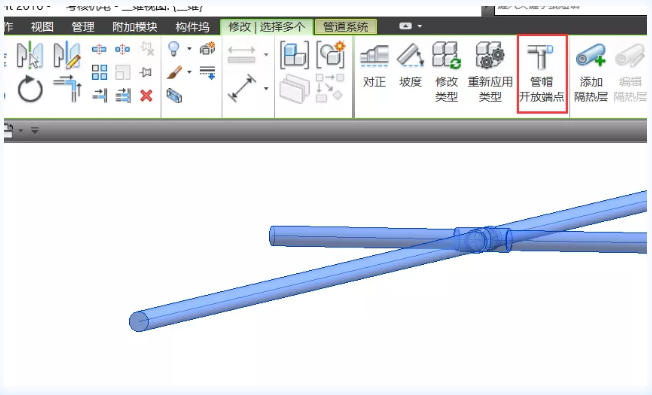

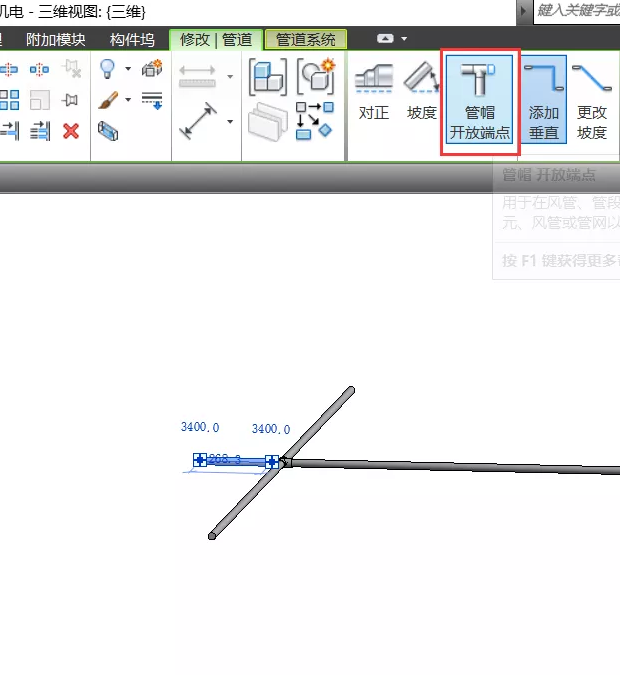

    1、选择需要添加盲管的管道,单击修改卡下的管帽开放端点。

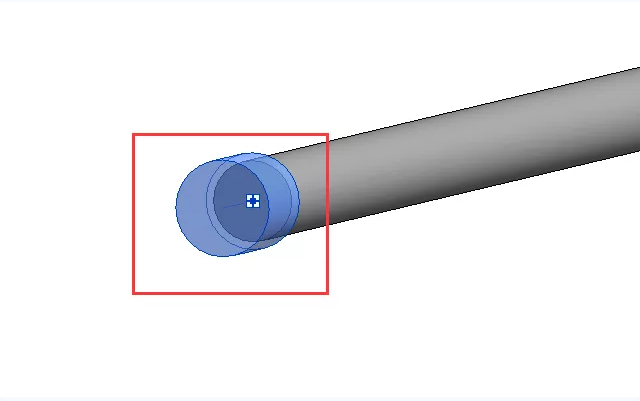

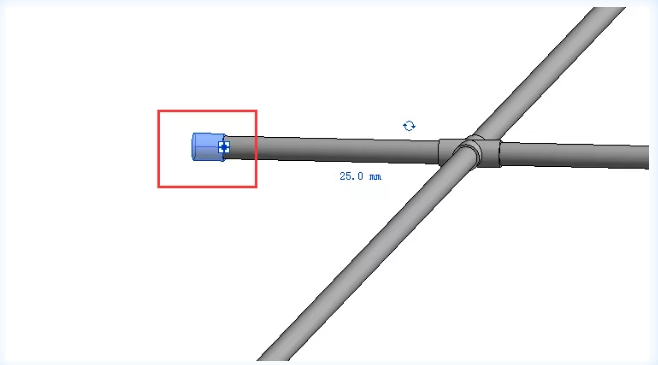

    管帽添加完成。

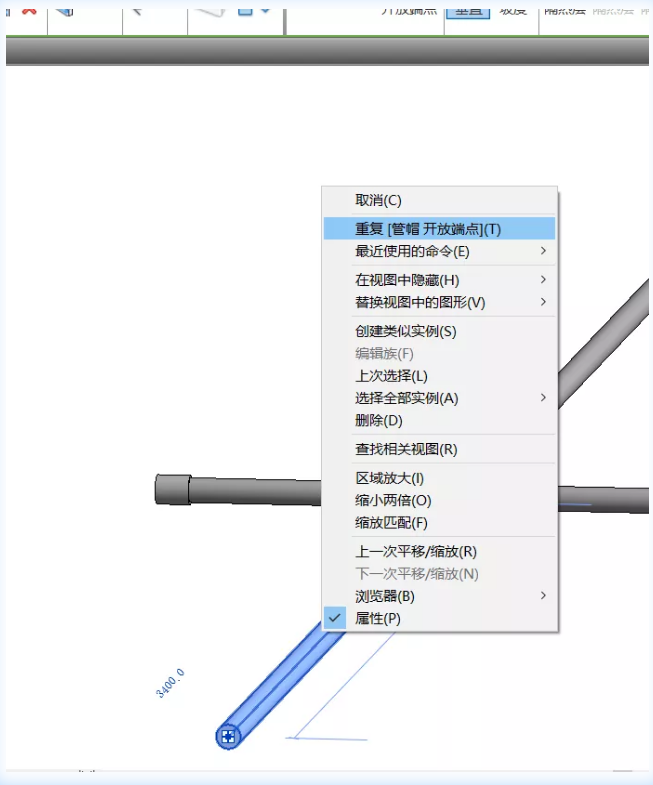

    2、选择需要添加盲管的管道,右击连接点,在弹出的对话框中选择管帽开放端点。

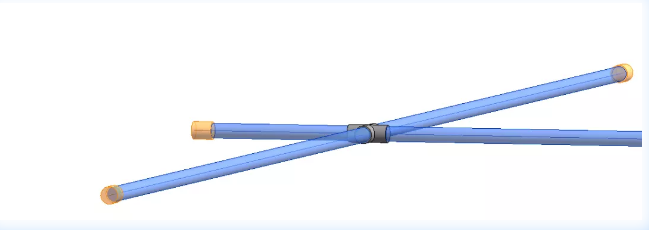

    3、对于多跟管道添加盲板,可以通过Tab键或框选,选中所有目标后单击修改选项卡下的管帽开放端点。

    以上三种方法均可以进行管道添加盲板。
