revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型

大家都知道我们在做较大型的项目的时候为了防止项目文件不卡。

我们会把项目分为几个模型文件进行创建,然后后期再通过链接的方式进行整合。

但是通过链接的方式我们只能查看模型并不能对其进行修改。

今天给大家分享一种可以使链接文件进行修改的方式【绑定链接】。

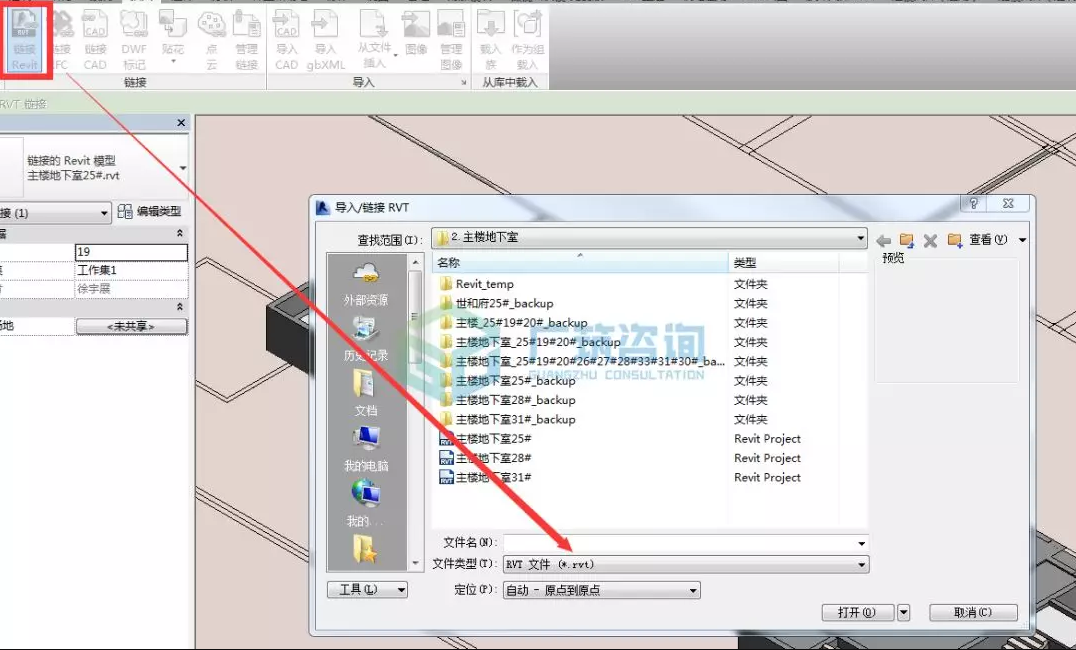

1.首先我们需要将整合的模型文件通过链接Revit的方式链接到我们需要的文件中。

revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型插图

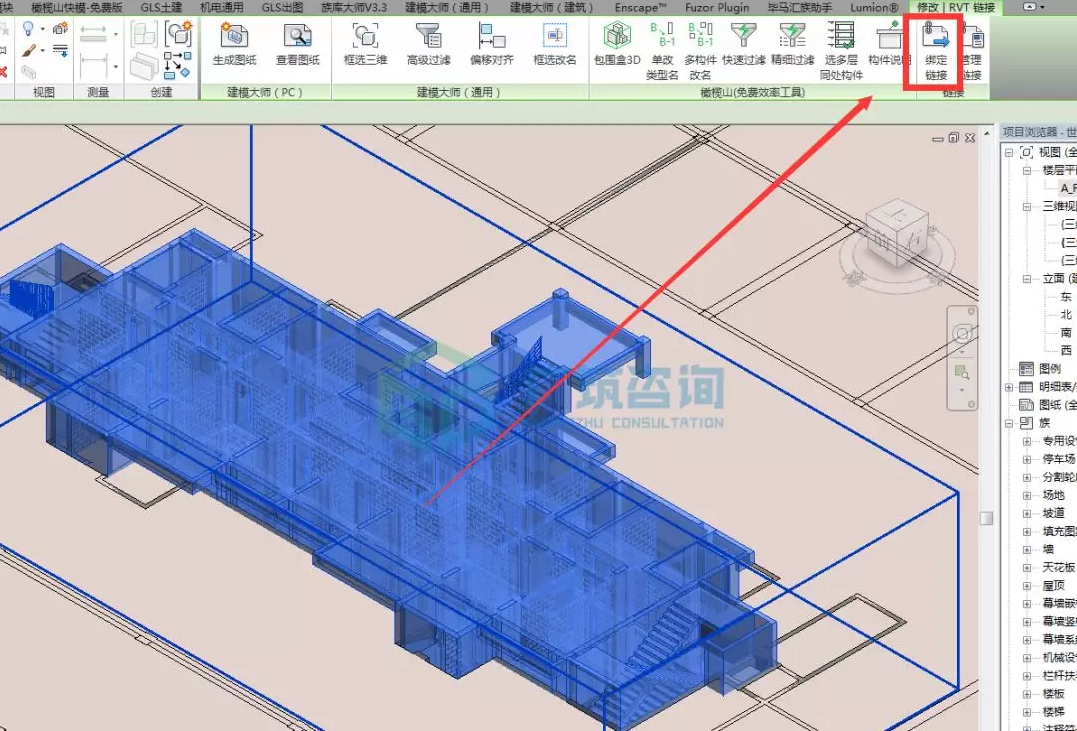

    2.选中我们需要绑定的模型,在修改选项卡下选择绑定链接。注意必须要选中链接文件,绑定链接命令才会出现。

revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型插图1

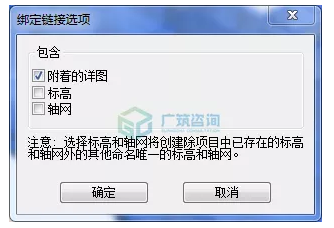

    ①跳出的对话框中我们可以选择是否将绑定模型中的详图以及标高轴网添加到项目中;

revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型插图2

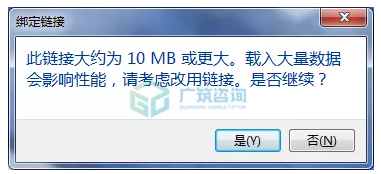

    ②再次跳出的提示框我们点击是,文件就会开始进行绑定;

revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型插图3

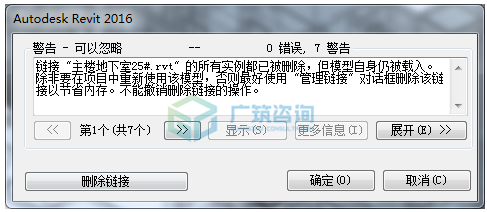

    ③绑定完成后会有警告提示,点击删除链接即可;

revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型插图4

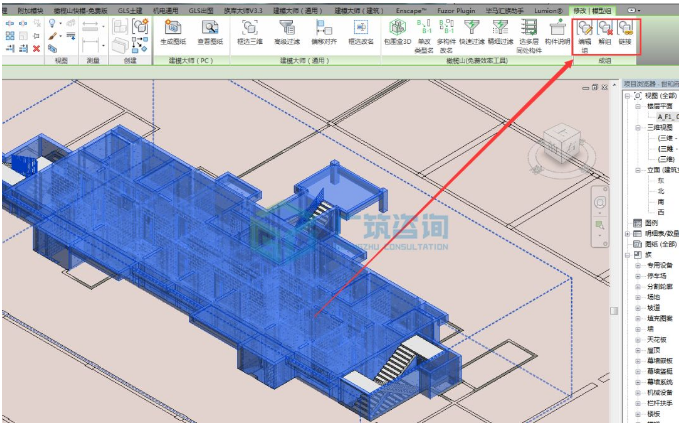

    ④之后会发现我们的链接模型已转化为一个模型组了,我们可以使用编辑组或解组对模型进行修改;

revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型插图5

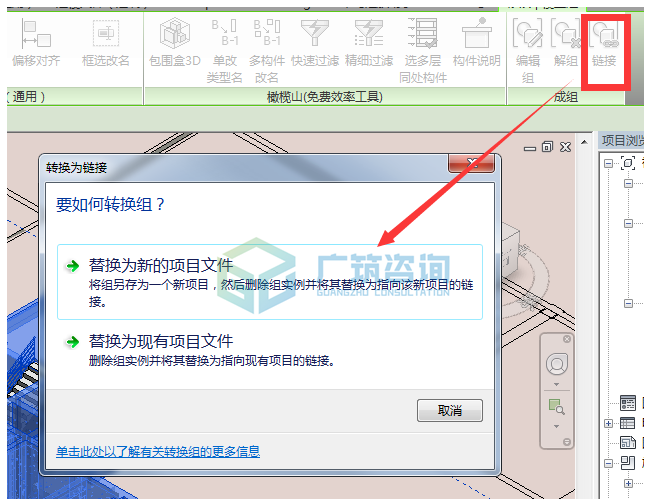

    ⑤建议大家修改模型时使用编辑组的方式进行修改,因为假如不解组的情况下我们还可以将模型组再转化为链接模型。

revit链接文件怎么编辑?Revit如何修改链接文件,灵活整合模型插图6

    至此,我们就可以灵活掌握对链接模型进行修改了,感兴趣的小伙伴赶紧收藏吧。
