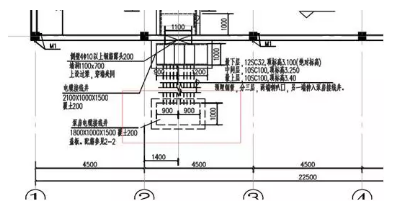

    问题背景如图:

    在电子版施工图中,根据图中所给尺寸标注,无法得知泵房电缆接线井与建筑轴线距离。下面通过Revit对此电子版施工图进行尺寸测量(忽略图中折断线)。

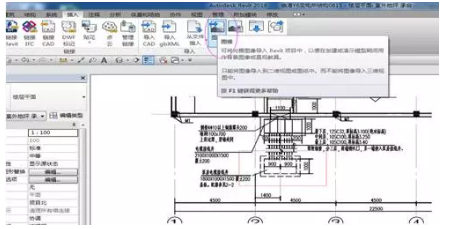

    1.导入图像文件,在Revit插入选项栏中,点击“图像”将图片文件导入至Revit中。如图:

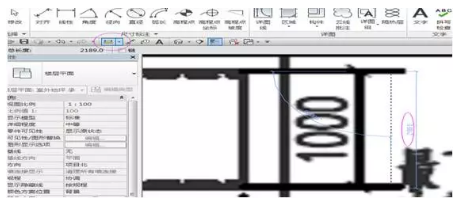

    2.在注释栏中,点击“测量两个参照之间的距离”按钮对图中实际标注为1000mm的尺寸进行测量。测得距离为2189mm,如图:

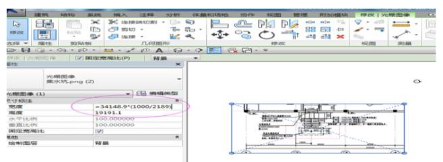

    3.调整图像比例,点击选中图片文件,在“属性”面板中,勾选“固定宽高比”按钮,然后将图像宽度乘以缩放比例【施工图实际尺寸大小(1000)/第二步中测量距离(2189)】。如图:

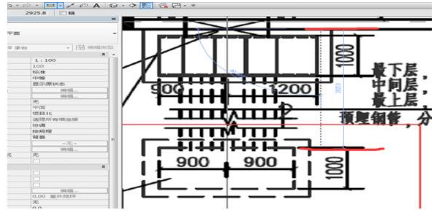

    4.在调整后的“图像文件”中测量接线井与建筑轴线距离。在注释栏中,点击“测量两个参照之间的距离”对电缆接线井与建筑轴线距离进行测量所得尺寸即为项目实际尺寸。如图:

    -END-
