前言
我们在使用Revit的时候会发现有一些图纸在不同的层会有不一样的标高，那么这个应该怎么实现呢？

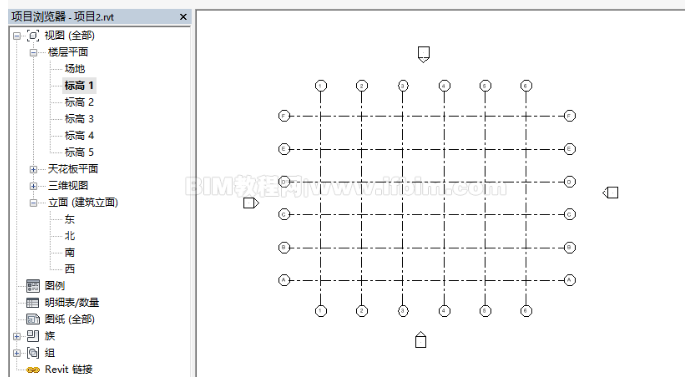

比如我们的设置是这样的:有楼层标高1到标高5，我们假设在1到3层的轴网显示一样，5层和6层的轴网显示一样。

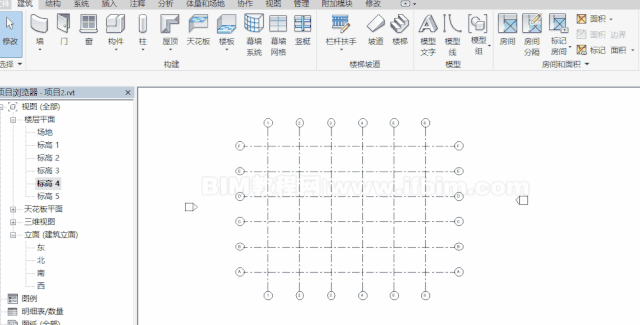

首先点开45层其中的某一层，将轴网切换至二维模式，就是将轴网中的3D切换成2D（将需要变化的轴线改变就行）。

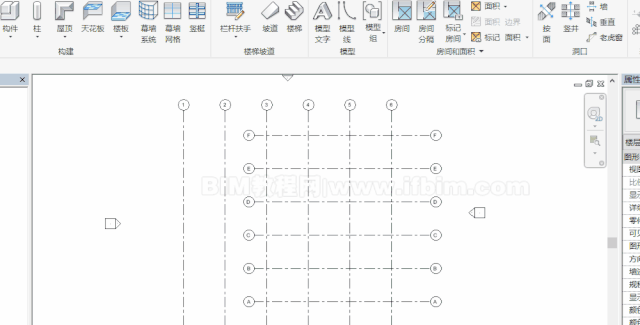

将轴网调成到自己想要的合适位置。

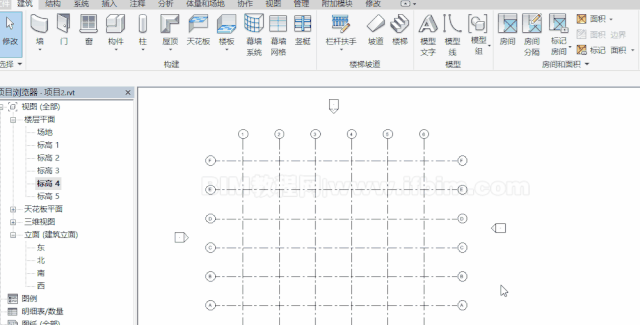

将修改后的族的影响范围调整一下（我们的目的是4层和5层的轴网和其他不同，所以在4层调整后影响范围中要设置一下5层）

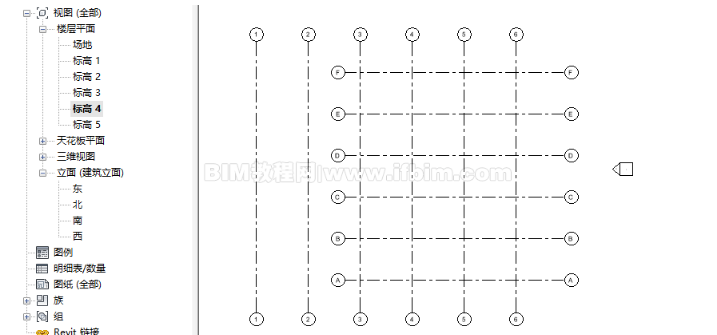

这样设置完123层的轴网和45层的轴网就已经不同了。
