revit删除重复图元怎么做?Revit中批量删除重复图元的方法教程

在一般的住宅高层建筑中,标准层的楼层占了很大一部分。我们在绘制的时候只需要绘制好标准层的一层,然后按标高往其他楼层复制图元就好了。但是有时候一些疏忽会造成图元重复复制了,我们应该怎么办呢?

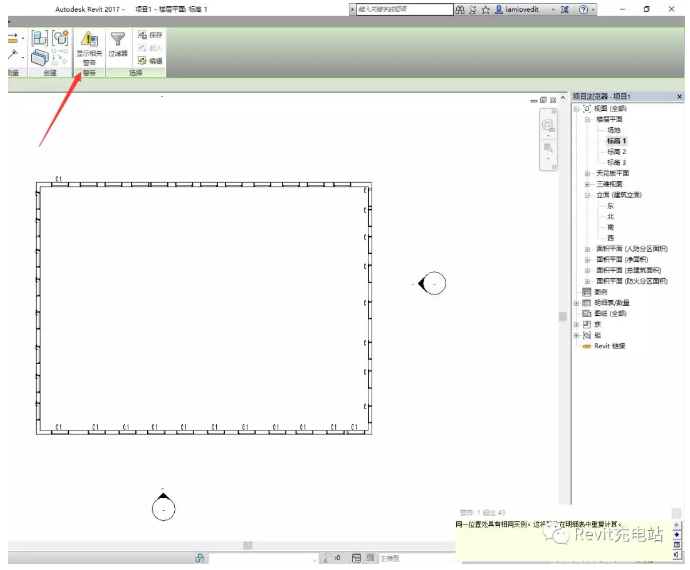

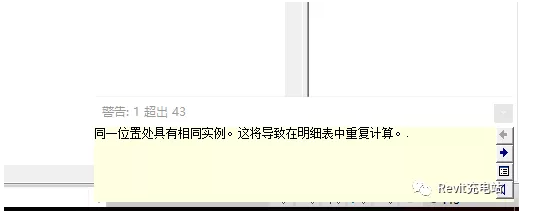

在复制图元出现重复的时候,右下角会有提示。

revit删除重复图元怎么做?Revit中批量删除重复图元的方法教程插图

    这时候我们有两个地方可以解决这个问题。

a.直接在这个提示框出现的时候,点击显示相关警告。

revit删除重复图元怎么做?Revit中批量删除重复图元的方法教程插图1

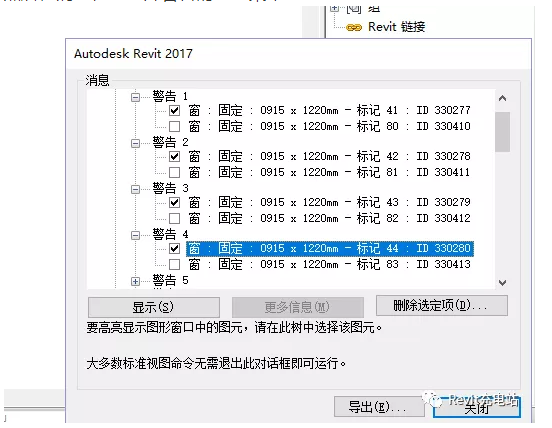

    然后在消息框内打开警告的折叠菜单

revit删除重复图元怎么做?Revit中批量删除重复图元的方法教程插图2

    勾选其中一个就好,然后点击删除选定项。

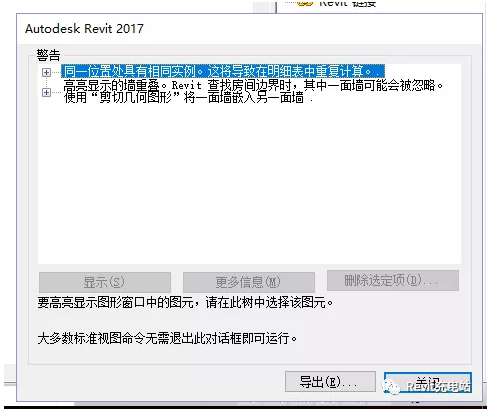

b如果在出现提示框的时候不小心点了关闭,我们在管理选项卡下找到警告,然后就会弹出

revit删除重复图元怎么做?Revit中批量删除重复图元的方法教程插图3

    操作步骤和方法a一样选中其中一个删除就搞定了。
