revit栏杆扶手设置教程：关于Revit栏杆扶手截断样式位置的设置

    来源丨益埃毕教育

    在建模过程中，栏杆扶手可以说是一个比较复杂的点，那么下面来详细讲解一下栏杆扶手所涉及到的知识点。

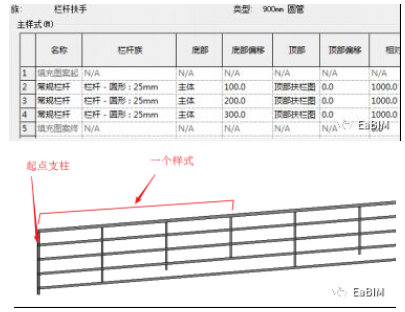

    1、栏杆扶手主样式：如图n个间距加n个栏杆为一个主样式。

    2、截断样式位置：在绘制路径时，分为多段绘制，线段端点处即为截断位置。

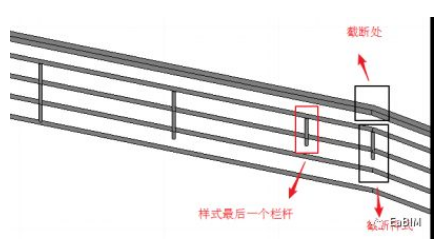

    3、选择“截断样式位置”，即线段末端处，生成截断样式，截断样式默认为样式中最后一个支柱样式，样式长度等于一个样式中栏杆间距之和，如下图的样式，样式长度=1000+1000+1000=3000。

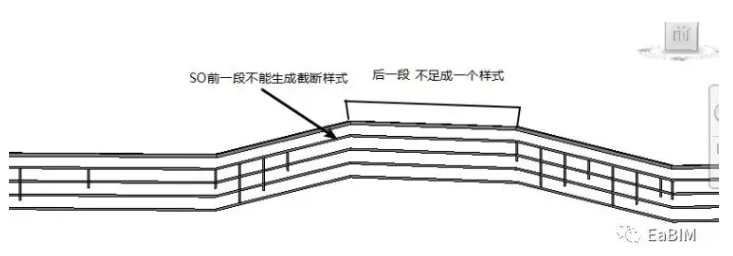

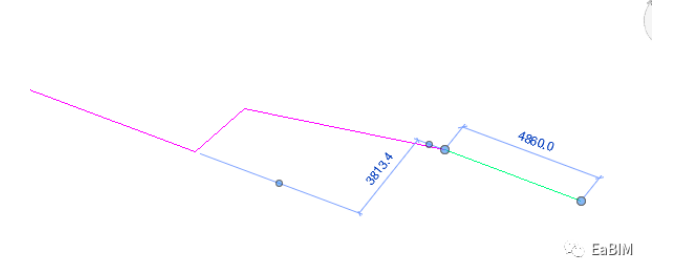

    4、生成截断样式有一个条件是，下一段栏杆足够生成＞1个样式，才能在末端生成截断样式。

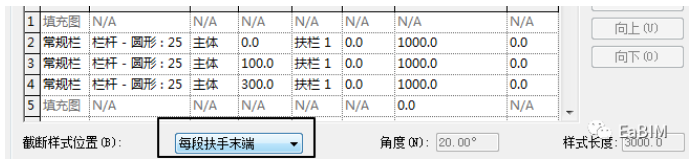

    5、截断样式位置：角度大于

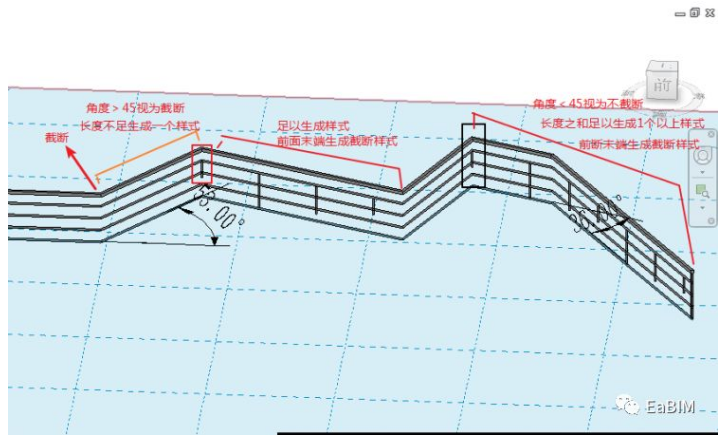

    例如：角度大于45°，连续线段被视为截断，截断后的长度决定了能否生成一个以上的样式；当角度小于45°，被视为不截断，即两条线段的长度之和能否生成一个以上的样式。

    生成截断样式有一个条件是，下一段栏杆足够生成＞1个样式，才能才末端生成截断样式。

    既有样式，又有截断样式的条件：

    （1）视为截断的栏杆长度足够生成一个以上+后续栏杆（截断或不截断）长度足够生成一个以上的样式；

    （2）视为不截断的栏杆长度之和足够生成一个以上样式+后续栏杆（截断或不截断）长度足够生成一个以上的样式。
