revit不允许连接怎么办?关于Revit中快速解决Revit“管件”“弯头”连接出现灰显的情况

    来源丨益埃毕教育

    在绘制管道时,新手都会遇到在平面图(图1)中管件灰显的情况,但是三维里(图2)却能够完整的显示和选中管件的问题,下面就来说说怎么解决这个问题。

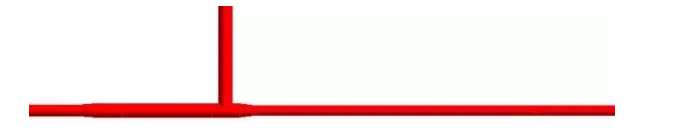

    平面显示:见图1

revit不允许连接怎么办?关于Revit中快速解决Revit“管件”“弯头”连接出现灰显的情况插图

    图1

    三维显示:见图2

revit不允许连接怎么办?关于Revit中快速解决Revit“管件”“弯头”连接出现灰显的情况插图1

    图2

    其实这也是跟我们的视图范围有关的,我们需要调整视图范围里的剖切面偏移量,偏移量设置要大于或者等于管道的偏移量(图3),就ok了(图4)。

revit不允许连接怎么办?关于Revit中快速解决Revit“管件”“弯头”连接出现灰显的情况插图2

    图3

revit不允许连接怎么办?关于Revit中快速解决Revit“管件”“弯头”连接出现灰显的情况插图3

    图4

    -END-
