revit怎么加散水？如何在Revit模型中添加墙脚散水

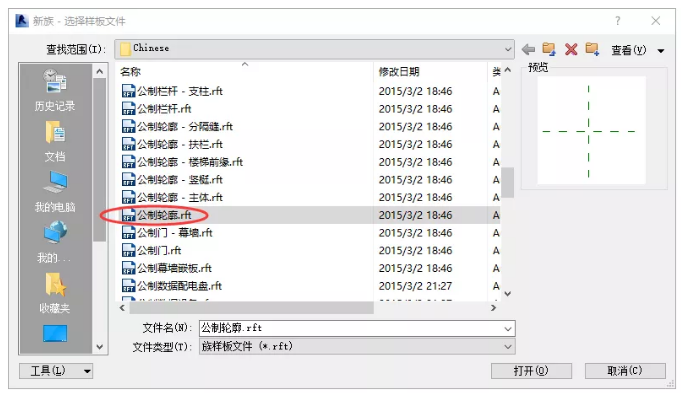

    1、新建——族——公制轮廓

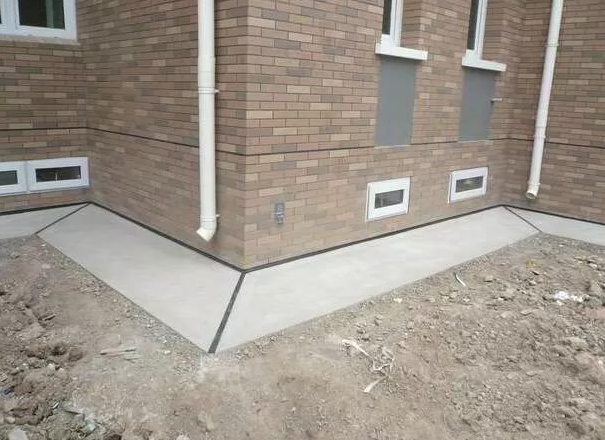

    2、画一个坡度轮廓。散水用以排除雨水，保护墙基免受雨水侵蚀宽度一般为600mm～1000mm，散水的坡度为3%～5%左右，散水外缘高出室外地坪30mm～50mm。（可用此方法制作墙饰条，把三角形改成正方形）

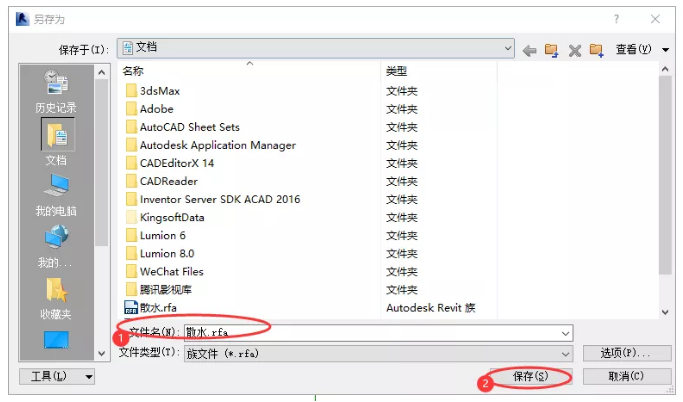

    3、保存：命名并保存族文件

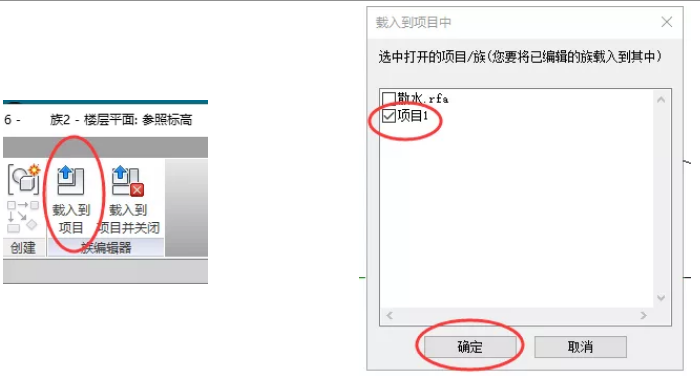

    4、载入到项目：选中想要载入到的项目

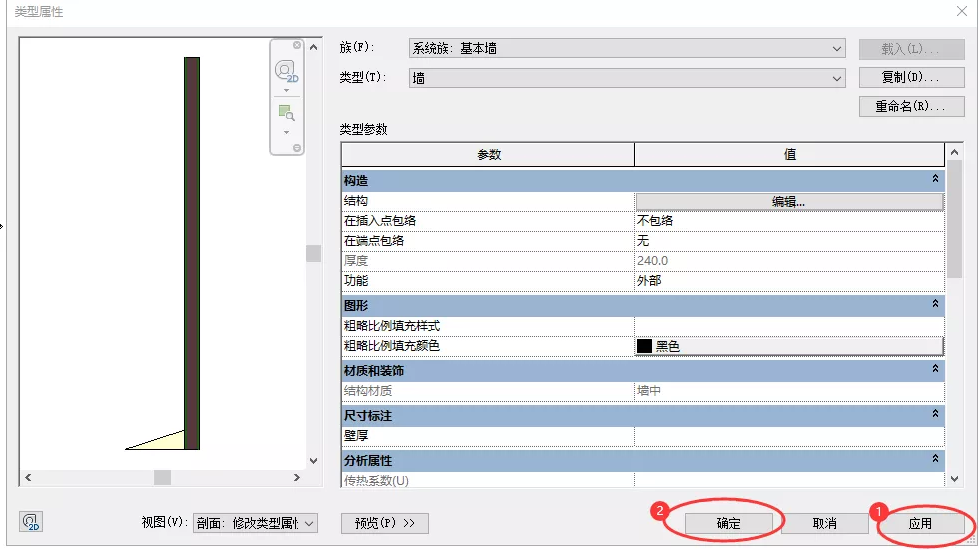

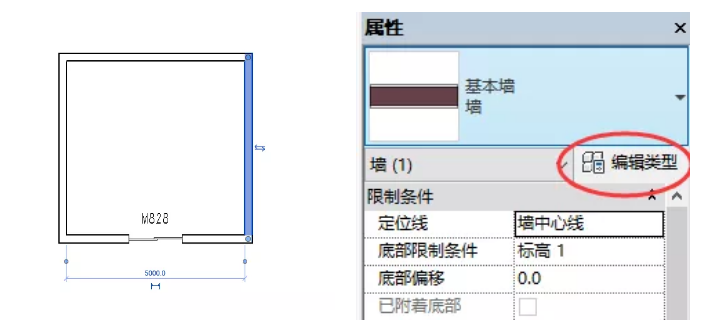

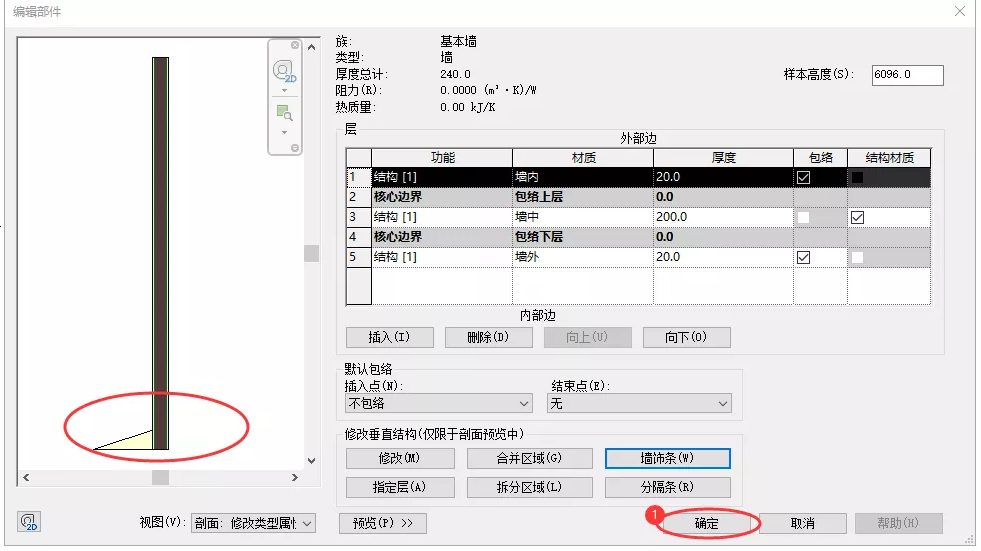

    5、选择墙体（通常选择1F的外墙）——编辑类型——编辑——预览、剖面：修改类型属性——墙饰条

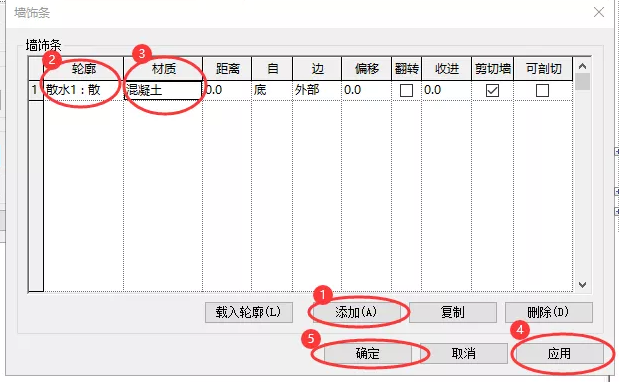

    6、添加——轮廓：选择已经做好的族文件——选择材质：通常是混凝土、水泥砂浆、卵石、块石等——应用——确定。（制作墙饰条时，将底改成顶）

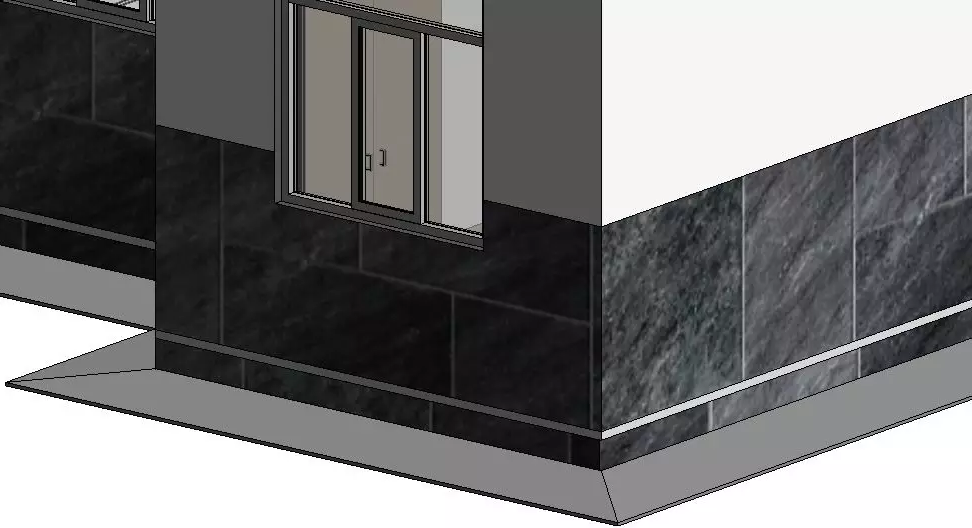

    最终成果

    最后散水就完成了，

    你学会了吗？
