revit幕墙网格怎么用？在Revit中如何绘制幕墙网格？

    问题

    在Revit中如何绘制幕墙网格？

    合理答案

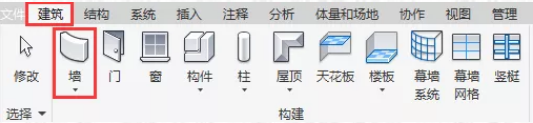

    （1）点击“建筑”选项下的“墙”命令；

    图1-1

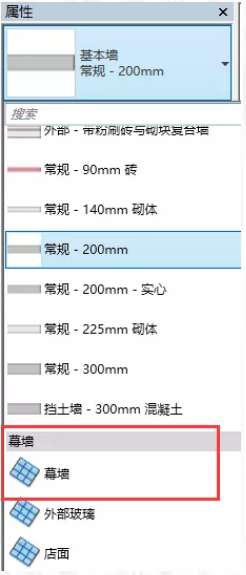

    （2）在属性下拉列表中选择幕墙中的“幕墙”；

    图1-2

    （3）在项目浏览器中找到楼层平面中的“标高1”双击进入；

    图1-3

    （4）绘制一道幕墙，然后选择项目浏览器中立面下的“北”立面，双击进入；

    图1-4

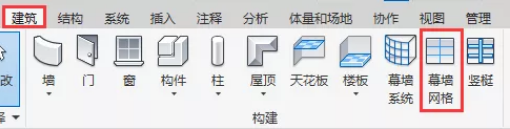

    （5）选择“建筑”选项下的“幕墙网格”；

    图1-5

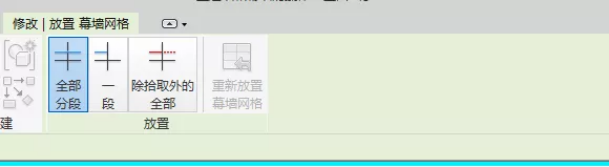

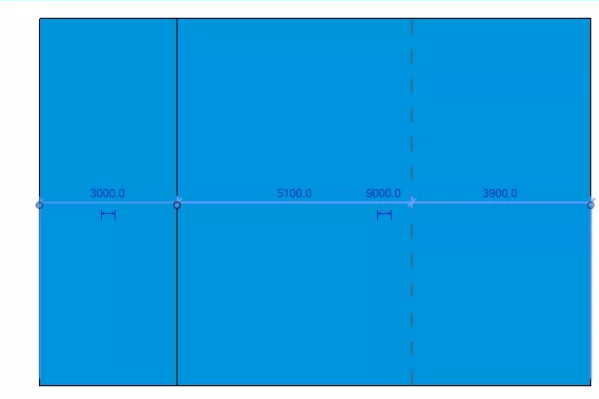

    （6）在“修改|放置幕墙网格”上下文选项卡中，选择“全部分段”可进行通长的幕墙网格放置；

    图1-6

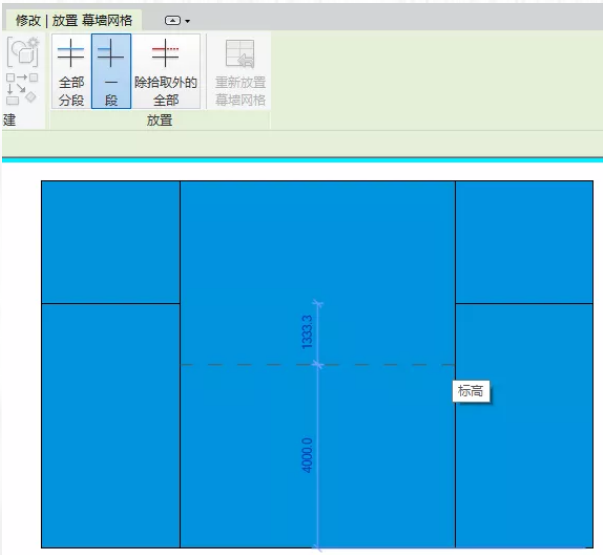

    （7）选择“一段”可进行两个幕墙网格之间单独段的幕墙网格放置；

    图1-7

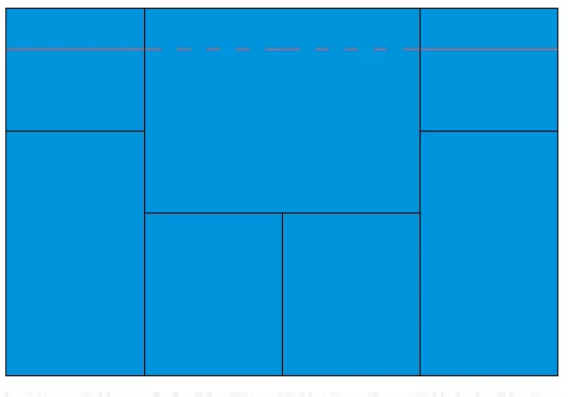

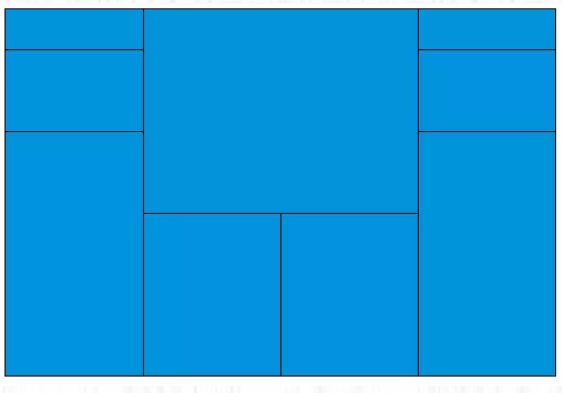

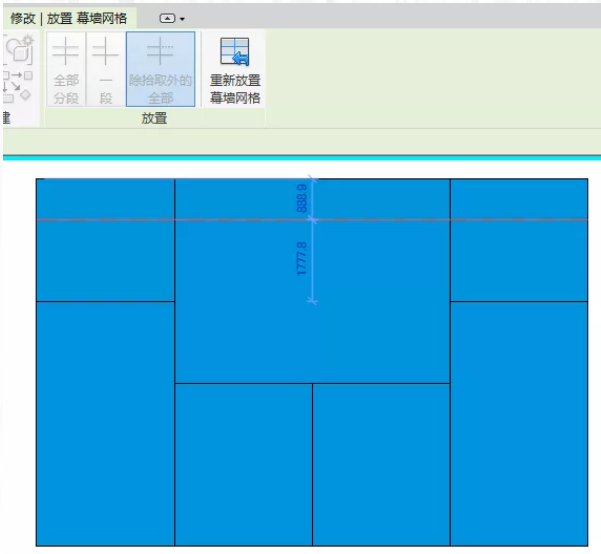

    （8）选择“除拾取外的全部”进行放置，放置方法为：先放置一条通长的网格线（为红色）；单击选择不需要放置的网格线分段（单击后为红色虚线）；按键盘上的“ESC”键完成编辑。

    图1-8

    图1-9

    图1-10
