想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。
拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之结构柱中异形柱的创建。
Ｒｅｖｉｔ提供两种柱，即结构柱和建筑柱。建筑柱适用于墙垛、装饰柱等，非承重构件。在框架结构模型中，结构柱是用来支撑上部结构并将荷载传至基础的竖向构件。
在本案例中用到的结构柱为异形柱，并非常见的矩形柱、圆形柱等。所以需要先创建对应的异形柱族，然后放置这些结构柱。
异形柱族的创建

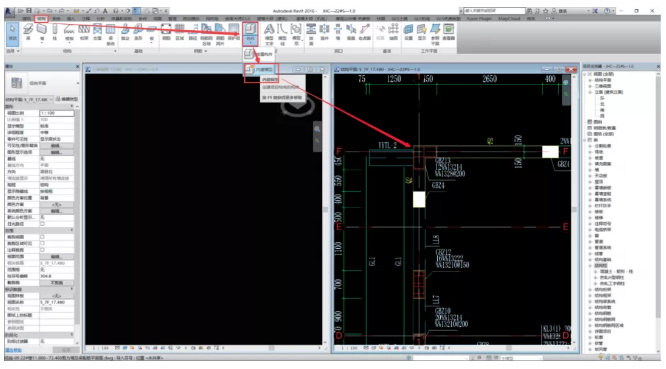

１)此处以内建族方法创建异形族构件，如图1及图2所示，点击“结构→构件→内建模型”，在弹出的“族类别与族参数”对话框中选择“结构柱”，单击“确定”按钮，为族指定为“结构柱”的族类别。
（1）内建族命令

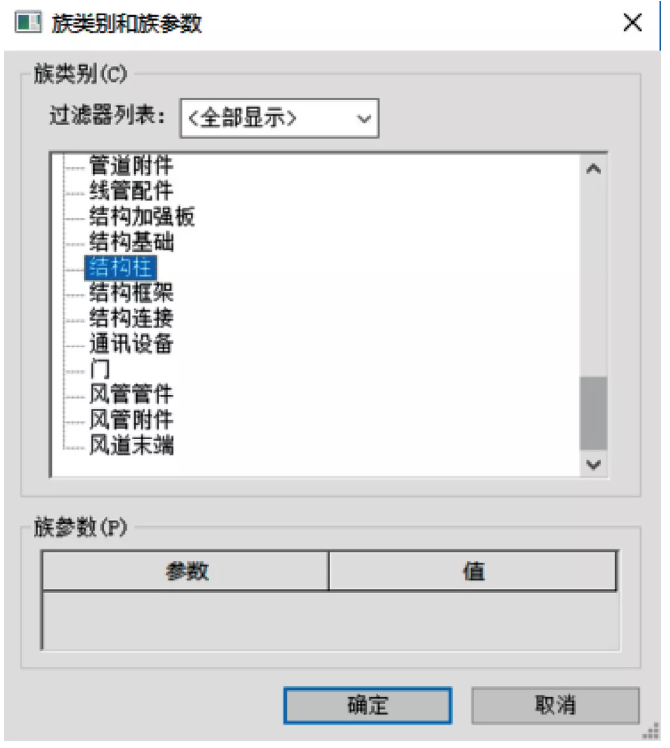

（2）内建族指定族类别

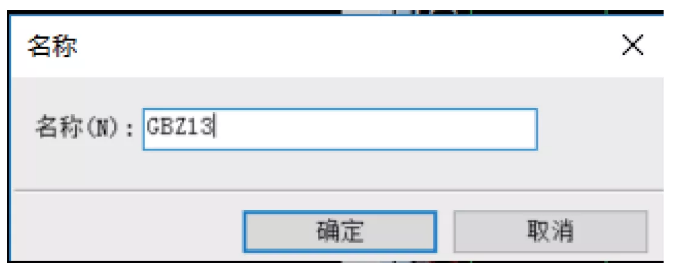

２)输入此内建族的名称“ＧＢＺ１３”，单击“确定”按钮，如图３所示。
（3）命名族名称
３)使用拉伸命令，绘制此结构柱的轮廓形成闭合图形，因“６Ｆ”(六层)与“７Ｆ”(七层)标高差异为“２８００”，所以将此内建族的拉伸终点设为“２８００”，如图4及图5所示
（4）设定拉伸起终点高度
（5）拉伸命令创建模型
４)为此结构柱赋予材质:如图6所示，点击属性栏“材质”右侧“按类别”，在弹出的“材质浏览器”对话框中选择“混凝土，现场浇注－Ｃ５０”，单击“确定”按钮。然后单击顶部绿色按钮?→“完成编辑模式”，如图7所示，最后点击“在位编辑器→完成模型”，即完成内建族结构柱的模型创建。
（6）赋予构件材质
（7）完成内建族编辑模式
按步骤(１)所述方法将本层结构异形柱全部创建完毕
本层结构异形柱创建完毕
