橄榄山作为一款Revit平台应用广泛的插件，相信大家都很熟悉，不过很多人会忽视了快图模块下“明细表工具”中的“加公式”命令。橄榄山的帮助文档也没有介绍这个命令。其实这个命令非常有用，可以实现很多Revit本身实现不了的功能。
一、出图现状：
出管道施工图时，很多时候要标注管道的“底标高”，而不是中心标高，例如底部对齐（即底平）的管道，需要做综合管架的多根管道。然而在Revit中用“标记族”无法自动提取并标注“管道底标高”，这个难题一直困扰着设计师和工程师？甚至为了标注管道底标高，不得不将Revit图纸导出成dwg格式，然后在AutoCAD中手动标注。
二、问题：
有没有办法在Revit中用“标记族”自动提取并标注“管道底标高”（或顶标高）（如图1所示）
我曾就这个问题咨询过欧特克技术支持和国内做Revit二次开发的软件商（如鸿业、理正），目前都无法解决。
（图1：自动标注管道底标高的示例）
三、解决方法
共享参数+橄榄山“加公式”命令+管道标记族（详细操作步骤见第五节）。
（图2：自动提取和标注管道底标高的主要步骤）
四、原因探寻：
不借助第三方插件，Revit为什么无法自动提取和标注“管道底标高”呢？
1、管道属性中只有“中心标高”（即参数“偏移量”、“开始偏移量”和“端点偏移量”），不像风管和桥架，有参数“底部高程”和“顶部高程”。
（图3：管道没有参数“底部高程”和“顶部高程”，风管有）
2、管道标记族的标签中也没有字段“底部高程”和“底部高程”可以选择（风管和桥架就有），因此无法提取和标注管道底标高（或顶标高）。如果“标签”中也能像“明细表”一样，添加“计算值”（开始偏移量减去外径的一半就是管底标高），那也能解决问题，但是Revit目前无此功能。

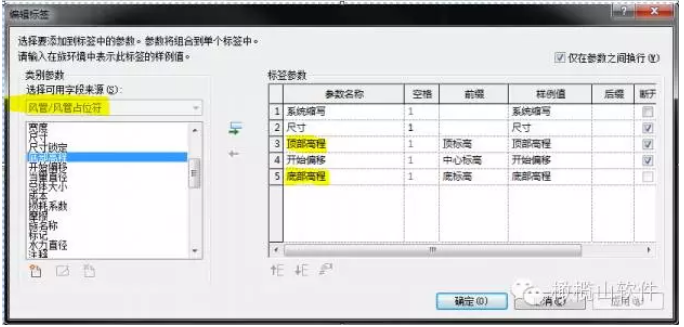

（图4：管道标签中没有字段“底部高程”和“顶部高程”，风管有）
3、虽然在明细表中可以用“计算值”，通过“反转立面”添加“管底标高”，然而无法用标记族提取。
（图5：明细表中用“计算值”添加管底标高）
4、有人会说，用“高程点”可以自动标注管道“底标高”和“顶标高”。但是高程点是系统族，无法修改格式，不符合制图标准，而且管道标注一般要包括：系统缩写、公称直径（或外径+壁厚）、中心标高（或底标高），用高程点标注，就得分成两个标注，而不是一个综合标注。

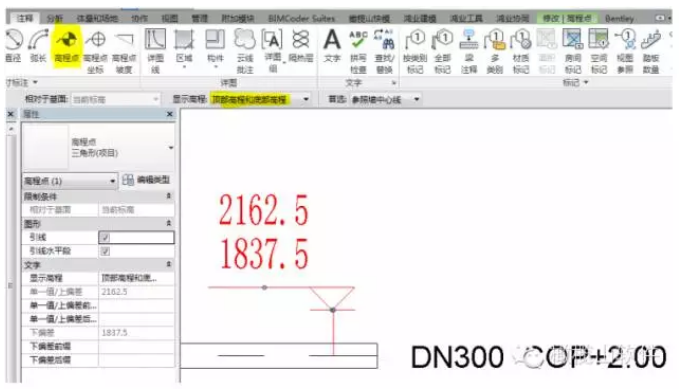

（图6：用高程点标注的“底标高”和“顶标高”）
5、当然你可以像AutoCAD中一样，用“文字”手动标注管道（底标高的数值是手工输入的），但是工作量太大，而且不符合BIM的要求，标注不能随模型变化而自动更新。一旦模型有变化，手动修改不仅工作量巨大，而且容易弄错或遗漏。

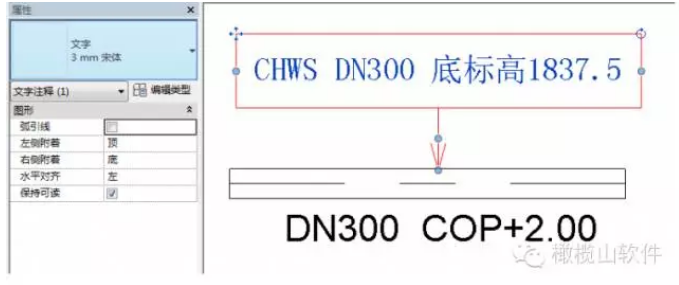

（图7：用文字标注管道）
（图8：文字标注不会随模型修改而自动更新）
6、橄榄山的“加公式”功能正好能解决这个问题，它能通过计算公式给“共享参数”添加“计算值”，而且可以在公式中添加明细表中没有的字段（例如“偏移量”）。
五、自动提取和标注管道底标高的详细操作步骤
1、创建共享参数“管底标高”（如果需要标注顶标高，还可以创建“管顶标高”）。
注意：“参数类型”必须选“文字”。

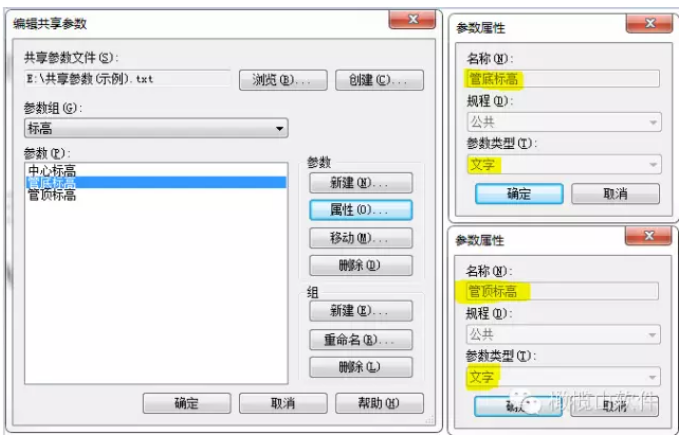

（图9：新建共享参数）
2、通过“项目参数”将共享参数“管底标高”添加到“管道”。添加之后，在“管道属性”中会出现共享参数“管底标高”，只不过还没有数值。
注意：一定要选“实例”，不能选“类型”。
（图10：给管道添加共享参数，要选“实例”）
（图11：在“管道属性”中会出现共享参数“管底标高”）;
3、创建管道明细表，并在字段中添加共享参数“管底标高”。

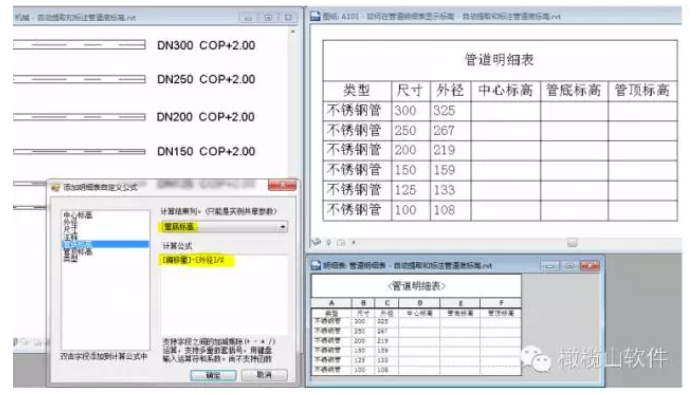

（图12：创建管道明细表）
4、用橄榄山给共享参数“管底标高”（中心标高、管顶标高）添加计算值。
重要说明：公式中要添加参数“偏移量”（或开始偏移量），但“偏移量”是无法添加到明细表字段中的，因此不能用“双击”的方法添加到公式中，只能手动输入，要记得加中括号[]。

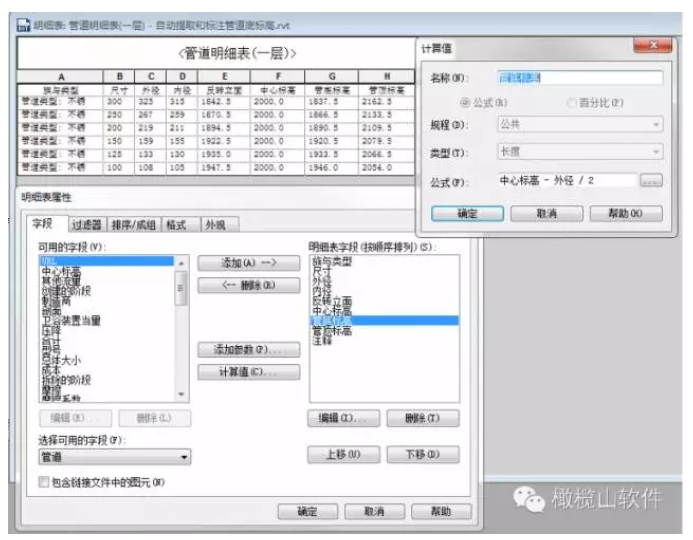

（图13：给共享参数“管底标高”添加计算值）

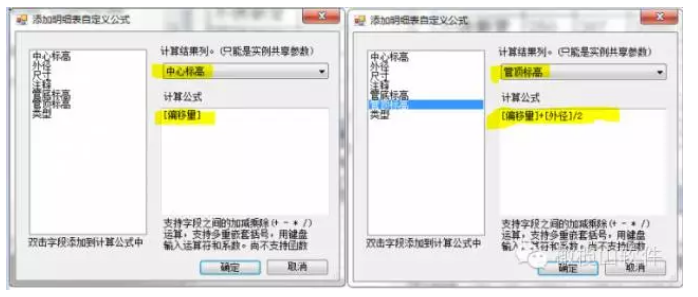

（图14：给共享参数中心标高和管顶标高添加计算值）
（图15：添加计算值后，明细表和属性中都有数值了）
5、创建“管道标记族”，在标签的字段中添加创建好的共享参数“管底标高”及其它参数。

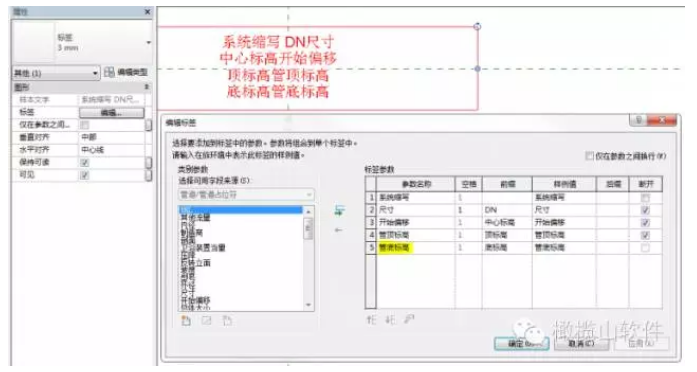

（图16：创建“管道标记族”）
6、将“管道标记族载”入项目，并标记管道。可以看出标注中管道标高同“属性”中一致，同“高程点”标注的标高也是一样的。

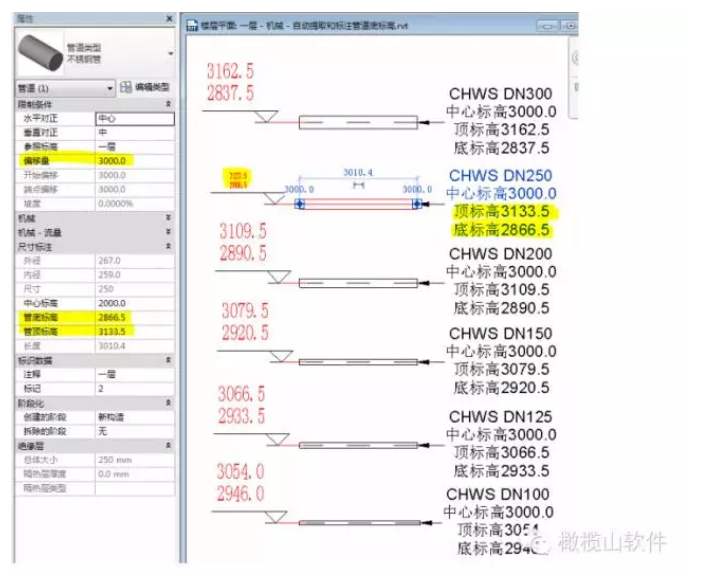

（图17：标记族自动提取并标注管道底标高）
（说明：图17中标记族的“中心标高”提取的是“偏移量”，不是共享参数“中心标高”。）
六、更新管道底标高（顶标高）
1、目前橄榄山的“加公式”功能还不能自动更新“计算值”，需要手动更新。
2、当管道尺寸和标高修改了，或者创建了新的管道，记得要在管道明细表中，重新使用橄榄山的“加公式”来计算管道标高。
3、其实操作很简单，重新计算（用时大约1分钟）之后，明细表会自动更新，管道属性会自动更新，标注也会自动更新，都不要手动调整了。
4、示例：将管道偏移量由“2000”改成“3000”，看看“管底标高和管顶标高”是否会变？
可以看出，偏移量修改成3000之后，“底标高和顶标高”都没有变（中心标高提取的是偏移量，因此变了）。
（图18：偏移量修改之前）
（图19：偏移量修改成3000之后，高程点更新了，“标注”中底标高和顶标高没变）
（图20：用橄榄山重新计算“管底标高”和“管顶标高”）
（图21：重新计算之后，标注和属性中“管底标高”和“管顶标高”都更新了，同高程点一样了）
