Revit标注教程：Revit中如何做标注引线族

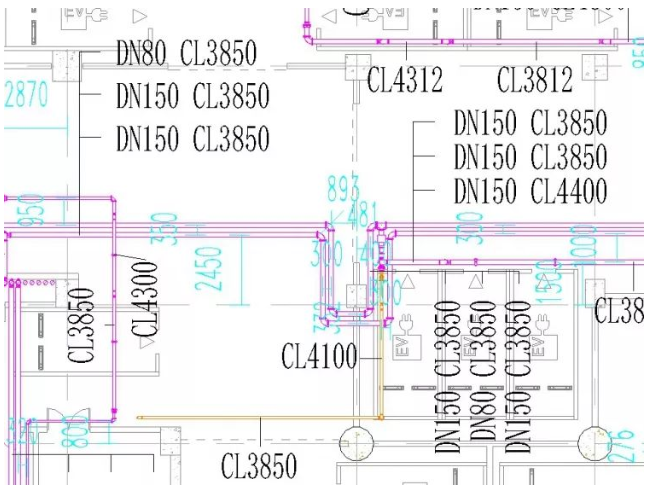

    在Revit中出图时，需要对模型进行标注，为了清晰美观，通常用如图所示方法进项标注，需要用标注线进行绘制，比较繁琐，那么接下来讲解一种快速简便的方法。

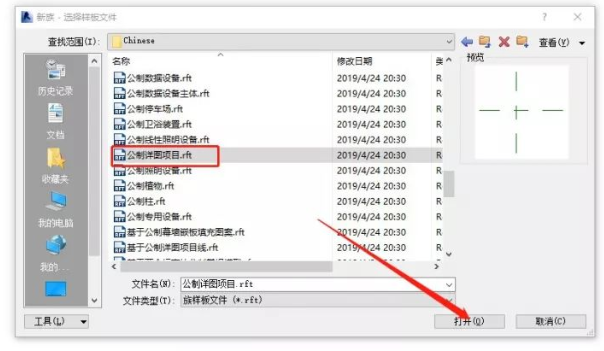

    1、新建族，找到“公制详图项目”样板打开，如图所示。

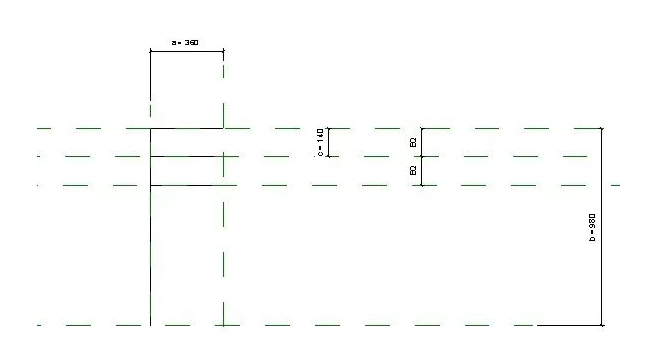

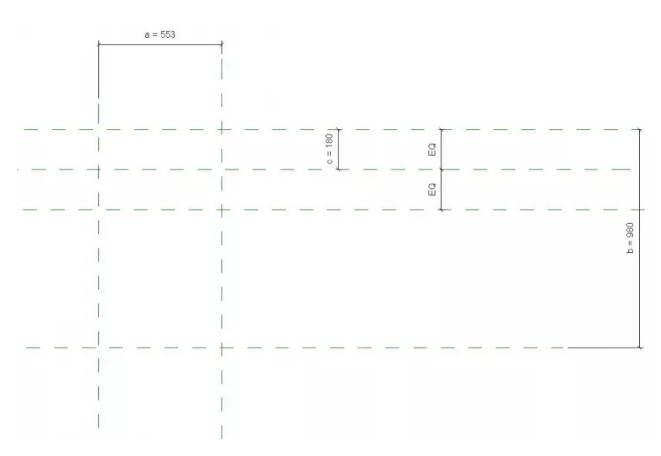

    2、绘制参照平面并添加实例参数a、b、c，如图所示。

    3、用创建工具栏中的直线绘制，如图所示，保存并载入项目中，进行使用了。

    同以上步骤，根据模型需求，通过控制参数来创建不同引线。

    意义：在出图过程中需要标注并且添加合适的引线，不同的项目出图要求不同。那么同样可以通过创建族，添加参数的方式来控制引线的间距，来适应不同的项目要求。
