revit球形体量教程:REVIT中碗形体量的生成

image_print阅读模式

    文章来源:

    【柏慕联创BIM技术服务,文/胡林】

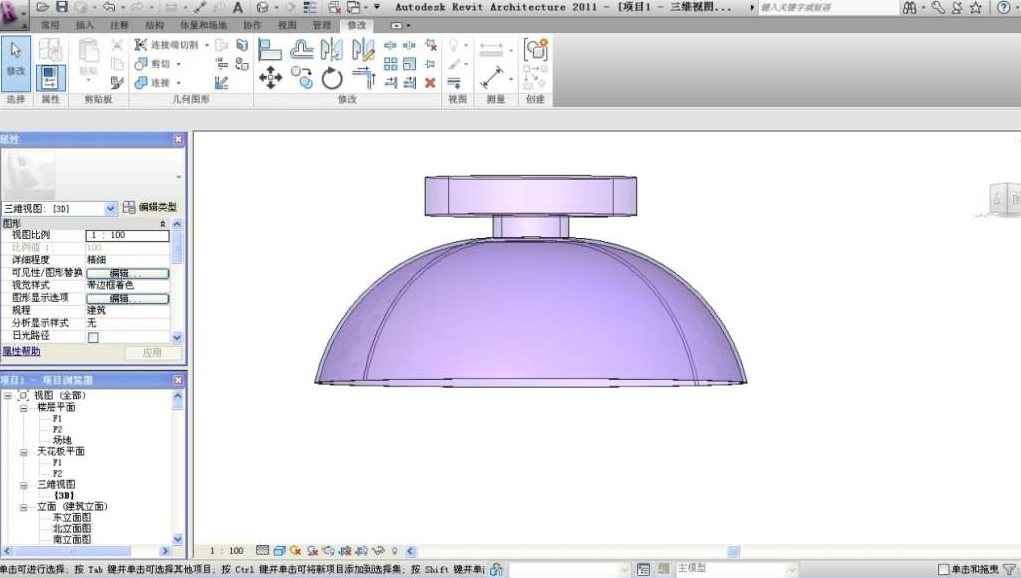

    问题:在revit2010及以上版本中所有体量生成方式都简化成了创建实心、空心形状,那么究竟如何才能生成如(图-1)所示的碗形体量呢?

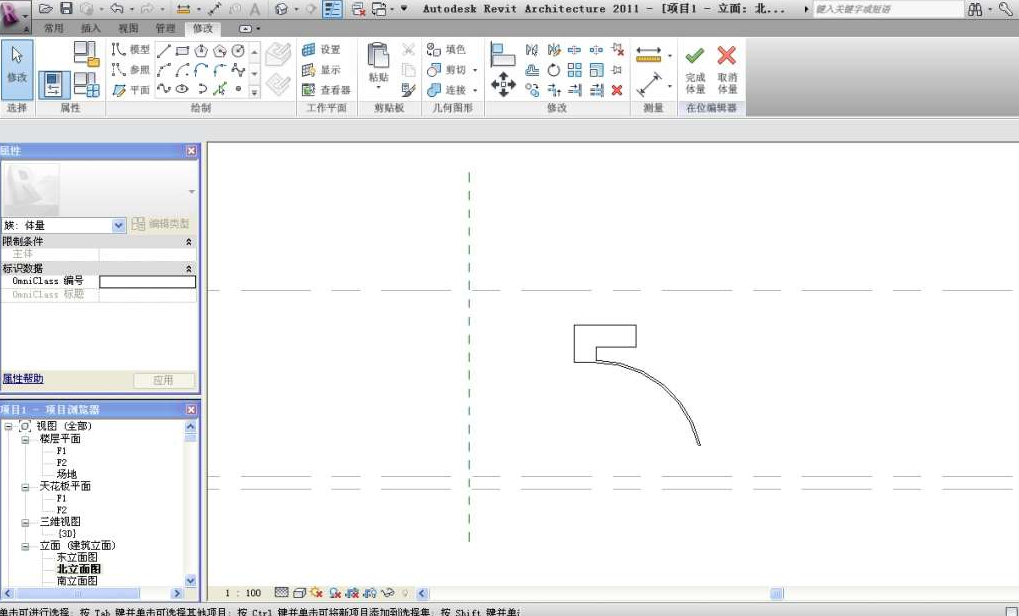

    通过绘制参照平面进入里面中绘制如(图-2)所示的形状。

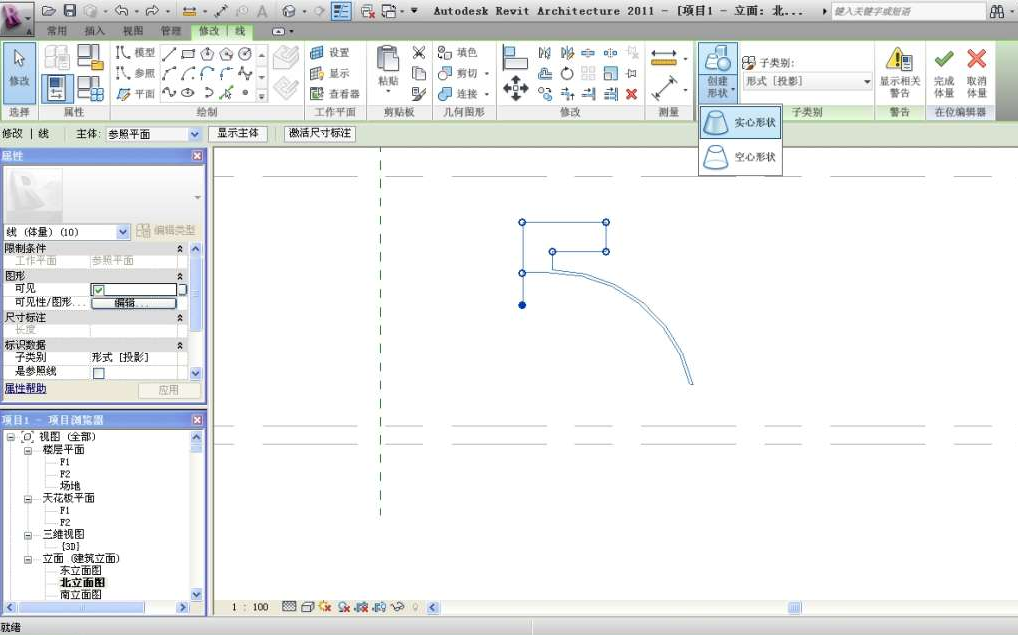

    在远离形状的位置绘制一根垂直于标高的竖线,然后框选所绘制的图形,点击创建形状中的实心形状,即可生成如(图-1)所示的碗形体量。此处要注意的就是旋转轴的绘制一定要与已有图形脱离这样才能保证生成质量和效果。
