revit编辑顶点是什么？关于Revit常规模型族的融合中“编辑顶点”的使用

    1.创建完成融合之后，选中形状，单击“模式”面板上的“编辑顶部”或“编辑底部”。继续单击“模式”面板上的“编辑顶点”，进入“编辑顶点”选项卡。

    2.带有蓝色开放式远点控制柄是一个添加和删除连接的切换开关。

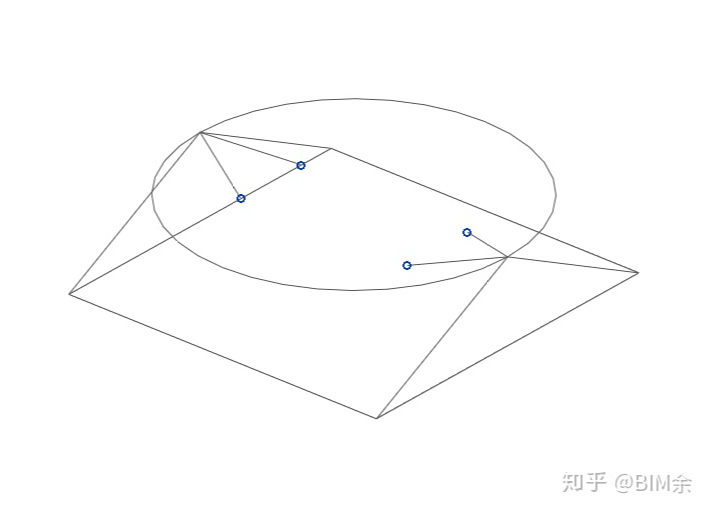

    3.单击即可进行切换。编辑顶点连接，可以控制融合体中的扭曲量，要在另一个融合草图上显示顶点，需单击当前未选择的底部空间或者顶部控件。

    4.单击某个蓝色开放式远点控制柄，该线变为一条连接实线。一个填充的蓝色控制柄会显示在连接线上。单击实心体控制柄以删除连接，则该线将恢复为带有蓝色开放式圆点控制柄的虚线。当单击控制柄时，可能有一些边缘会消失，并会出现另外一些边缘。在“顶点连接”面板上，单击“向右扭曲”或“向左扭曲”，可以顺时针方向或逆时针方向扭曲选定的融合便捷。单击“重设”可恢复顶点到原始状态。
