Revit中如何快速创建弯曲轴网？

Revit中如何创建弯曲轴网。生活中，有很多圆筒样式的建筑，他们的外壁是弯曲的。所以，当我们用Revit创建这类模型时，轴网就要画弯曲的，那么，Revit中如何画弯曲的轴网呢？下面请看步骤。

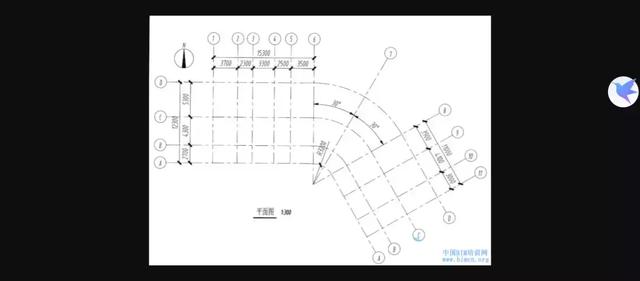

 例如如下轴网，应如何绘制？

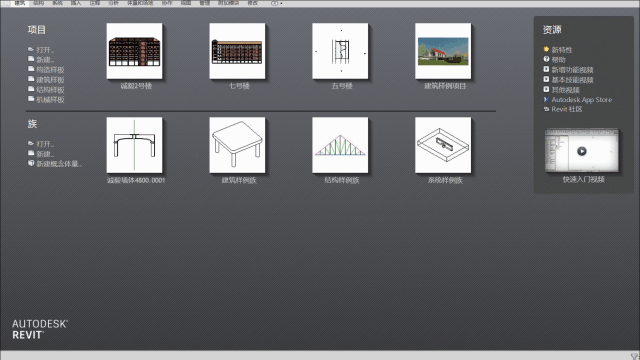

打开【Revit2016】，新建项目选取建筑样板，如下图：

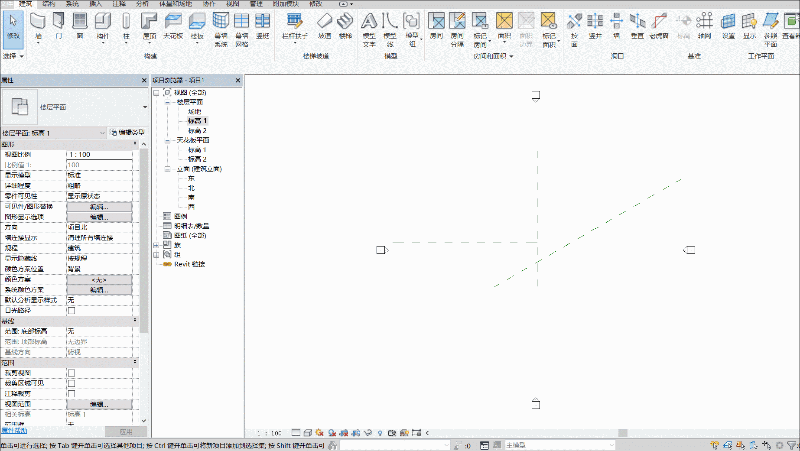

点开标高1进行绘制，用参照平面进行辅助定位中间的角度，再定位左侧平行轴网的位置。如下图：

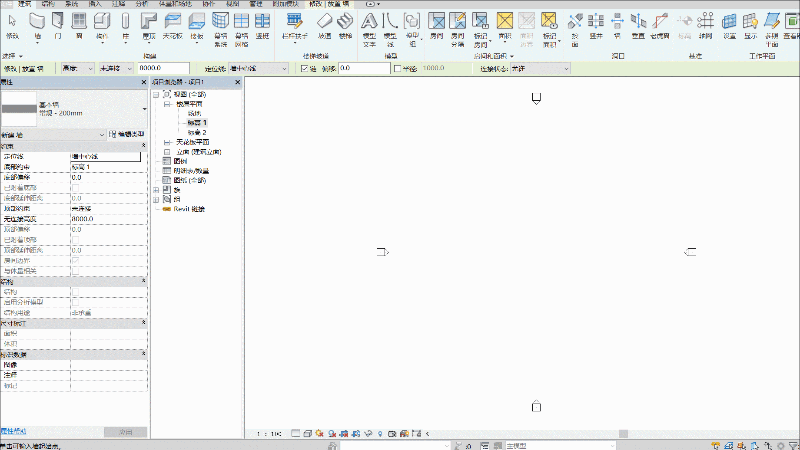

确定好位置后，点击“多段”工具进行绘制，如下图：

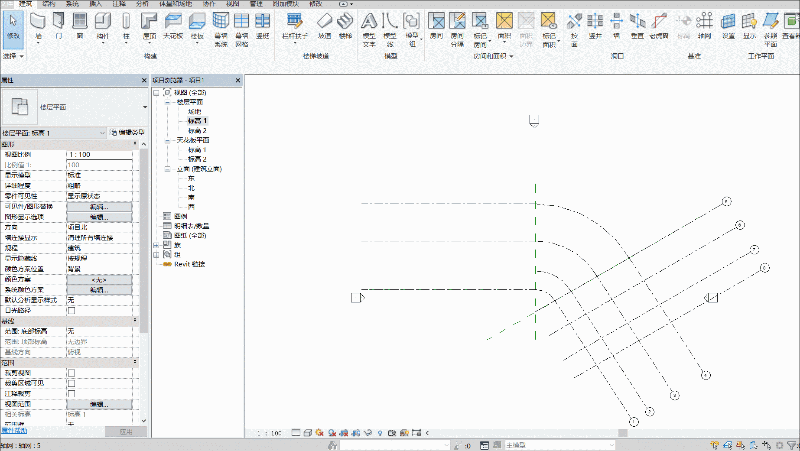

利用拾取线功能完成横向轴网的绘制，如下图：

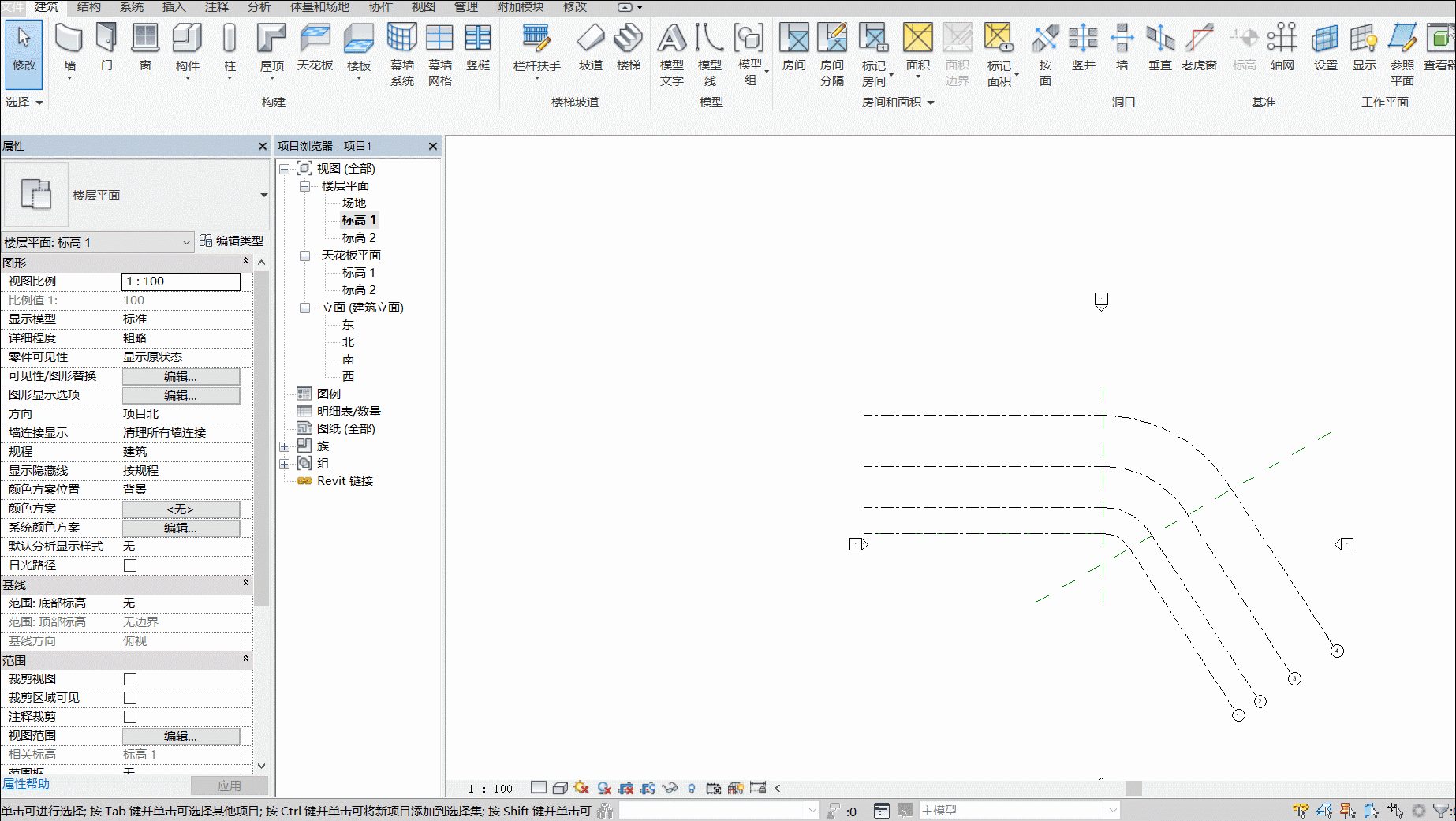

沿着右方斜着的辅助线绘制右半部分轴网，后用拾取线功能完成右半部分总体绘制，如下图：

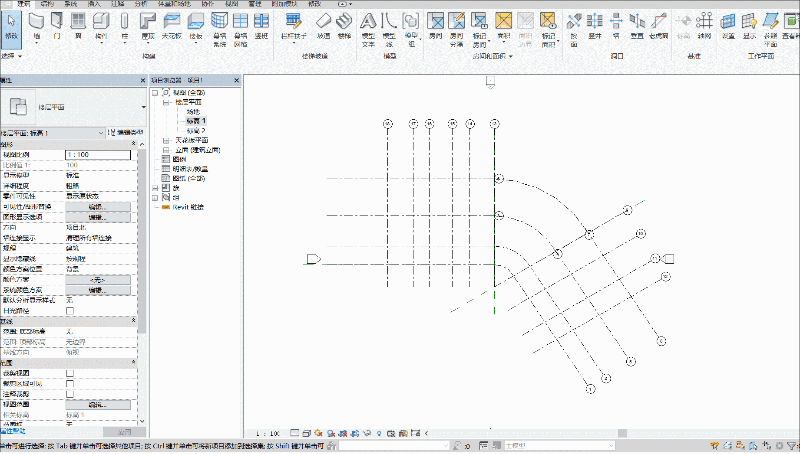

左半部分以同样的方法进行绘制，如下图：

绘制弯曲中间的标高，后简单修饰一下轴网即可，如下图
