Revit剖面视图中无法标注风管/桥架外框尺寸的方法

image_print阅读模式

    ——在剖面视图中对水管(风管)进行尺寸标注时,通常情况下只能标记到管道的中心线位置,无法标注到管道边界,因此带来了诸多不便。

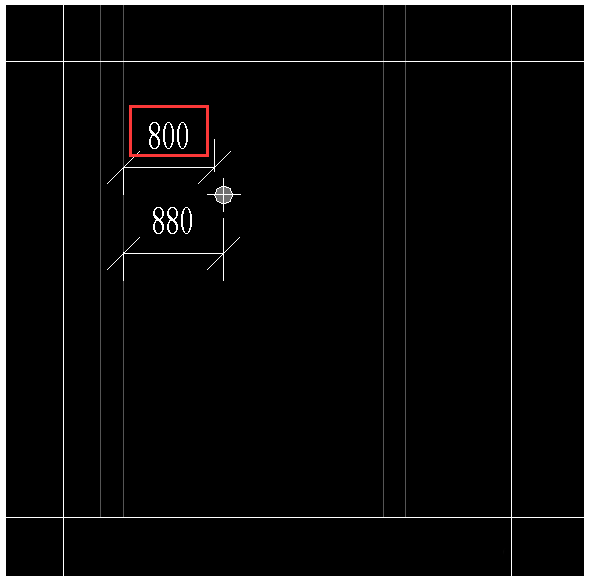

    ——但在经过“可进行/图形”中的“升降”命令调节后,可达到如下图所示结果,直接标注到管道边界。

    详细步骤及分析如下:

    1.在机电样板中绘制一根管道

    2.在平面视图中绘制剖面,并进入到剖面视图

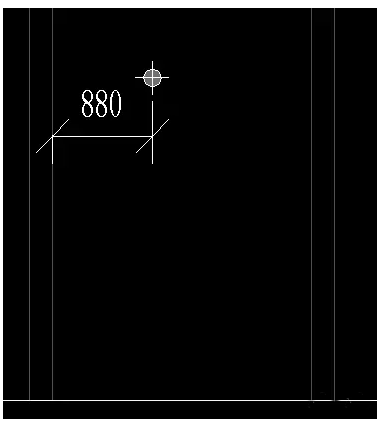

    3.在剖面视图中进行尺寸标注(发现只能拾取到管道的中心线)

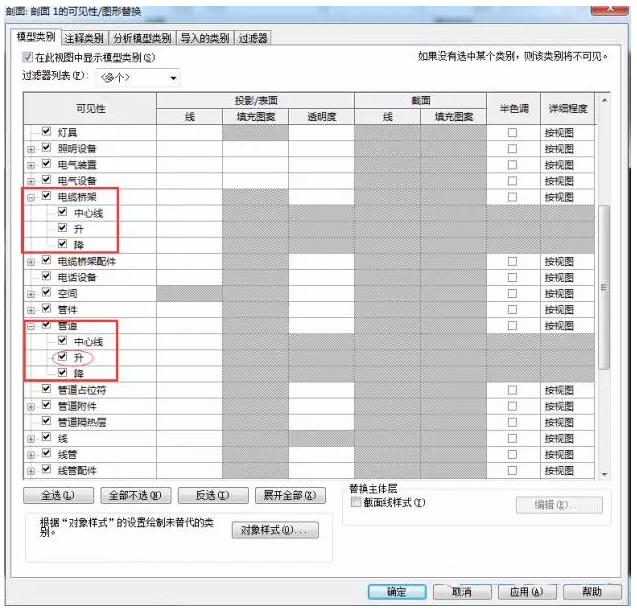

    4.打开“可进行/图形”对话框,发现管道(电缆桥架)中的“升、降”命令均处于使用状态

    5.将管道命令下的“升”命令,取消勾选使用

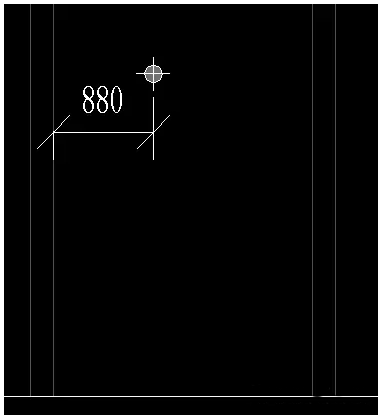

    6.回到剖面视图,再次使用Tab键选择拾取标注位置,可以发现此时,可对管道的边界进行标注

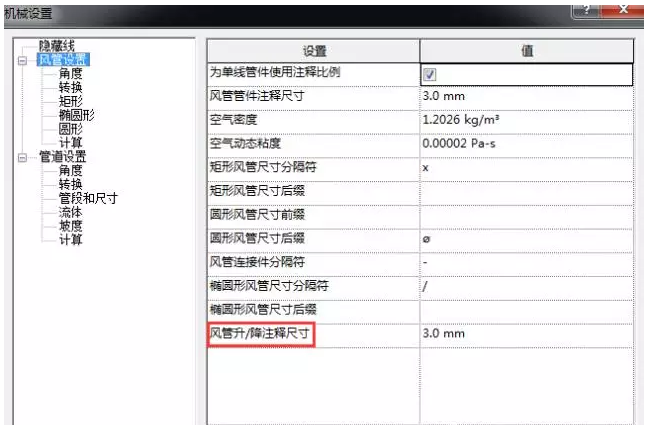

    关于“机械设置”下的“管件注释尺寸”与“管线升/降注释尺寸”命令意义如下:

    管件注释尺寸:指定在单线视图中绘制的管件和附件的打印尺寸。无论图纸比例为多少,该尺寸始终保持不变。

    管线升/降注释尺寸:指定在单线视图中绘制的升/降注释的打印尺寸。无论图纸比例为多少,该尺寸始终保持不变。
