revit不同视图怎么复制？Revit中的视图复制

    在Revit中建模时，随着模型精度的提高，我们在绘制模型或者模型交付的时候，都希望有相对应专业的平面视图，这样方便后期的模型核查及成品展示。这时，需要在原始的平面视图中复制相对应的视图。

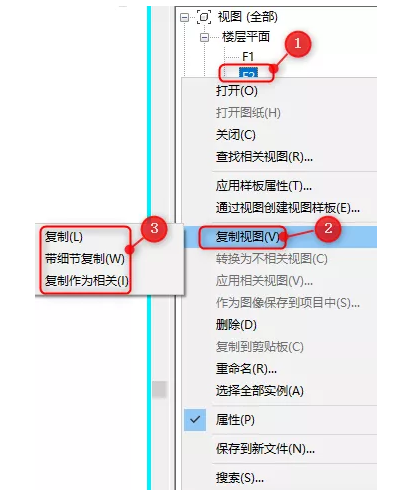

    在项目浏览器中，找到对应楼层平面视图，右击，弹出对话框，如图1所示：

    图1

    ①：选择楼层，右击；

    ②：选择复制视图；

    ③：复制视图的方法。

    这三种复制视图的方法有什么不同呢？让我们来了解以下。

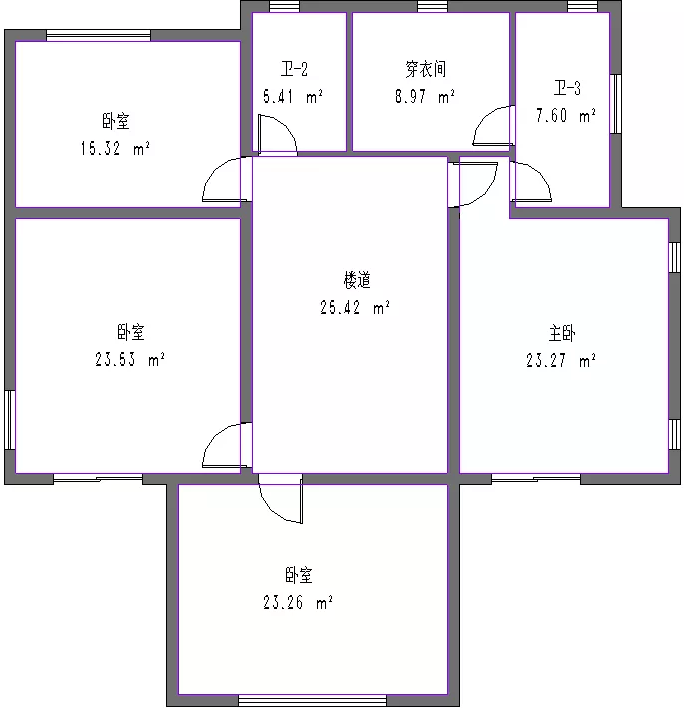

    为了更加直观的进行对比，我们创建房间，并添加标记，如图2所示：

    图2

    1.选择2F并右击，选择“复制”，复制一个“2F副本”的视图。复制完成后，我们发现，复制出的这个视图与原视图，除了房间标记没有，剩下的全部都一致。如图3所示：

    图3

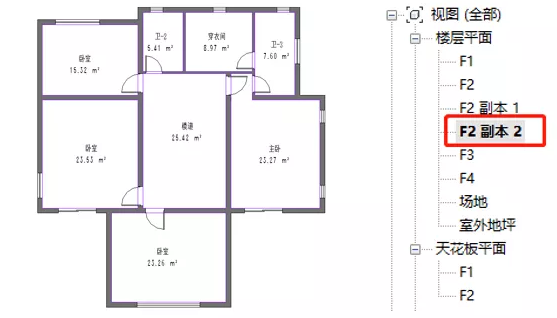

    2.选择“带细节复制”，同上述操作一致，复制一个“2F副本2”的视图，复制完成后，可以发现，除了墙体、门窗，连房间标记也复制过来了，如图4所示：

    图4

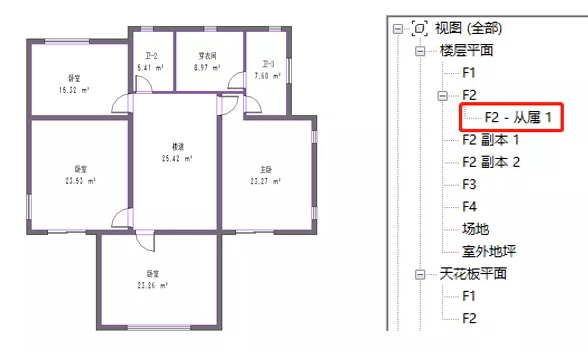

    3.选择“复制作为相关”，同上述操作一致，复制一个“2F副本3”的视图，复制完成后，可以发现，墙体、门窗以及房间标记都复制过来了，但是，“2F-从属1”视图是原始图“F2”的子视图，隶属于视图F1，如图5所示：

    图5

    综上述可知：

    “复制”命令只能复制三维构件，不能复制二维构件。

    “带细节复制”命令不仅能复制三维构件，同时也能复制二维构建。

    “复制作为相关”命令同样三维、二维构件均被复制过来，但是它是子视图，隶属于“F2”视图，与“F2”保持联动关系，如果我们删除“F2”视图中的任何一个构件，包括房间标记，视图“F2-从属1”中也会被删除。
