x在某些三维构件的平面图例中，我们有时需要键入某些自定义文字。最直接的办法当然是对构件的二维图例进行族编辑，然后写入需要的文字。但这种办法一来较为繁琐，二来同一项目的所有构件将会出现相同文字，有些时候并不符合要求。
那么如何定义族才能灵活的自定义图例上的文字呢?
1、给作为图例的常规注释族添加标签。

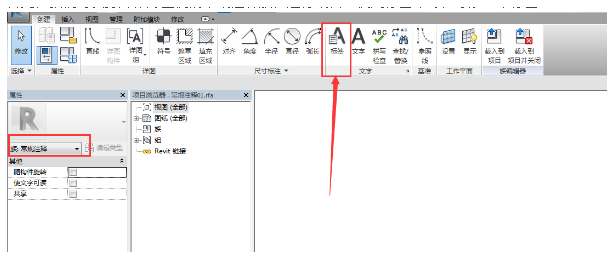

首先，我们可以打开作为图例的常规注释族，进行编辑。使用标签命令，添加一个标签。

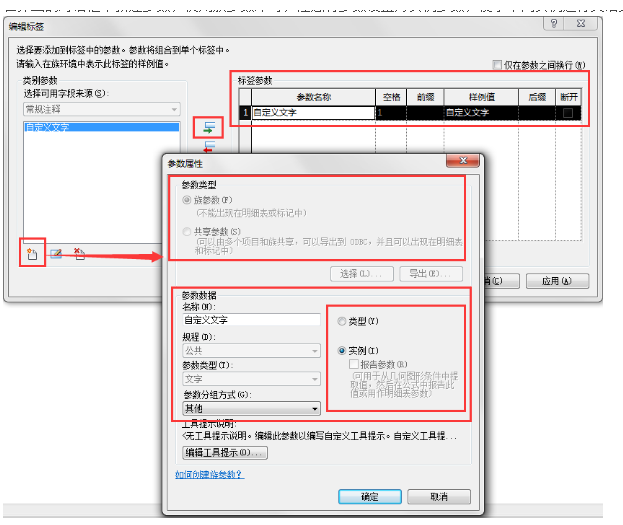

在弹出的对话框中新建参数，使用族参数即可，注意将参数设置为实例参数，便于不同实例进行灵活文字定义。

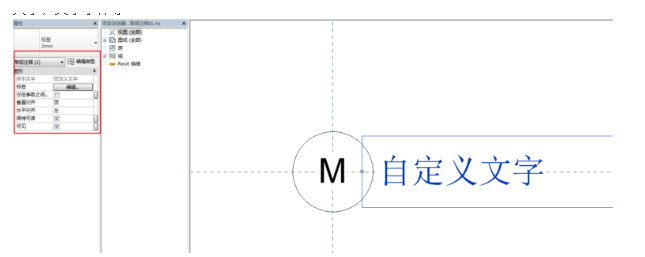

将参数添加到右侧列表后点击确定。我们此时可以看到图例的样式。随后可在标签属性和类型属性中调整左中右对齐，文字大小，文字字体等。
2、将常规注释图例族，载入三维构件族，定位后进行参数关联。

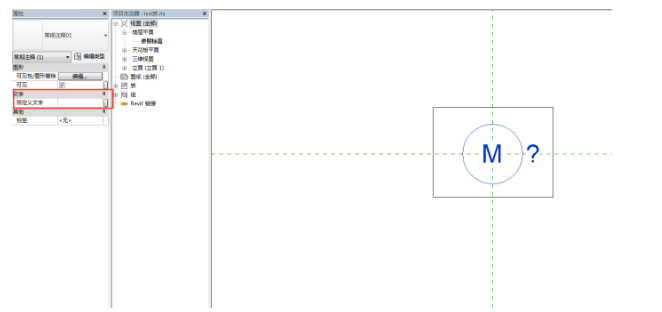

首先，我们将常规注释图例族载入到三维构件族中进行放置定位。然后选中常规注释族后从其属性面板中找到刚刚自定义的文字参数。

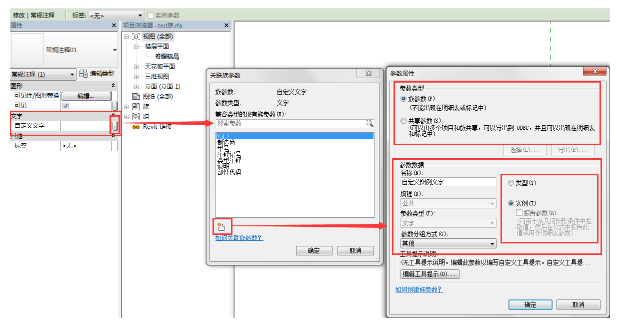

点击此参数右侧的小按钮进行参数关联，此时可点击新建按钮进行参数新建，族参数即可。注意根据实际需要选择实例或类型参数。
一路确定完成后，即族定义完成。

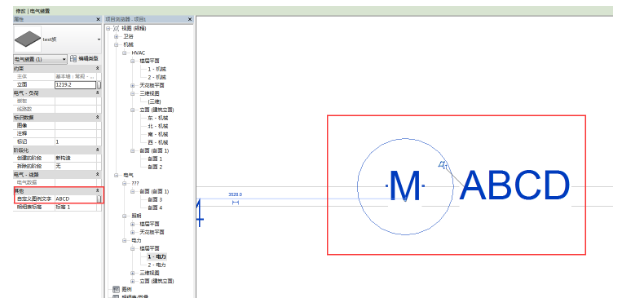

载入项目后，可在构件族的属性或类型属性中找到此自定义文字参数。输入文字即可见到图例变化。
