关于在Revit中机电管线出图时尺寸标注的设置

在完成建模后，通常会出二维平面图来进行指导施工。下面是标注中经常出现的问题简单的进行介绍(以风管标注为例)。

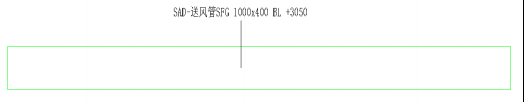

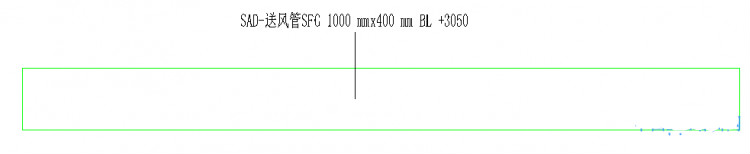

1、风管标注尺寸后面带单位(mm)就会显得标注太长，会占用标注空间，影响美观，如图所示。

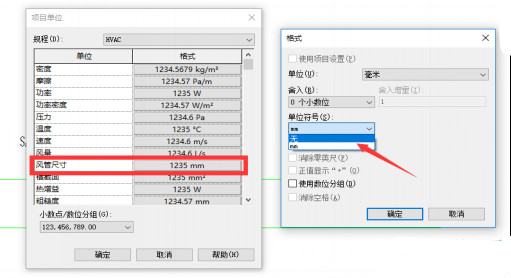

此处为项目中的单位设置问题。打开项目中的项目单位命令，找到HVAC列表下的风管尺寸，打开格式对话框，把其中的单位符号改为无即可，如图所示。

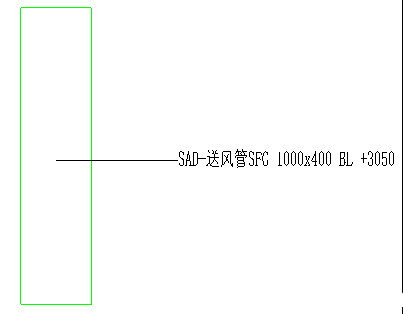

2、风管标注时，竖向标记的风管仍然会保持水平，不会随着标注主体方向的变化进行调整，如图所示。

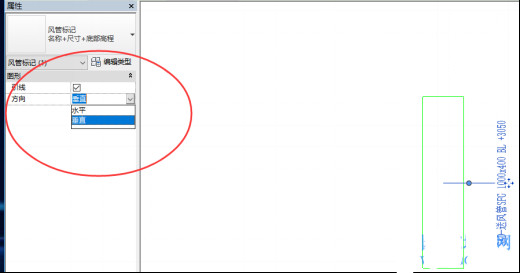

选中标记，在“属性”中的方向由“水平”改为“垂直”，如图所示。

　　3、标记高度时，有时候出现不想要前缀，如：BF+3050 或H-3050中的“BF”“H”“+”“-”等，如图所示。

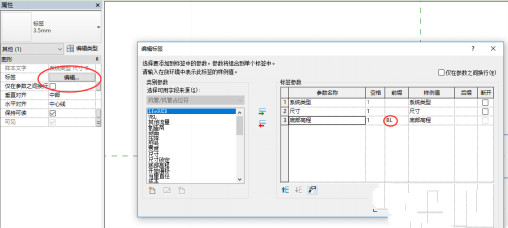

　　那么想要取消这些前缀，首先切换到族编辑界面，点击“底部高程”标签字样，在“属性”里的“图形”下拉列表的“标签”进行编辑,把“BL”删掉即可，如图所示。

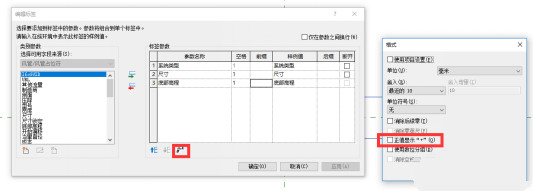

　　想要删掉“+”“-”，需要打开“底部高程”的单位格式命名，打开如图所示格式对话框，勾掉“正值显示“+”(0)”即可，如图所示。
