Revit文字怎么设置？Revit中模型文字与文字参数的综合运用

Revit中模型文字与文字参数的综合运用。

1、新建公制常规模型，为族1，在前立面放置模型文字，将模型文字对齐到中心(左/右)参照平面，下方对齐到参照标高，选择下方的参照平面改为弱参照。

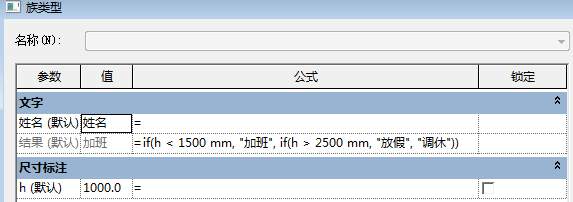

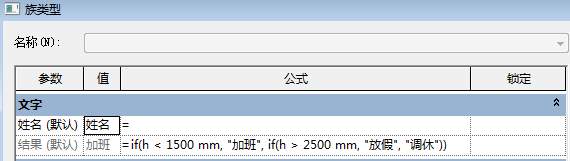

2、新建公制常规模型，为族2，将族1载入,放置模型文字，创建类似实例再次放置一个，添加参数，参数类型为“文字”，如图所示。

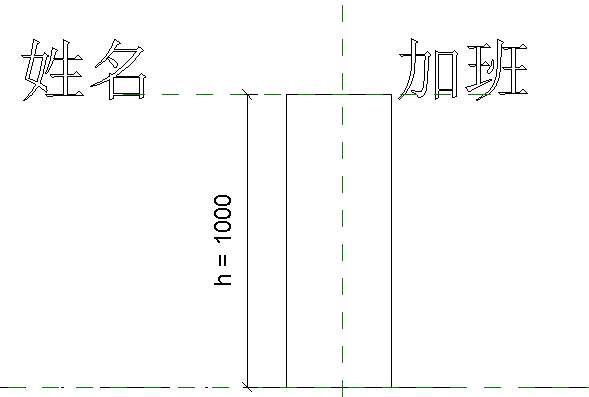

3、在楼层平面创建矩形拉伸，在前立面创建参照平面，添加参数h，并与“结果”关联，如图所示。
