Revit图元平面符号重叠?很多伙伴表示自己遇到此问题还一筹莫展,为此,今天小编就专门为大家分享Revit图元平面符号重叠的处理操作内容,有需要的朋友快来看看吧!

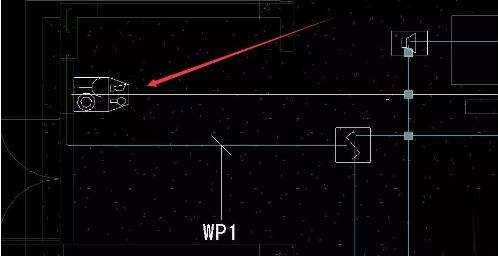

在不改变构件原本位置的前提下,我们可以直接调整二维符号线的位置,以达到出图效果,操作如下:

选中构件,点击“编辑族”命令进入到族编辑环境中;

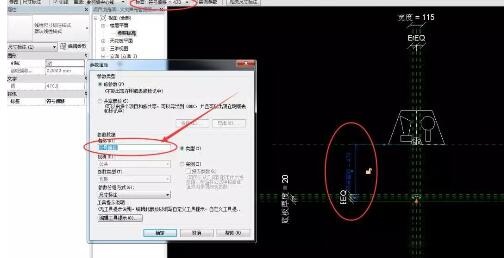

打开“参照标高”平面视图,先创建一个“参照平面”,使用“注释”选项卡下的“对齐”命令,标注参照平面到中心线的距离,并添加尺寸标签参数,来控制该段距离;名称为“符号偏移”;

  将符号线一段锁定在该参照平面上,载入到项目中,输入数值调整符号位置,构件位置不会改变。

  上文就讲解了Revit图元平面符号重叠的处理操作过程,希望有需要的朋友都来学习哦。
