Revit门族怎么做？关于制作可开启关闭的门族的详细步骤

相信刚入门的朋友在使用Revit时，还不会做出可开启关闭的门族，为此，这里小编就专门为大伙分享了Revit制作可开启关闭的门族的详细步骤，希望对你们有所帮助哦。

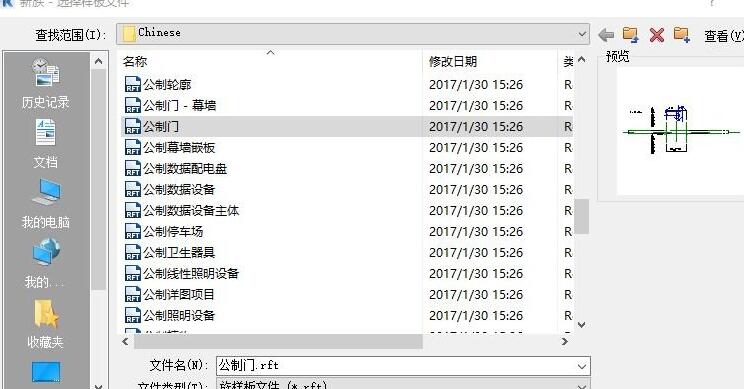

1.选择公制门族

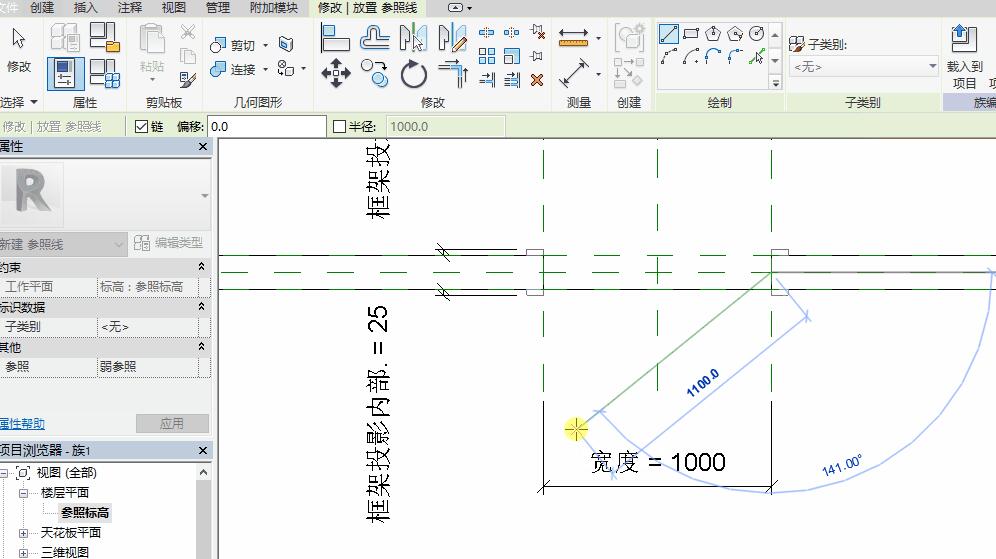

2.创建一条参考线，用来控制门的开启角度，并将参考线的顶端锁定在门框处的参照平面交点处。给参考线和水平平面之间给角度，设为开启角度。

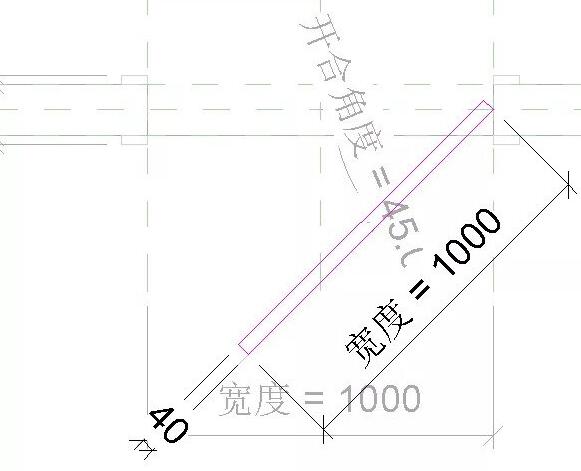

3.绘制门扇，这里要绘制一个门扇，将门扇和参考线进行平行约束。即可达到参照线驱动门扇的目的。门扇绘制用拉伸命令即可完成。将一侧和参考线平行约束。

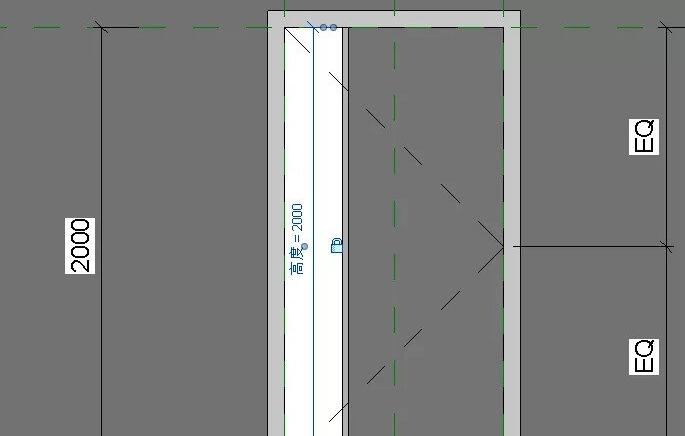

　　并在立面给高度参数

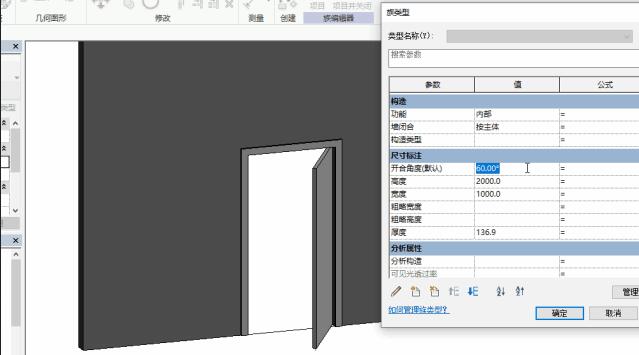

　　效果图如下所示。

　　上文就讲解了Revit制作可开启关闭的门族的详细步骤，希望有需要的朋友都来学习哦。
