目前，越来越多的建筑使用曲面嵌板，因此，使用revit绘制出曲面嵌板效果的教程也是非常多revit用户急需知道的。那么，如何绘制曲面嵌板？小编给大家带来3种Revit曲面嵌板效果的画法，大家可以根据自己的使用需要进行操作！
曲面嵌板效果
3种Revit曲面嵌板效果的画法

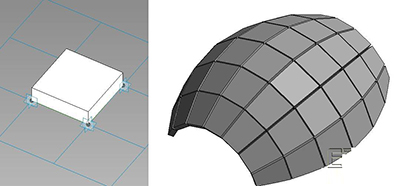

方法一，由闭合线直接生成体量嵌板，嵌板保持为一个方块；
曲面嵌板效果

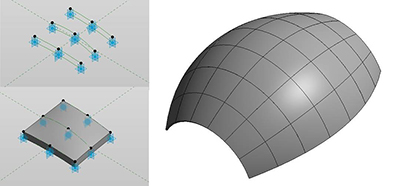

方法二，自适应点偏移出参照点，用自适应点和参照点各自连成的参照线融合生成嵌板单元，嵌板边将会垂直表面保持无缝连接；
曲面嵌板效果

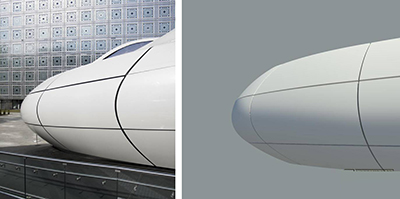

方法三，绘制9个自适应点并偏移出9个参照点，按如图方法融合成面。放置一个在表面并重复，嵌板单元将会贴合曲面形态布置并平滑过渡；
曲面嵌板效果

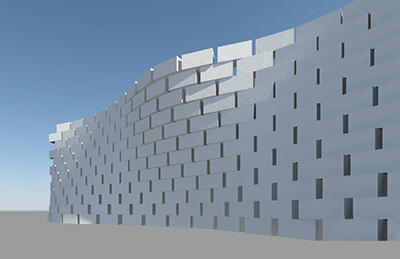

根据不同的需求使用这三种嵌板，比如可以用第一种方法做＂曲面排砖＂。
曲面嵌板效果
