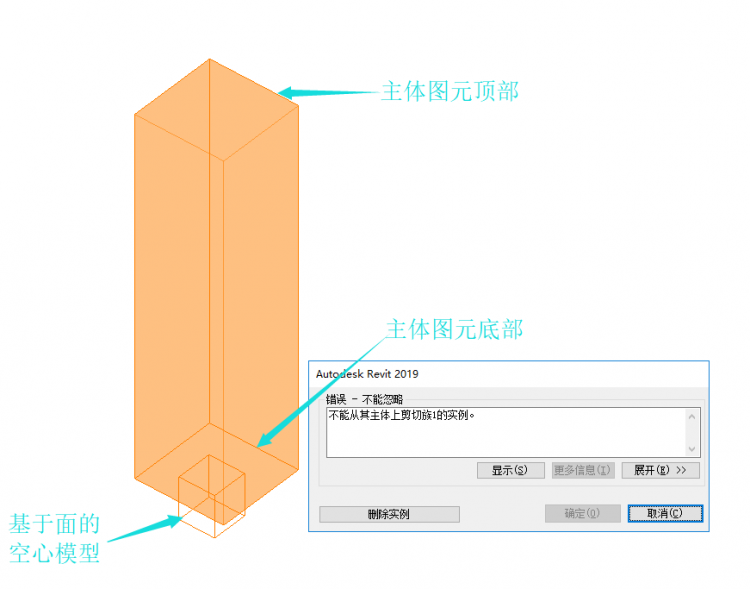

Revit中,如果想要使用基于面的空心形状去剪切主体图元底部时,经常会出现无法剪切的情况,如图所示。那么怎么解决这个问题呢?下面进行简单讲解。

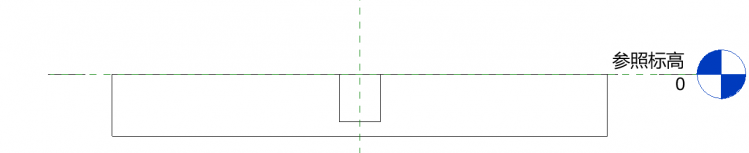

1、回到“基于面的空心模型”族环境下,切换到立面,效果如图所示。

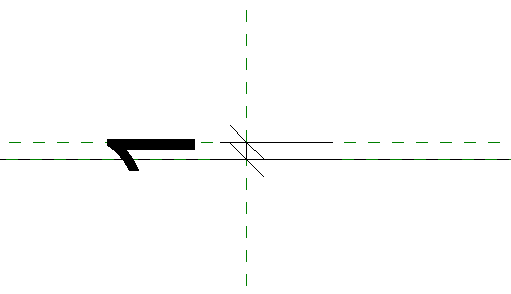

2、绘制一根距离参照标高1mm的参照平面(最小建筑单位:1mm),如图所示。

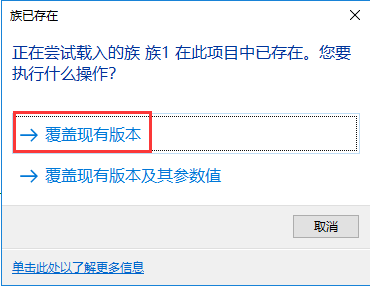

3、选中空心形状,将空心拉伸的终点放在该参照平面上,并载入到项目中覆盖以前版本,如图所示。

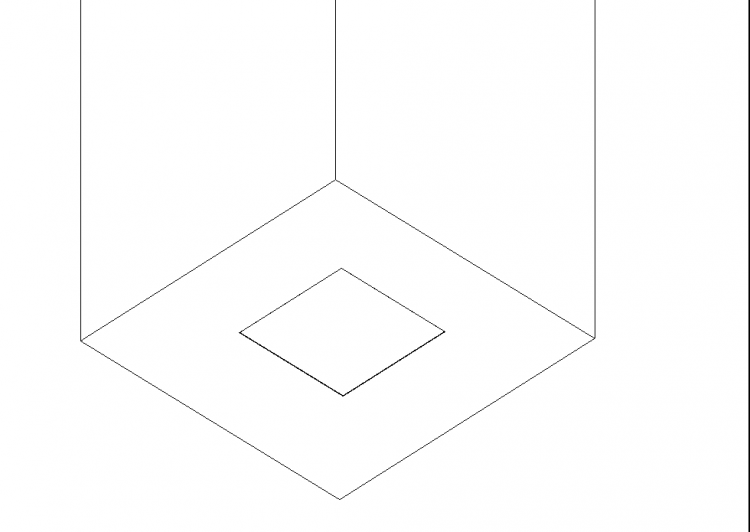

4.再次进行放置,效果如图。

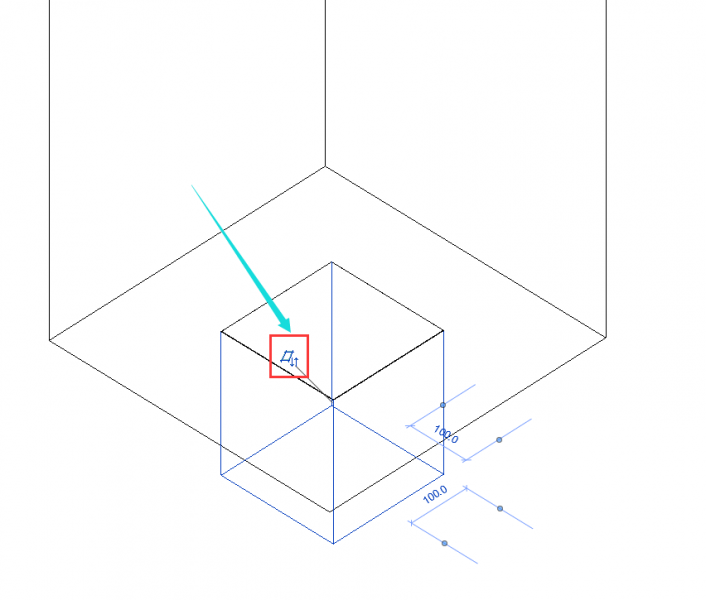

5.单独选中基于面的空心模型,并翻转,如图所示。





将空心模型单独做成一个族的意义:

1、方便建模,节约时间

2、方便定位,便于调整

3、有利于构件库的积累,最终提高工作效率。
