在做项目的过程中,经常会遇到两立管错位的情况,今天给大家归类立管快速连接的方法:

情况一:平面视图中的两个立管。

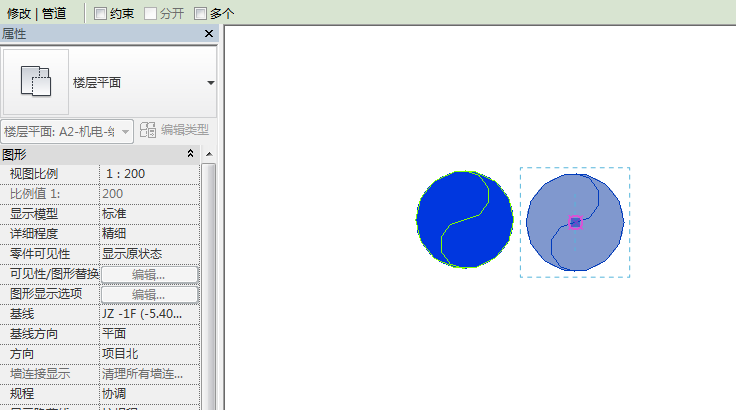

1、如图所示,在楼层平面视图中,两立管错位,使用“AL”对齐命令是无法完成的。

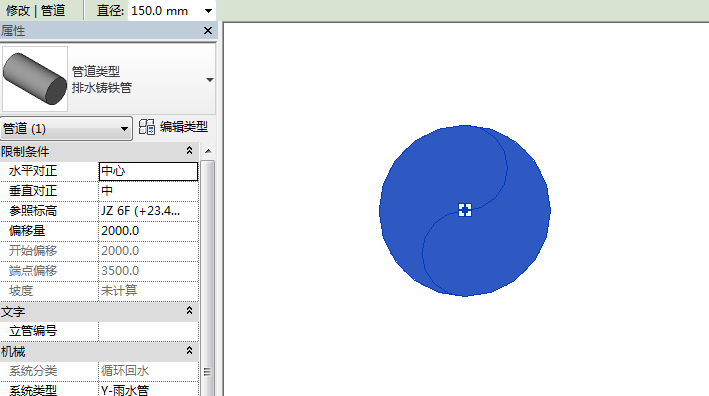

2、连接方法:选中其中一个管道,使用“MV”移动命令,拾取管道中心进行移动,在三维视图中使用“TL”修剪命令即可完成管道连接,如图所示。

情况二:立面视图中的两个横管(相对立面来说为立管)。

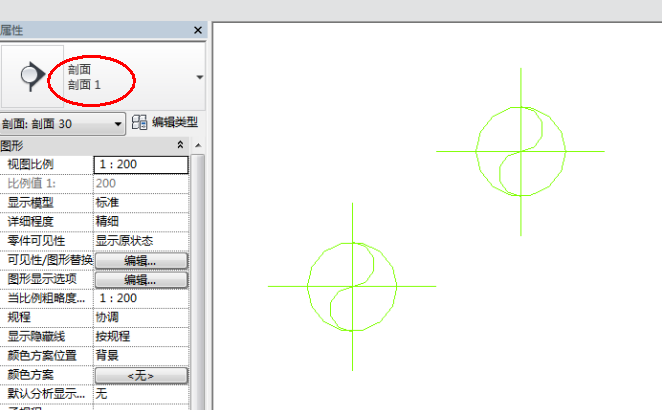

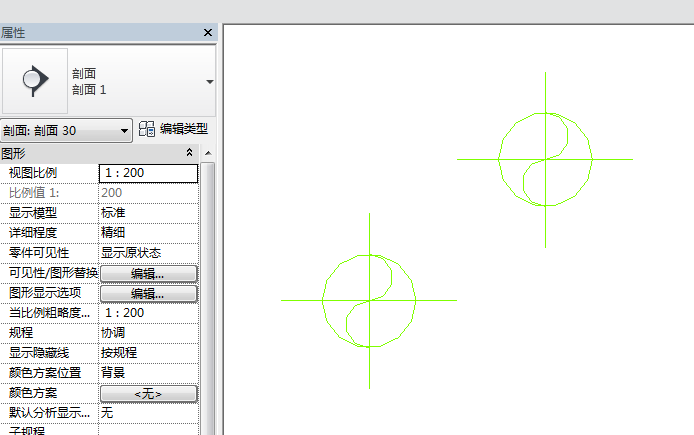

1、剖面中的两管道如图所示。

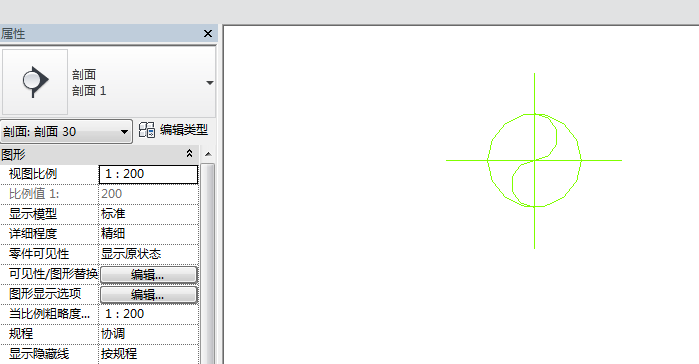

2、连接方法:直接使用“AL”对齐命令,拾取管道中心,两管道即可对齐,在三维视图中使用修剪命令完成两管道连接,如图所示。

意义:通过学习上述讲解,针对不同情况区别对待,能够快速的完成错位管道的连接。
