如何在Revit中检查管线是否满足净高要求？

在管线综合优化后，要检查一下管线是否满足净高要求，可以利用颜色方案来实现管线的净高查看，以风管为例。

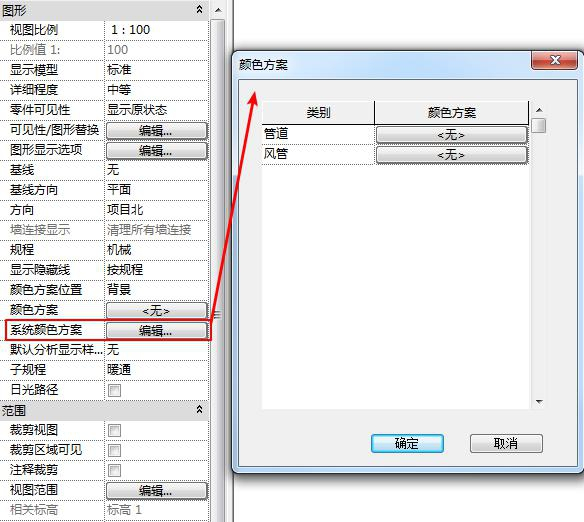

1、在平面视图属性栏里找到“系统颜色方案”，并点击“编辑”，如图所示。

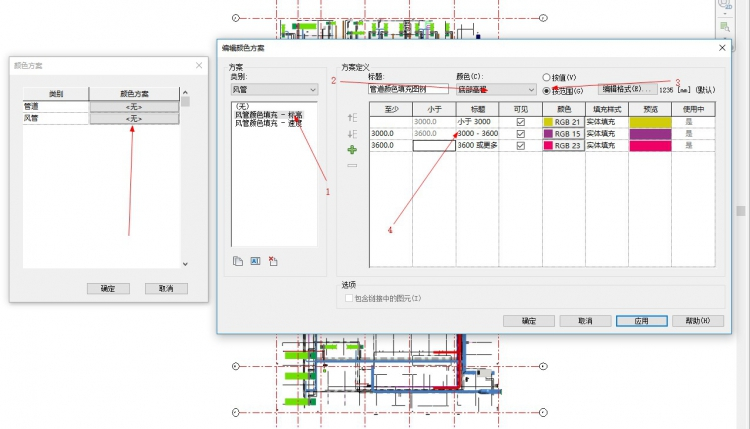

2、新建一个方案并命名为“风管颜色填充-标高”，在方案定义中的颜色选项卡选择“底部高程”，点选“按范围”，然后按要求设置高程范围和颜色填充，本例以3000mm为净高要求，梁底为3600mm，如图所示。

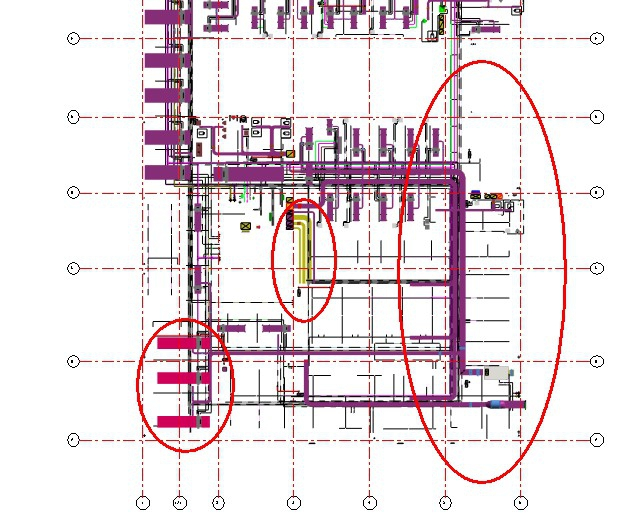

3、本例中满足净高要求的风管显示为紫色，低于净高要求的显示为黄色，高于梁底的显示为红色，如图所示。

意义：通过设置不同颜色的管道，方便区分不同管道系统，达成检查不同系统净高的目的，方便建模。
